Степень защиты IP 65
5.
4.
3.
2.

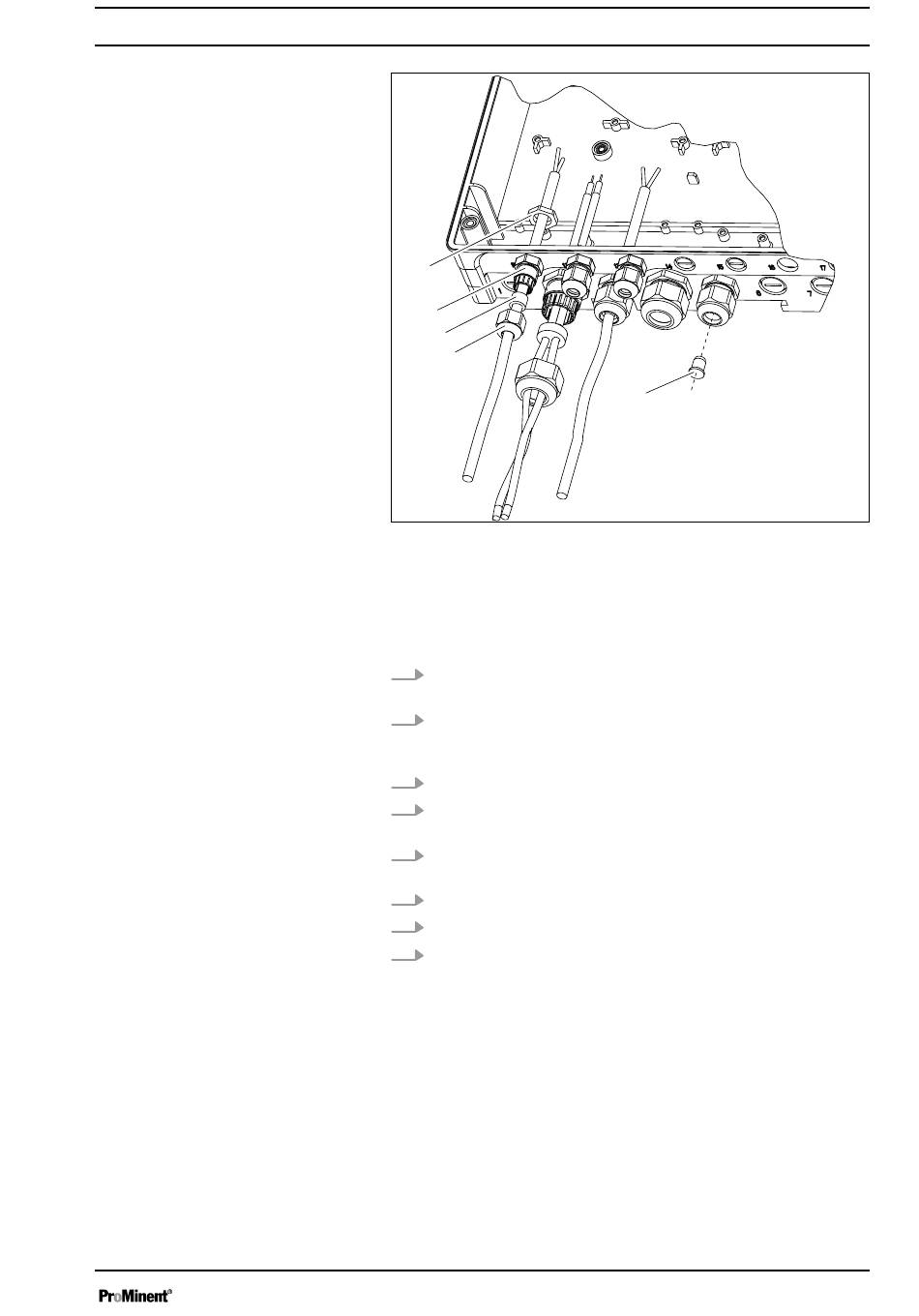

Рис. 7: Монтаж резьбовых соединений
1. Заглушка
2. Накидная гайка
3. Многослойная уплотнительная вставка
4. Резьбовое соединение
5. Крепежная гайка
4. Скрутите соответствующие резьбовые соединения (4)
подходящими крепежными гайками (5) и затяните их.
5. Вставьте многослойную уплотнительную вставку (3) для
соответствующего сечения кабеля в резьбовые соеди‐
нения.
6. Вставьте кабели в резьбовые соединения.
7. Подсоедините кабели, как показано на схеме располо‐
жения клемм.
8. Затяните накидные гайки (2) резьбовых соединений так,
чтобы обеспечить герметичность.
9. Установите переднюю часть корпуса на заднюю часть.
10. Затяните четыре винта корпуса вручную.
11. Еще раз проверьте посадку уплотнения. Степень защиты
IP 65 обеспечивается только при правильном монтаже.
Подключение и монтаж
1.
