Центр, верхний ряд
Табл. 3: Пояснения: Центр, верхний ряд
Пояснения:
AO1+3
PWR
DI1+3
RO1
"Аналоговые выходы,
цифровые входы,
питание"

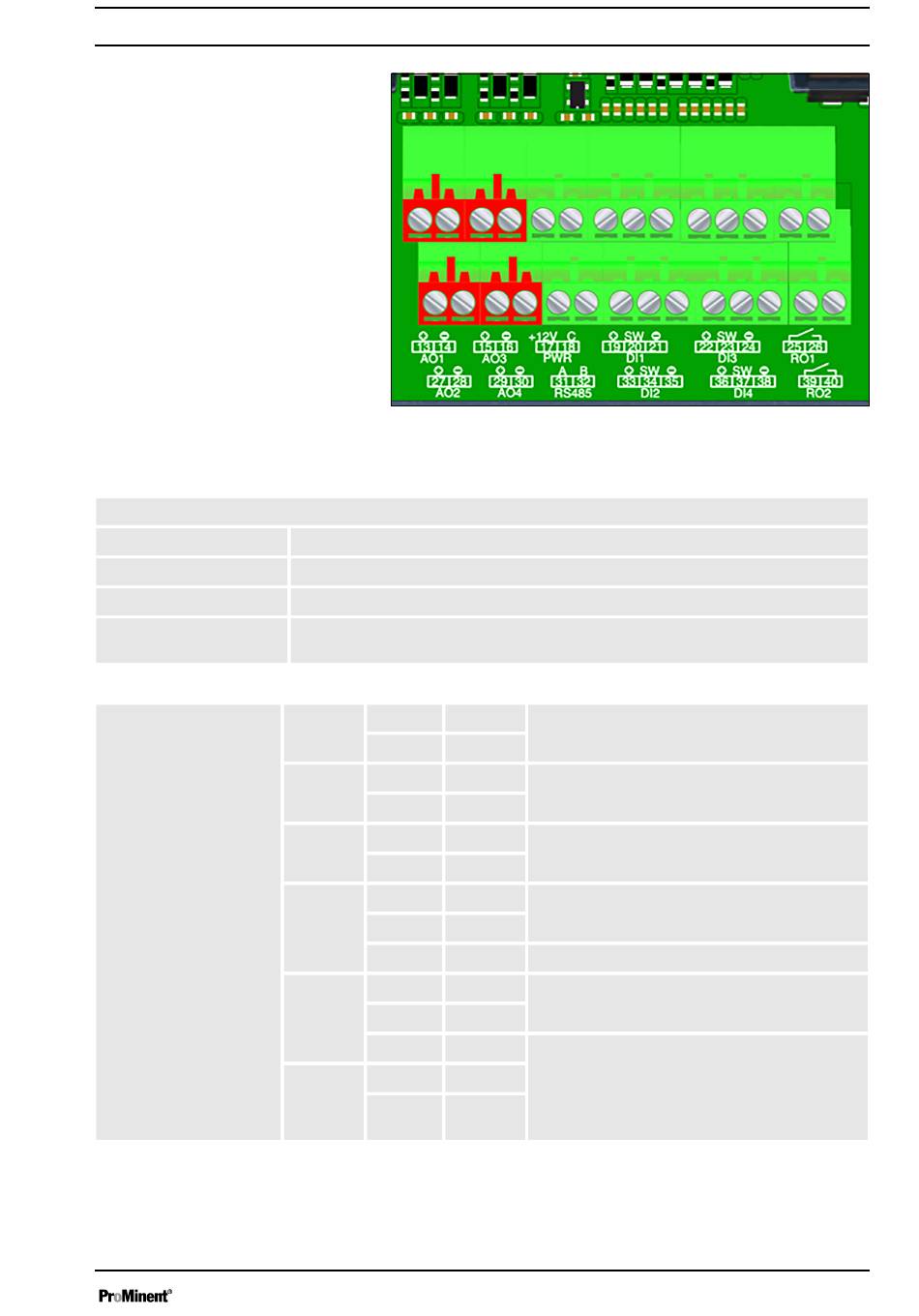

Рис. 9: Центр, верхний ряд
Аналоговый выход 1 и 3, например, выход принтера 0/4 ...20 мА
электропитание 12 В пост. тока, макс. 500 мА
Цифровой выход 1 и 3, например, управление дозирующим насосом
Выход реле 1, с нулевым потенциалом, например, управление дози‐
рующим насосом, замыкающий контакт, нормально разомкнут
AO1 13 (+)
14 (-)
AO3 15 (+)
16 (-)
PWR 17 +12 В
18 C
DI1 19 (+)
20 SW
21 (-)
DI3 22 (+)
23 SW
24 (-)
RO1 25 COM
26 норм.отк
р.
Подключение и монтаж
например, выход измеряемого значения
0/4 ... 20 мА
например, выход измеряемого значения
0/4 ... 20 мА
например, питание датчика проводимости
Ошибка измеряемой воды
Пауза
A3860
