Fila central superior
Tab. 3: Leyenda: Fila central superior
Leyenda:
AO1+3
PWR
DI1+3
RO1
"Salidas analógicas,
entradas digitales, ali‐
mentación"

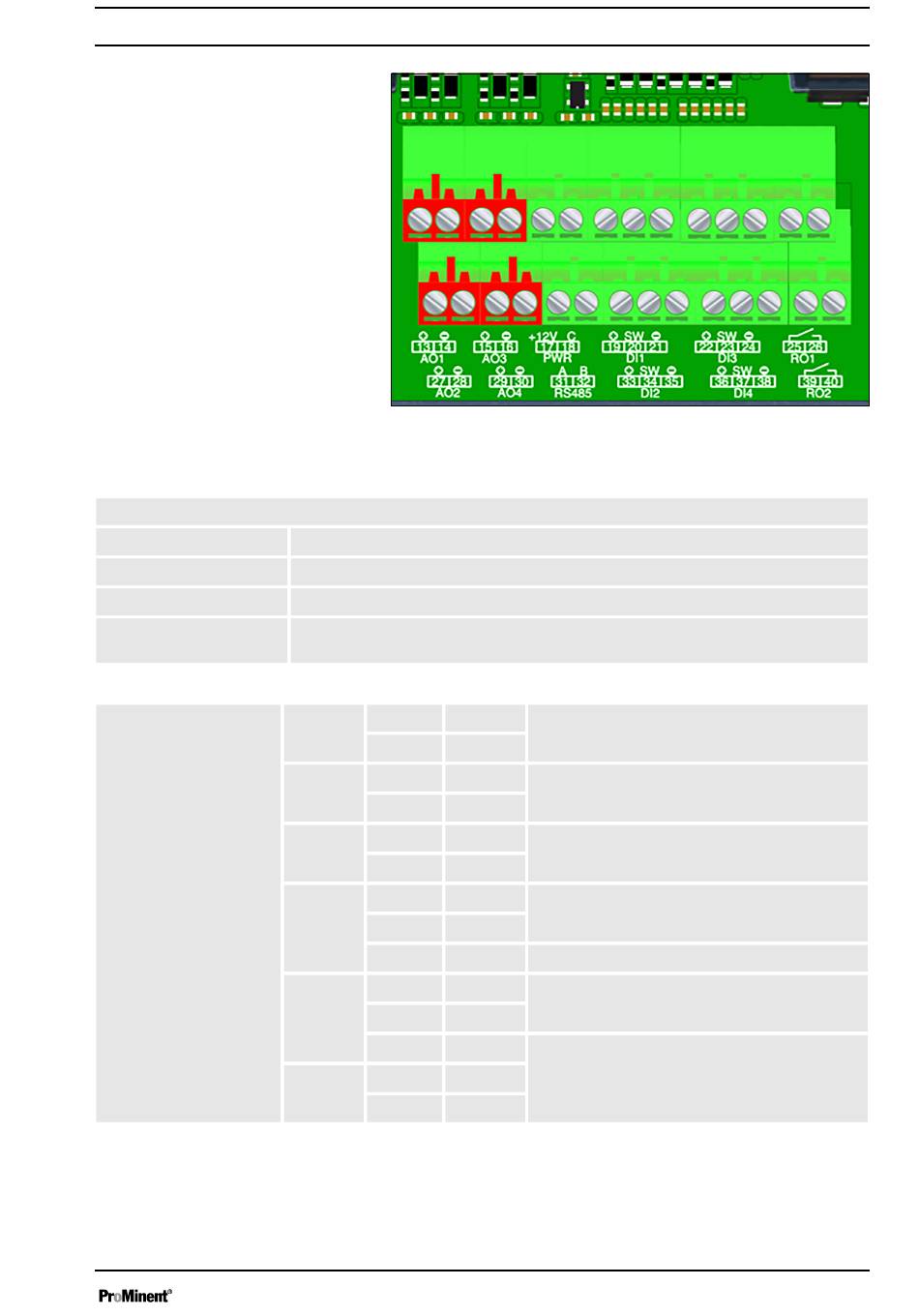

Fig. 9: Fila central superior
Salidas analógicas 1 y 3, p. ej. salida de registrador 0/4 ...20 mA
Alimentación de 12 VDC, máx. 500 mA
Salidas digitales 1 y 3, p. ej. control de bombas dosificadoras
Salida de relé 1 sin potencial, p. ej. control de bombas dosificadoras, contacto
normalmente abierto, NO
AO1 13 (+)
14 (-)
AO3 15 (+)
16 (-)
PWR 17 +12 V
18 C
DI1 19 (+)
20 SW
21 (-)
DI3 22 (+)
23 SW
24 (-)
RO1 25 COM
26 NO
Instalación y montaje
P. ej., salida de valores medidos 0/4 ... 20 mA
P. ej., salida de valores medidos 0/4 ... 20 mA
P. ej., alimentación del sensor de conducti‐
vidad
Error de agua de medición
Pausa
A3860
