Istruzioni sulla programmazione della comunicazione

7 Istruzioni sulla programmazione della comunicazione

7.1 Collegamento uscita alimentazione di corrente (PWR)

7.2 Collegamenti bus di comunicazione RS485

66
Se necessario, è possibile utilizzare sensori di cloro o bromo che
richiedono un'alimentazione di corrente esterna.

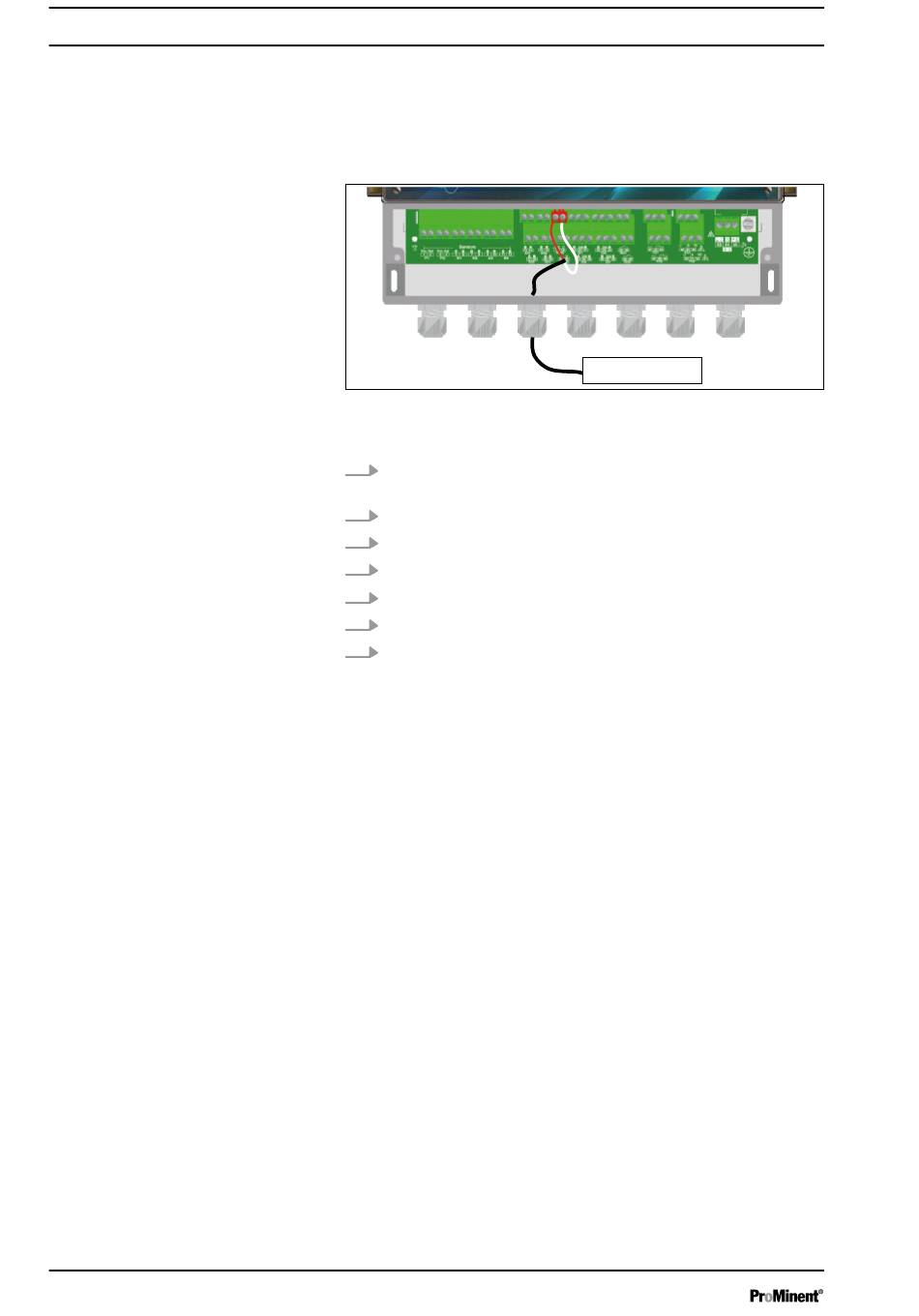

Fig. 61: Collegamento uscita alimentazione di corrente (PWR)
1 Dotazione DWR
1. Utilizzare un cavo a 2 fili in una versione idonea per la ten‐
sione e la corrente.
2. Rimuovere la guaina di protezione del cavo.
3. Rimuovere l'isolamento dai fili fino a 7 mm di lunghezza.
4. Fare passare il cavo attraverso il passacavo filettato.
5. Collegare il conduttore (+) alla morsettiera (+12 V) 17.
6. Collegare il conduttore (-) alla morsettiera (C) 18.
7. Serrare saldamente il passacavo filettato per chiudere a
tenuta.
Il dispositivo è dotato di una porta di comunicazione RS485 per il
collegamento a un computer. Il computer deve essere dotato di
una porta 485 e di un software di comunicazione per registrare
valori di misura, allarmi e diversi stati del dispositivo.
1
A3018
