Mitte, obere Reihe
Tab. 3: Legende: Mitte, obere Reihe
Legende:
AO1+3
PWR
DI1+3
RO1
"Analoge Ausgänge,
digitale Eingänge, Ver‐
sorgung"

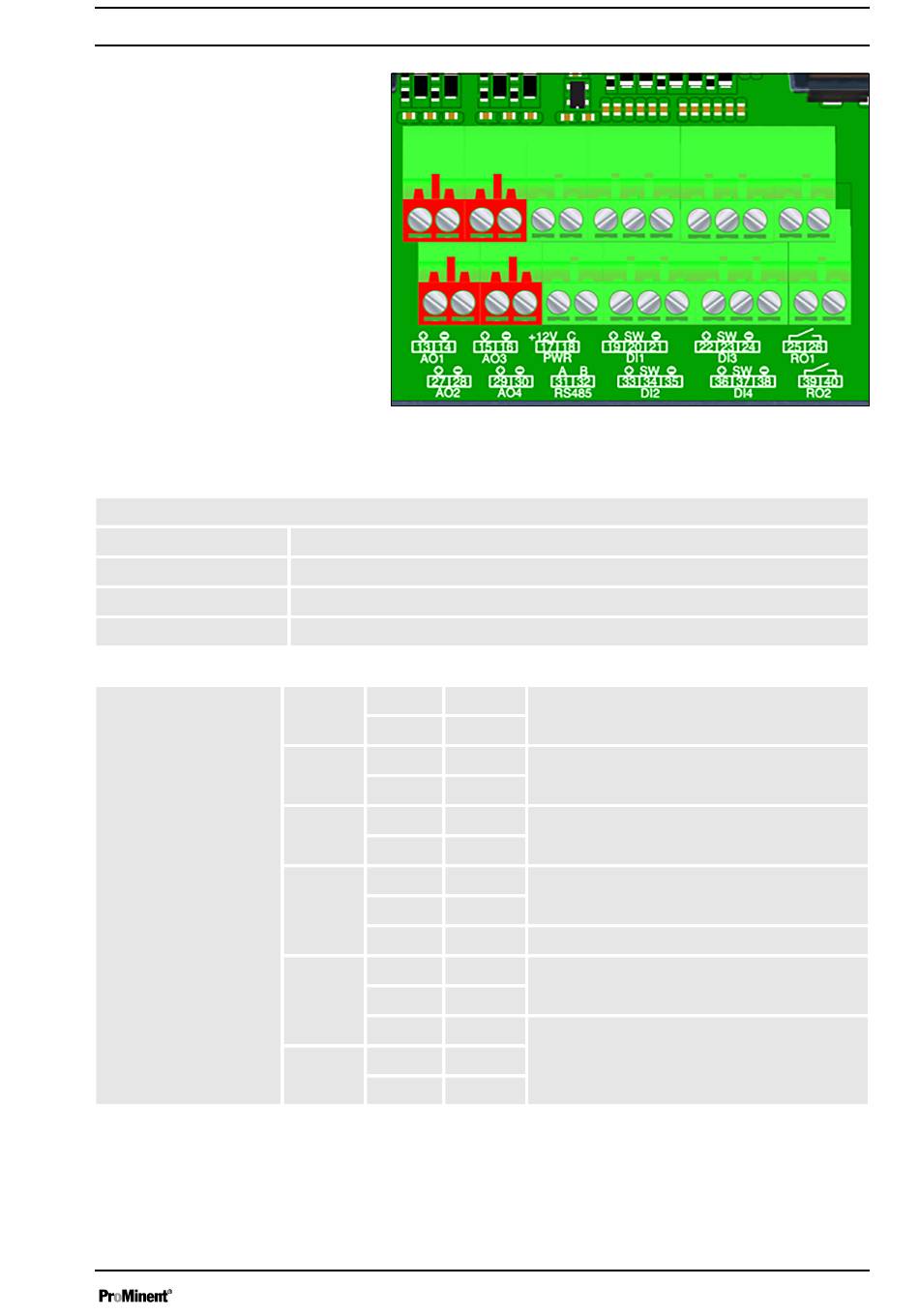

Abb. 9: Mitte, obere Reihe
Analogausgang 1 und 3, z. B. Schreiberausgang 0/4 ...20 mA
12 DC Spannungsversorgung, max. 500 mA
Digitalausgang 1 und 3, z. B. Dosierpumpenansteuerung
Relaisausgang 1, potenzialfrei, z. B. Dosierpumpenansteuerung, Schließer, NO
AO1 13 (+)
14 (-)
AO3 15 (+)
16 (-)
PWR 17 +12 V
18 C
DI1 19 (+)
20 SW
21 (-)
DI3 22 (+)
23 SW
24 (-)
RO1 25 COM
26 NO
Installation und Montage
z. B. Messwertausgang 0/4 ... 20 mA
z. B. Messwertausgang 0/4 ... 20 mA
z. B. Versorgung Leitfähigkeitssensor
Messwasserfehler
Pause
