Rechts, obere und untere Reihe
Legende:
FO1, FO2
PO1, PO2
Relais potentialfrei und
versorgt
Relais potentialfrei und
versorgt

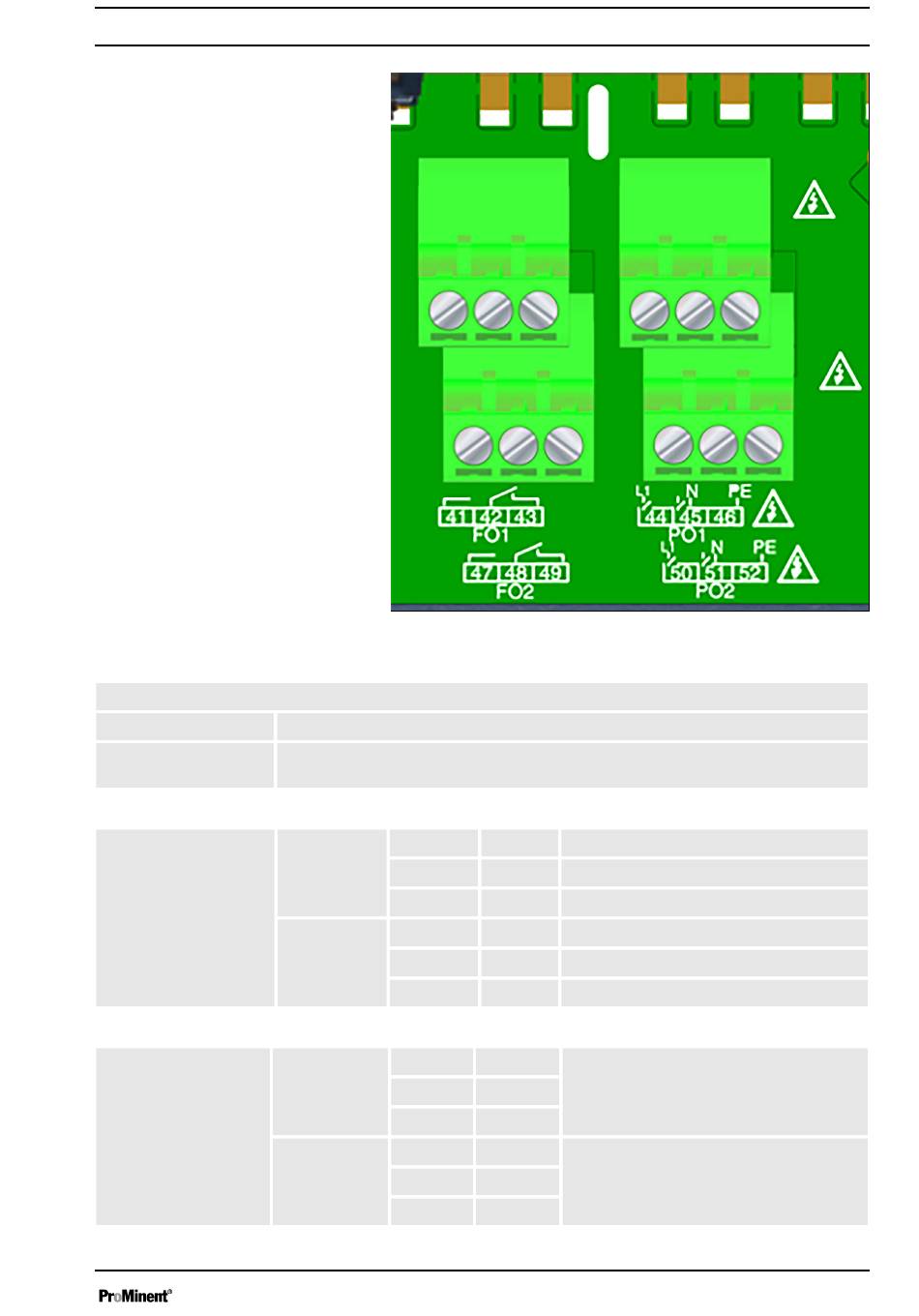

Abb. 11: Rechts, obere und untere Reihe
potenzialfreie Relaisausgänge, maximal 180/min.
Versorgte Leistungsrelaisausgänge PO1 und PO2, Dosierung, Alarm,
Timer, 100 ... 240 V AC
F01 41
42
43
PO1 44
45
46
F02 47
48
49
PO2 50
51
52
NO z. B. BT4b, Pulse, pH-Sensor
COM
NC
L1 z. B. DF2a, pH-Senker
N
PE
NO z. B. BT4b, Pulse, Chlor-Heber
COM
NC
L1 z. B. DF2a, Chlor-Heber
N
PE
Installation und Montage
