справа, верхний и нижний ряд
Пояснения:
FO1, FO2
PO1, PO2
Реле с нулевым
потенциалом с пита‐
нием
Реле с нулевым
потенциалом с пита‐
нием

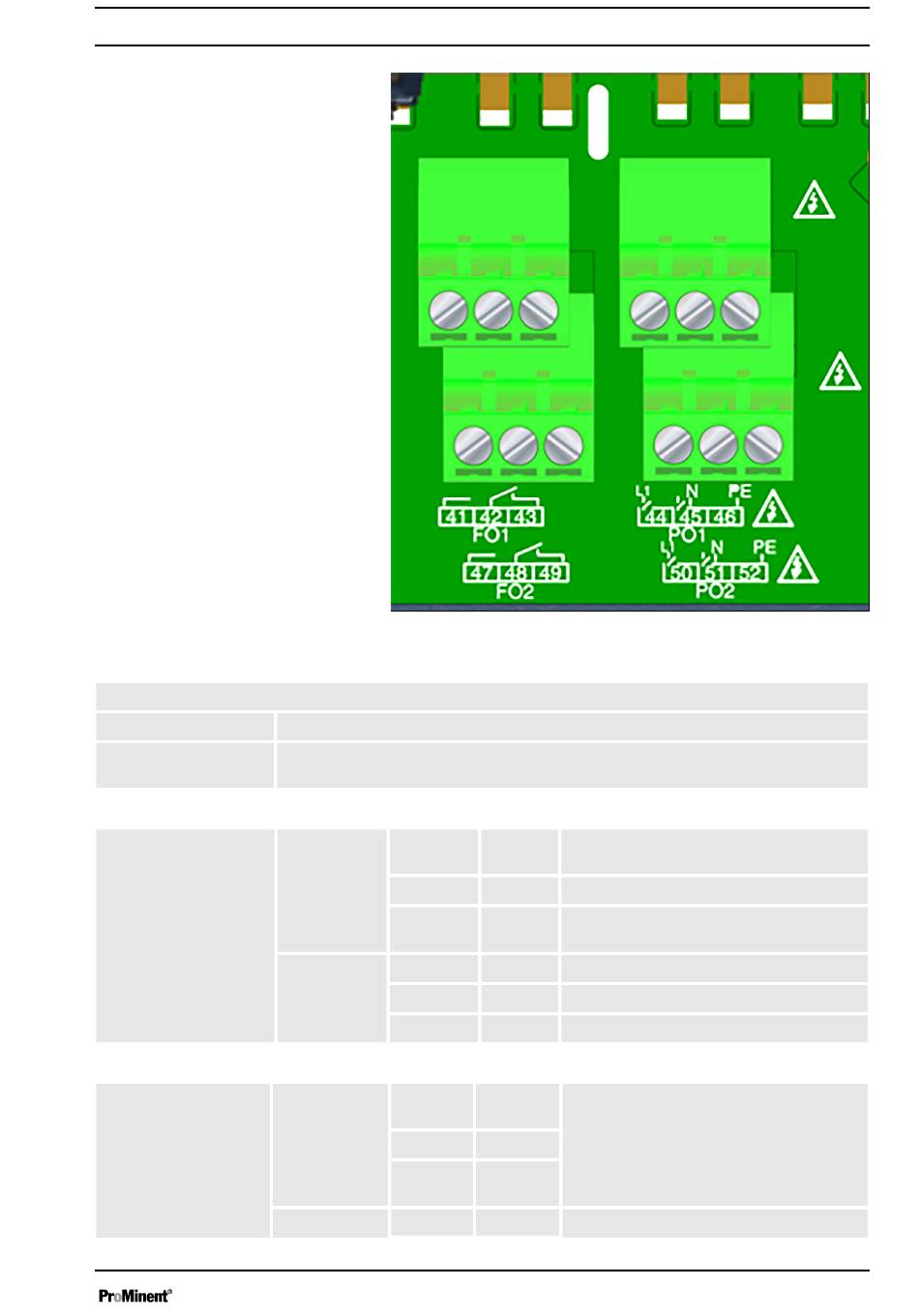

Рис. 11: справа, верхний и нижний ряд
выходы реле с нулевым потенциалом, макс. 180/мин.
Выходы реле с нулевым потенциалом с питанием PO1 и PO2, дозирование,
аварийный сигнал, таймер, 100 ... 240 В перем. тока
F01 41
42
43
PO1 44
45
46
F02 47
48
49
PO2 50
норм.отк например, BT4b, импульсы, датчик pH
р.
COM
норм.зак
р.
L1 например, DF2a, понижение pH
N
ПЭ
норм.отк например, BT4b, импульсы, увели‐
р. чение хлора
COM
норм.зак
р.
L1 например, DF2a, увеличение хлора
Подключение и монтаж
A3862
25
