Tipo di protezione IP 65
5.
4.
3.
2.

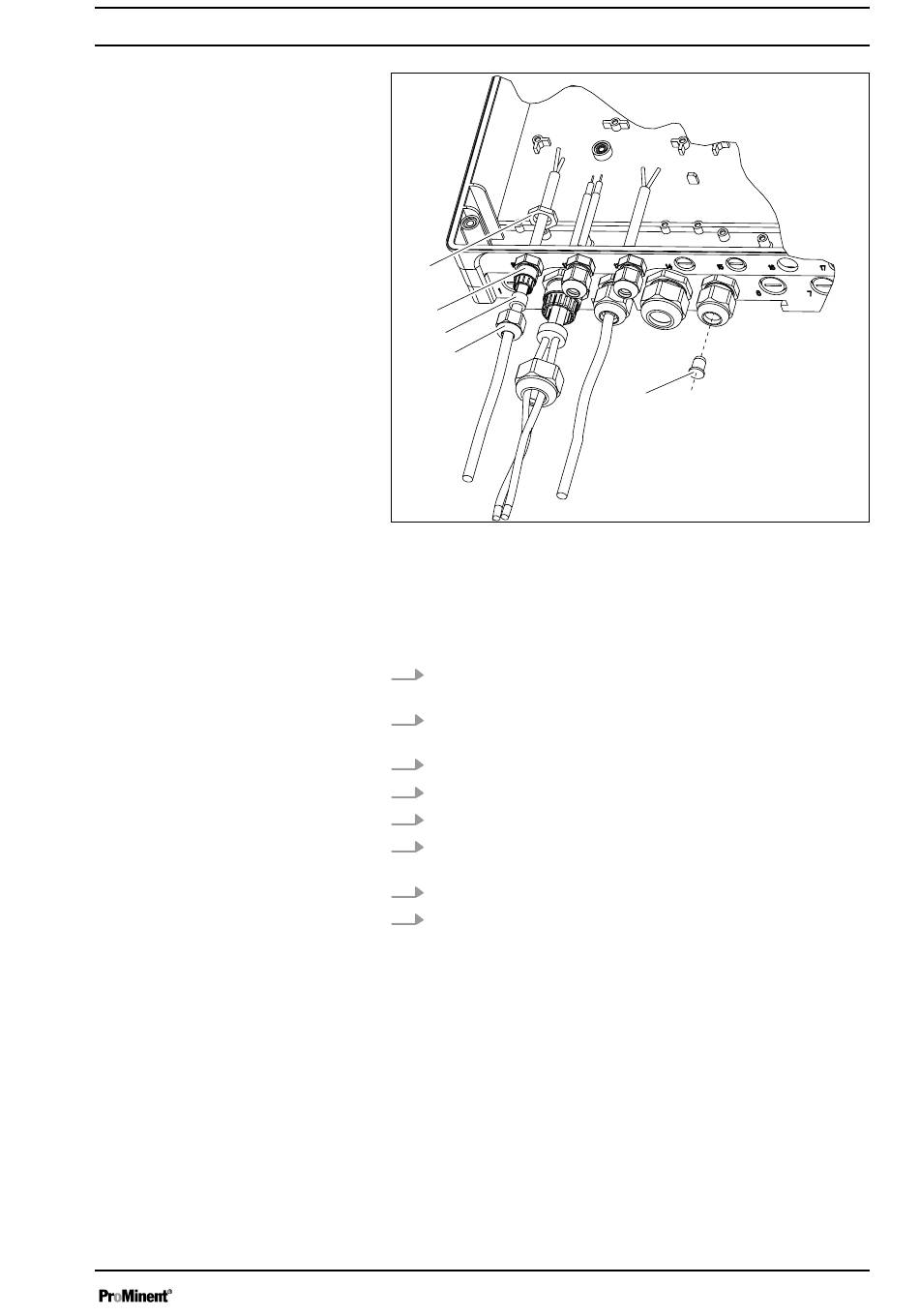

Fig. 7: Montaggio dei connettori filettati
1. Tappi ciechi
2. Ghiera
3. Passacavi a tenuta multipla
4. Connettore filettato
5. Dado di fissaggio
4. Avvitare i connettori filettati corrispondenti (4) con i dadi di
fissaggio adatti (5) e stringerli saldamente.
5. Inserire nei connettori filettati i passacavi a tenuta multipla (3)
corrispondenti alle sezioni di cavo utilizzate.
6. Inserire i cavi nei connettori filettati.
7. Collegare i cavi come illustrato nello schema dei morsetti.
8. Stringere a tenuta le ghiere (2) dei connettori filettati.
9. Collocare la sezione anteriore dell'alloggiamento sulla
sezione posteriore.
10. Stringere a mano le quattro viti dell'alloggiamento.
11. Controllare di nuovo il corretto posizionamento della guarni‐
zione. Il tipo di protezione IP 65 si ottiene solo se il mon‐
taggio è corretto.
Installazione e montaggio
1.
