Concetto di comando e uso

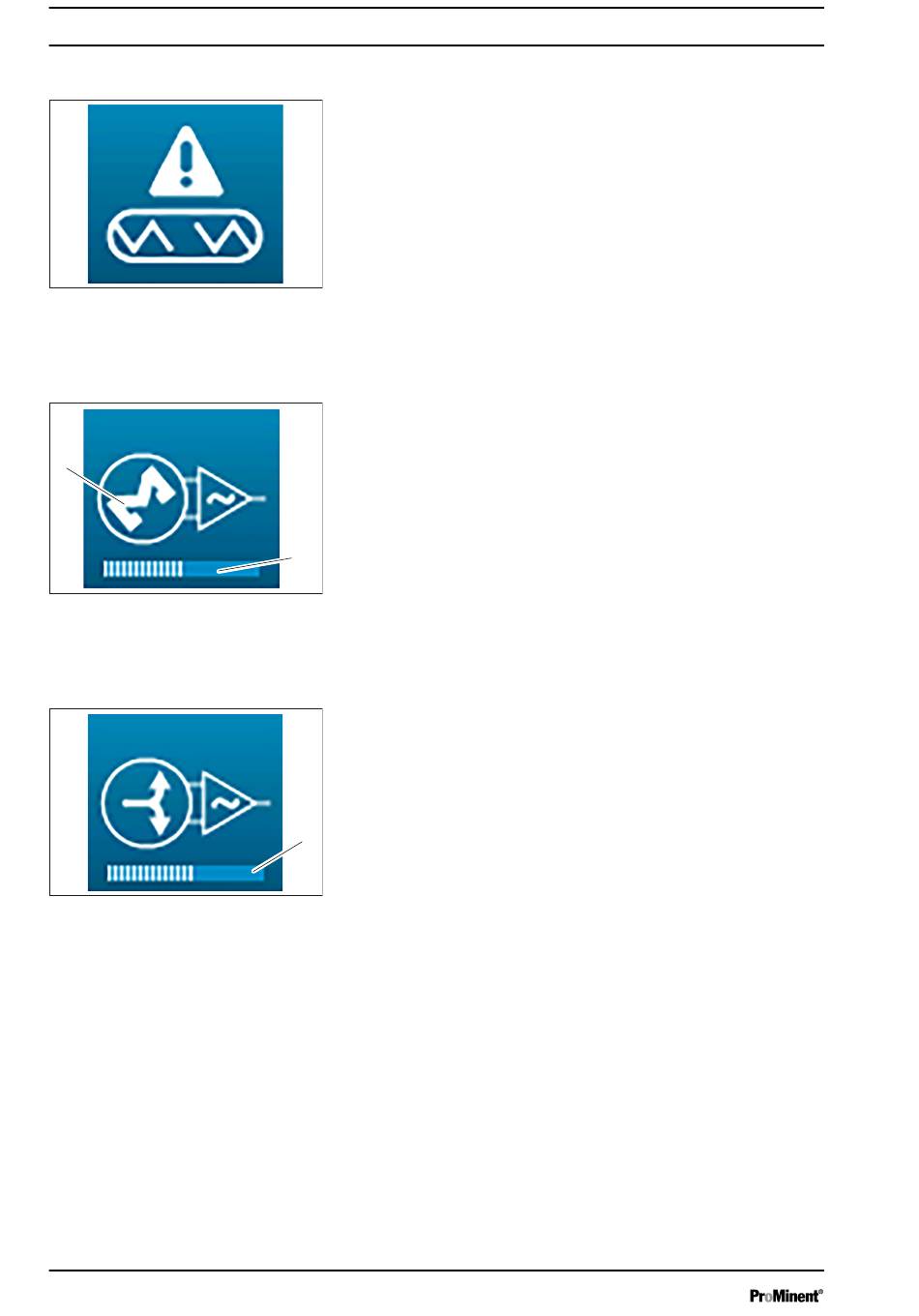

Fusibile di protezione fuori servizio
Fig. 41: Fusibile di protezione fuori
servizio
Uscita da 4 - 20 mA in modalità di
dosaggio
2
Fig. 42: Uscita da 4 - 20 mA in moda‐
lità di dosaggio
Uscita da 4 - 20 mA in modalità tra‐
smissione
Fig. 43: Uscita da 4 - 20 mA in moda‐
lità trasmissione
42
I relè autoalimentati PO1 e PO2 dispongono di un fusibile TR5.
Quando un fusibile viene distrutto, sull'uscita interessata appare un
simbolo speciale (vedere immagine a fianco).
A3028
Diagramma a barre (1) per rappresentare il rendimento di dosaggio
dell'uscita da 4 - 20 mA. Da 0 a 100%.
Rotazione (2) in base al rendimento di dosaggio.
1
A3029
Diagramma a barre (1) per rappresentare il livello dell'uscita da 4 -
20 mA. Da 0/4 mA a 20 mA.
1
A3030
