4.3.5.6 Branchement d'une sonde de fond de réservoir, d'une sonde de débit, d'une autre sonde ou d'une
R.I.C. (Remote Input Control)
4.3.5.7 Branchement d'une sonde de commutateur de flux sur Dl2 :
1

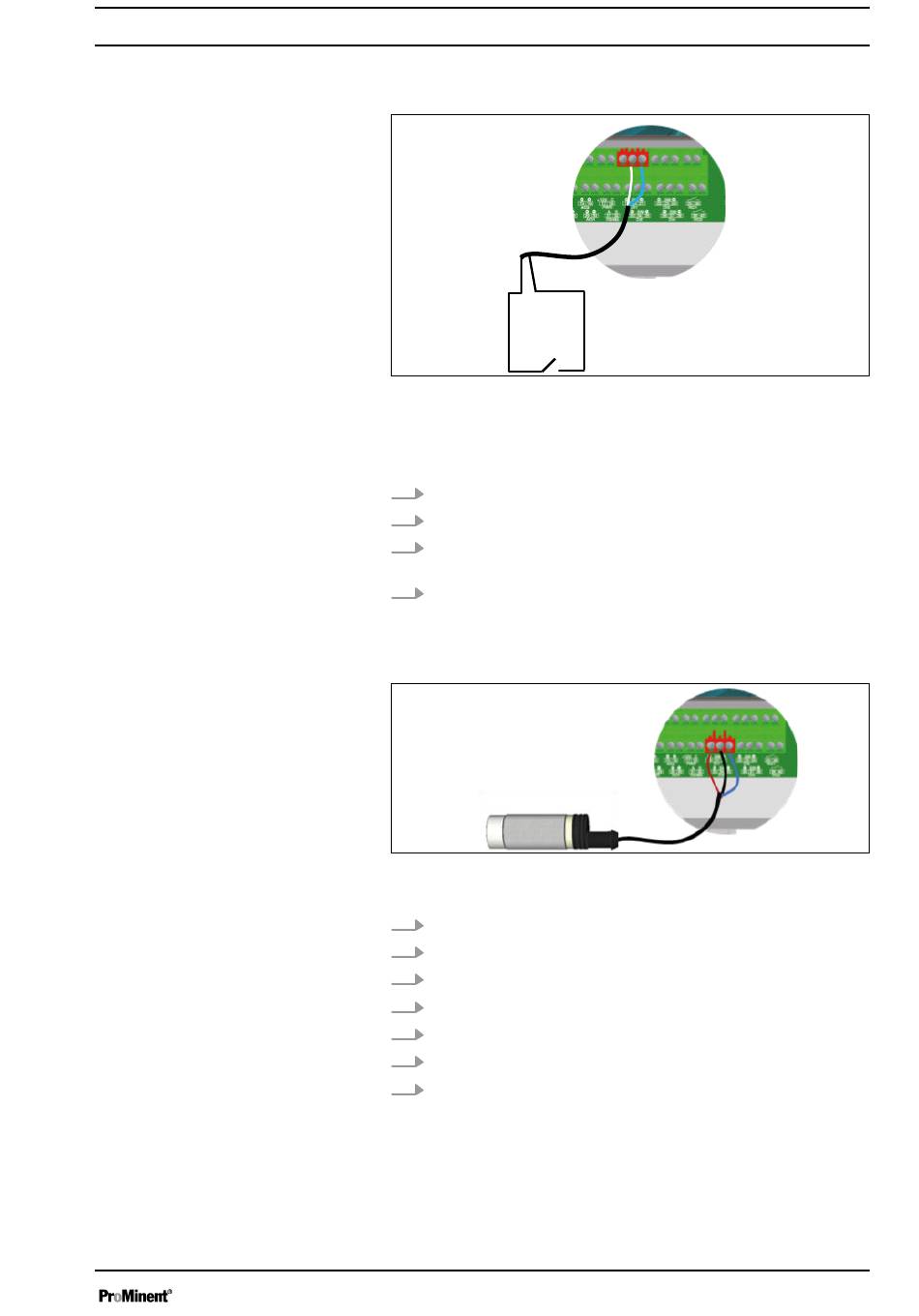

Fig. 21 : Branchement d'une sonde de fond de réservoir, d'une
sonde de débit, d'une autre sonde ou d'une R.I.C. (Remote Input
Control)
1 Contact
1. Utilisez un câble à deux fils.
2. Raccordez un cordon de sonde au raccord DI1 (SW) (20).
3. Raccordez l'autre cordon de sonde au raccord DI1 (moins)
(21).
4. Resserrez le presse-étoupe pour assurer l'étanchéité.
Fig. 22 : Branchement d'une sonde de commutateur de flux sur
Dl2
1. Retirez la gaine de protection du câble.
2. Isolez les fils sur une longueur de 7 mm.
3. Faites passer le câble à travers le presse-étoupe.
4. Raccordez le fil brun à Dl2 (plus) (33).
5. Raccordez le cordon électrique bleu à Dl2 (moins) (35).
6. Raccordez le fil noir à Dl2 (SW) (34).
7. Resserrez le presse-étoupe pour assurer l'étanchéité.
Installation et montage
A3004
A3006
33
