Filas superior e inferior derecha
Leyenda:
FO1, FO2
PO1, PO2
Relé sin potencial con
alimentación
Relé sin potencial con
alimentación

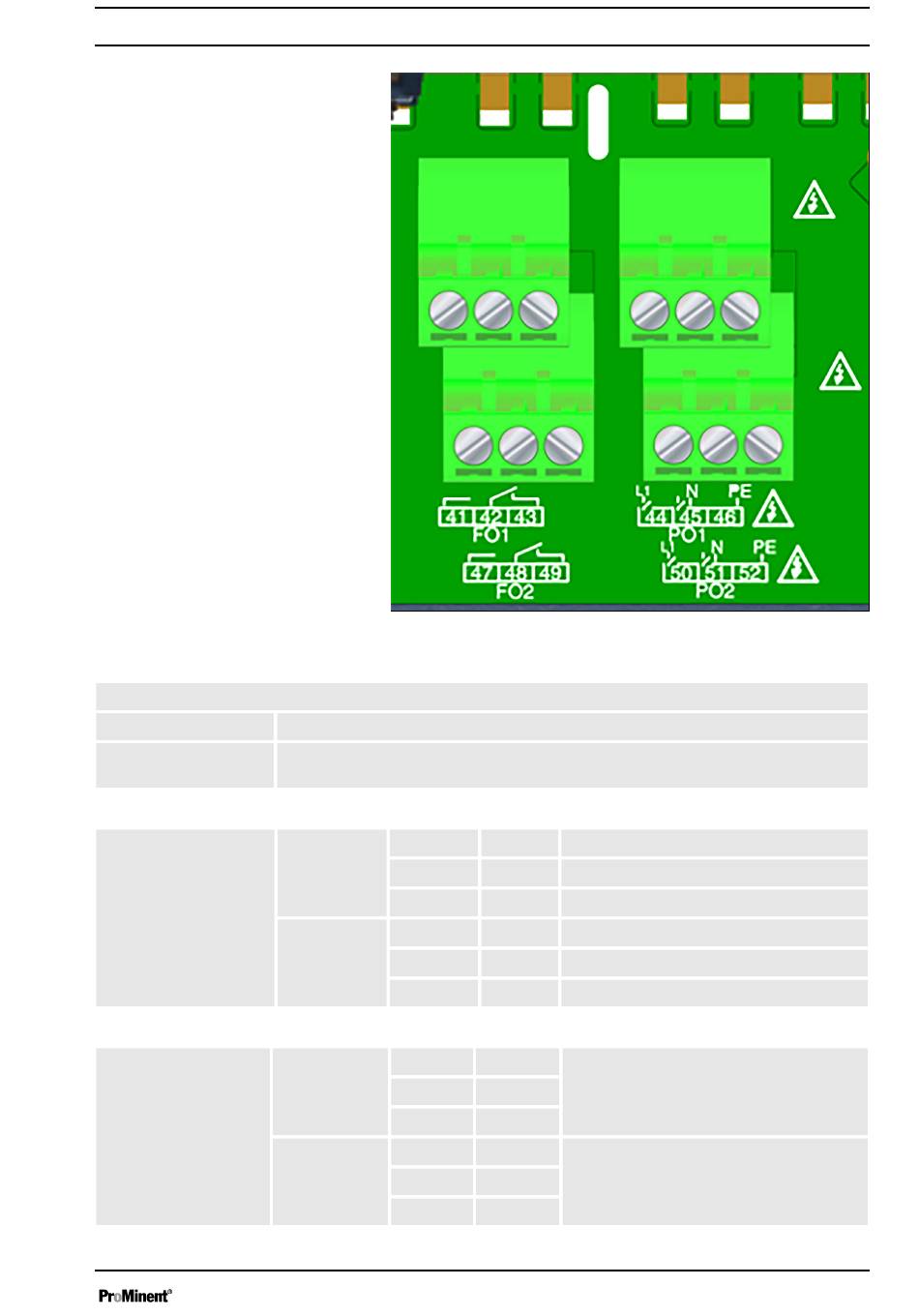

Fig. 11: Filas superior e inferior derecha
Salidas de relé sin potencial, máximo 180/min.
Salidas de relé de potencia alimentadas PO1 y PO2, dosificación, alarma,
temporizador, 100 ... 240 VAC
F01 41
42
43
PO1 44
45
46
F02 47
48
49
PO2 50
51
52
NO P. ej., BT4b, Pulse, sensor de pH
COM
NC
L1 P. ej., DF2a, bajada de pH
N
PE
NO P. ej., BT4b, Pulse, subida de cloro
COM
NC
L1 P. ej., DF2a, subida de cloro
N
PE
Instalación y montaje
