Указания по настройкам связи
Подключение к USB-порту компь‐
ютера
Поляризация и оконцовка шины
RS485
68
Обратите внимание на кабельное подключение системы шин.
1

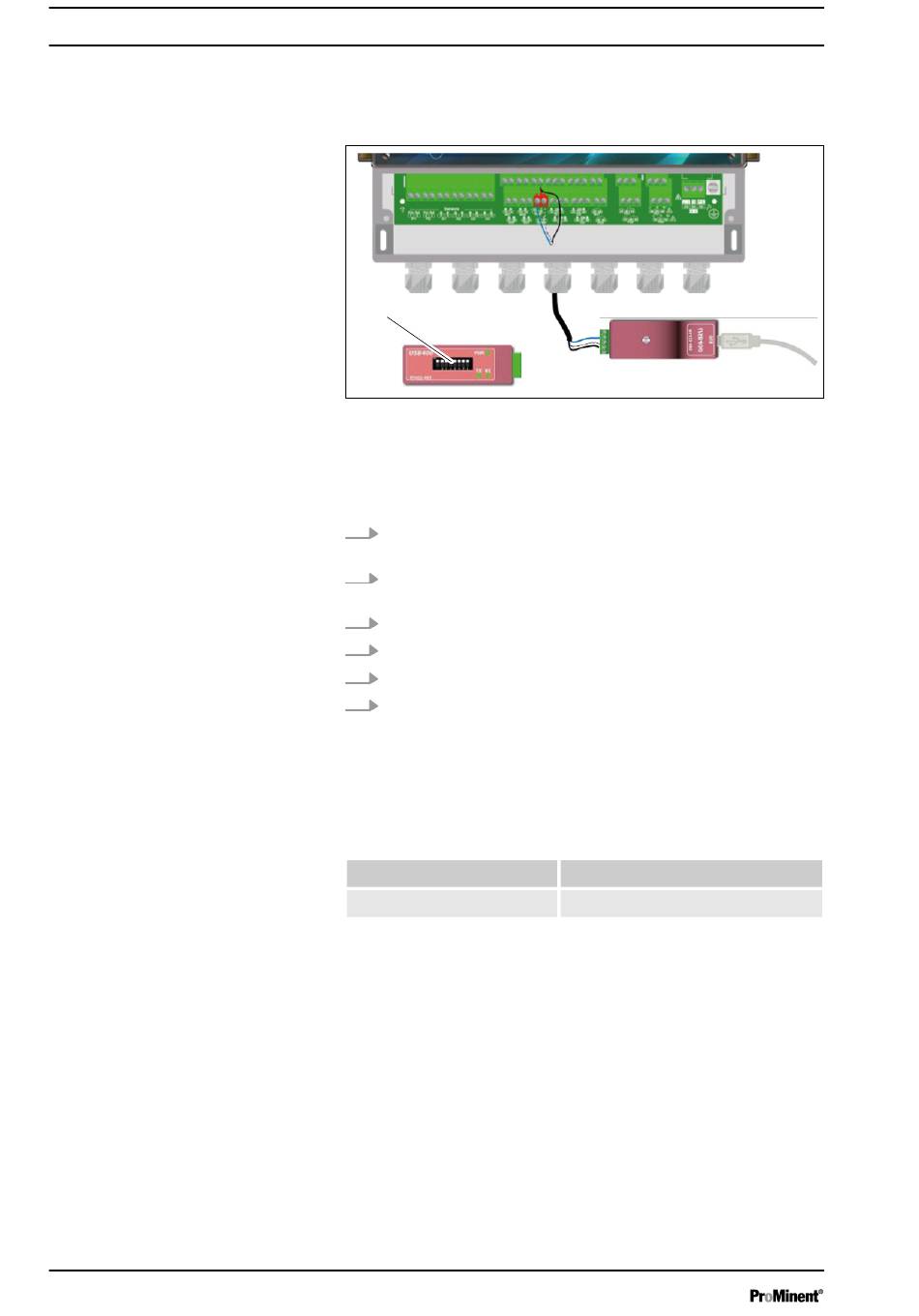

Рис. 62: Подключение к USB-порту компьютера
Синий (терминал № 3):
Белый (терминал № 4):
Черный (терминал № 5):
Конфигурация: Все переключатели (1) в положении "ВКЛ".
1. Используйте 3-жильный кабель в варианте, пригодном
для напряжения и тока.
2. Пропустите кабель через кабельное резьбовое соеди‐
нение.
3. Жила AA (№ 3) конвертера USB/485 на RS485 (A) (31).
4. Жила ВВ (№ 4) конвертера USB/485 на RS485 (В) (32).
5. Жила С (№ 5) преобразователя USB/485 на DWR (C) (18).
6. Затяните кабельное резьбовое соединение для уплот‐
нения.
Для подключения устройства к компьютеру рекомендуется
конвертер USB/RS485. Пожалуйста, прочтите документацию к
конвертеру, чтобы выполнить подключение.
Исходное положение
INF1021
Устройства можно соединить в сеть с учетом последователь‐
ности кабелей (параллельное соединение).
По соображениям безопасности перед открытием корпуса
устройство необходимо обесточить, для этого используйте
микровыключатель.
Имя
Конвертер USB ➨ 485
A3019
