Подключение и монтаж
4.3.2.4 Расположение клемм
Левая, нижний ряд
Табл. 2: Пояснения: Левая, нижний ряд
Пояснения:
PI1+3
PI2+4
AI1+2
AI3+4
Датчики PI1
PI2
AI1
AI2
AI3
AI4
22

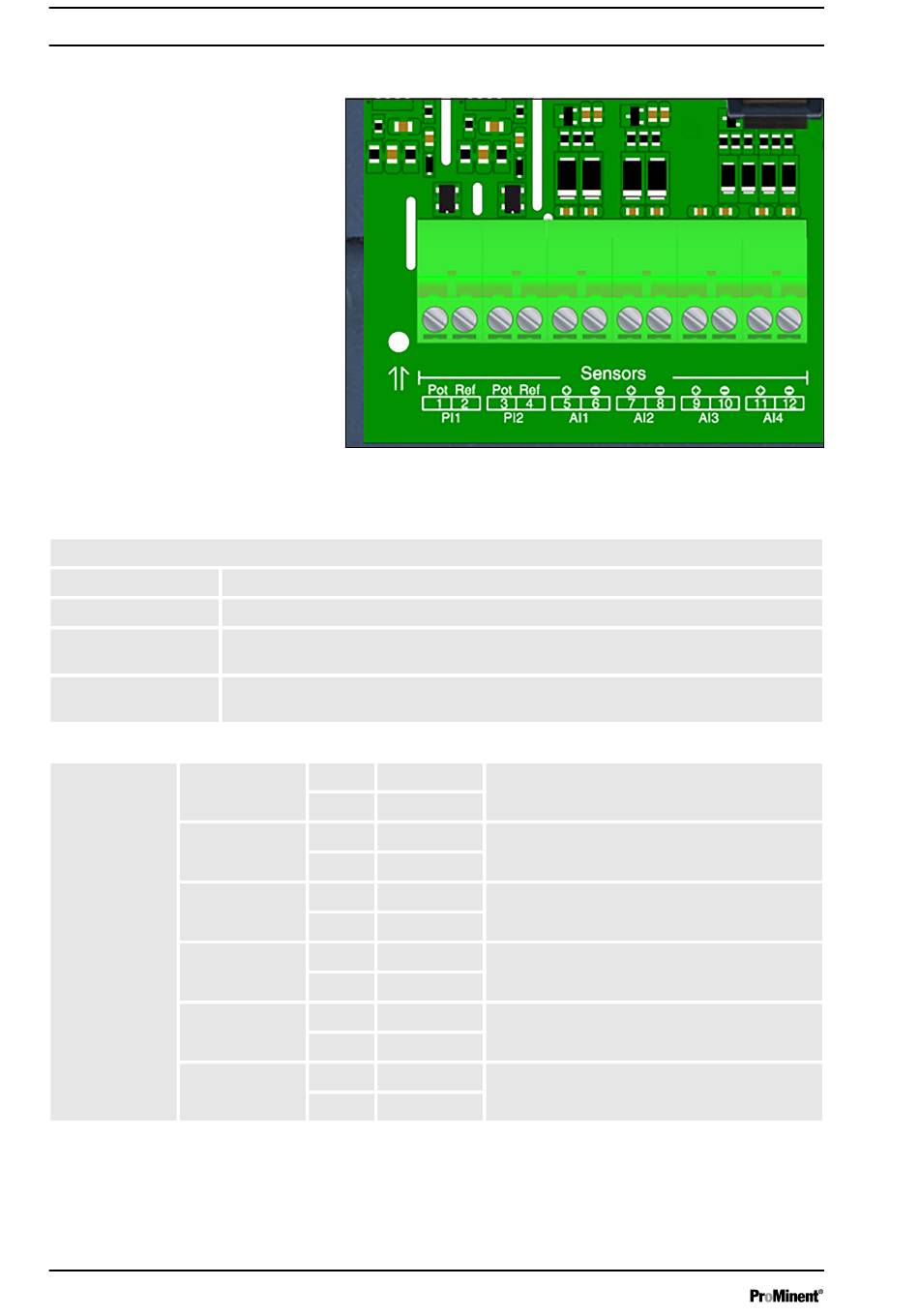

Рис. 8: Левая, нижний ряд
Пот.: Датчик pH редокспотенциала, внутренняя проводка
Ссыл.: Электрод сравнения, экранирование
Аналоговый вход 1 и 2 для например, датчиков хлора, с гальваническим раз‐
делением
Аналоговый вход 3 и 4 для например, датчиков мутности, без гальваниче‐
ского разделения
1 Пот
2 Ссыл
3 Пот
4 Ссыл
5 (+)
6 (-)
7 (+)
8 (-)
7 (+)
8 (-)
7 (+)
8 (-)
Датчик pH, мВ, коаксиальный кабель
Датчик редокспотенциала, мВ, коак‐
сиальный кабель
Датчик хлора, свободный хлор
Датчик хлора, общий хлор
например, датчик уровня, 0/4 ... 20 мА
например, датчик уровня, 0/4 ... 20 мА
A3859
