4.3.5.7
Collegamento di un sensore dell'interruttore di flusso a DI2:
4.3.5.8
Collegamento di un sensore del misuratore di portata a DI3:
4.3.5.9
Ingresso seriale SI1
Collegamento di un sensore CTFS a
SI1:

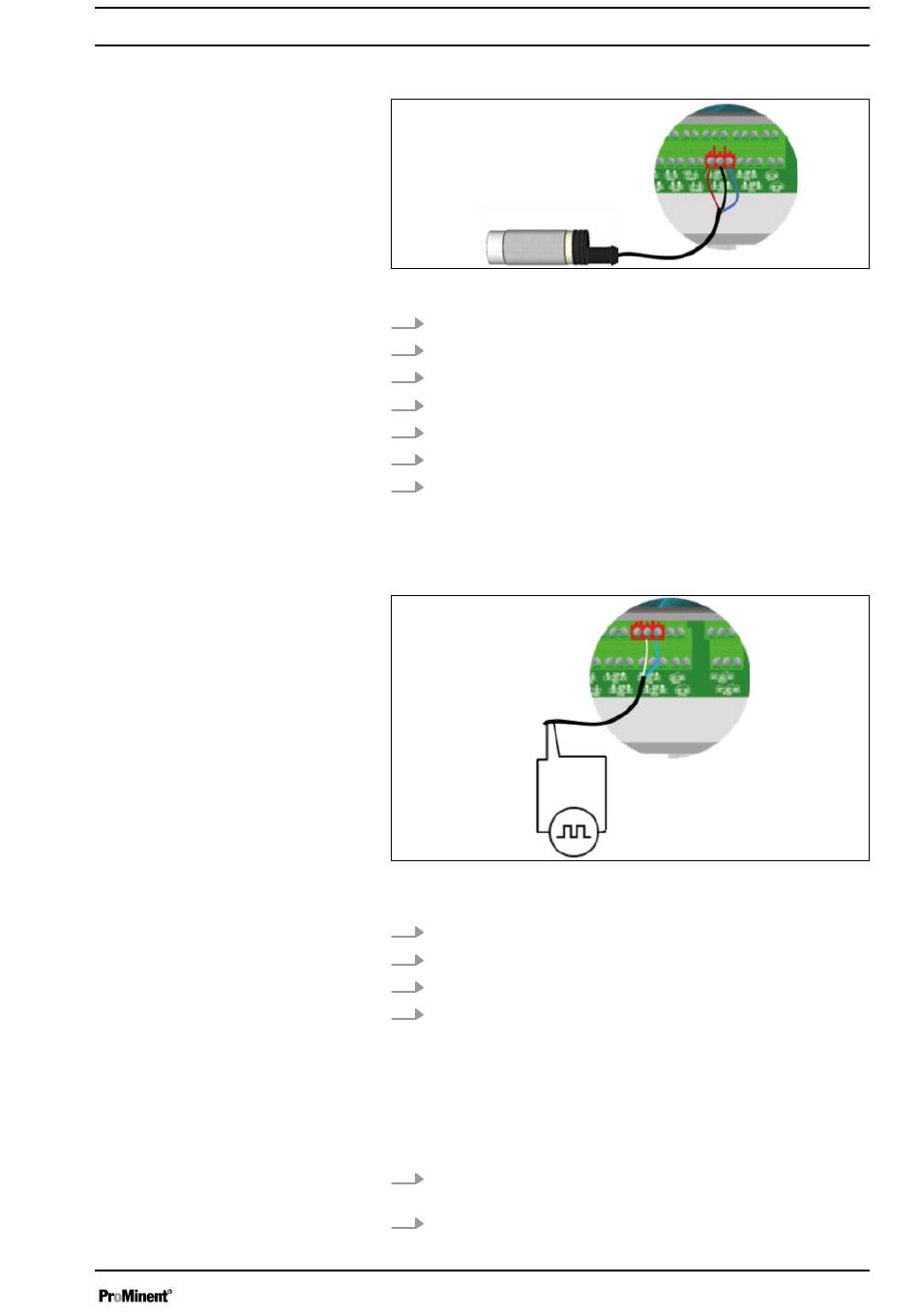

Fig. 22: Collegamento di un sensore dell'interruttore di flusso a DI2
1.
Rimuovere la guaina di protezione del cavo.
2.
Rimuovere l'isolamento dai fili fino a 7 mm di lunghezza.
3.
Fare passare il cavo attraverso il passacavo filettato.
4.
Collegare il conduttore marrone a DI2 (+) (33).
5.
Collegare la linea della corrente blu a DI2 (-) (35).
6.
Collegare il conduttore nero a DI2 (SW) (34).
7.
Serrare saldamente il passacavo filettato per chiudere a
tenuta.
Fig. 23: Collegamento di un sensore del misuratore di portata a
DI3
1.
Utilizzare un cavo a due conduttori.
2.
Collegare una linea del sensore all'attacco DI3 (SW) (23).
3.
Collegare l'altra linea del sensore all'attacco DI3 (-) (24).
4.
Serrare saldamente il passacavo filettato per chiudere a
tenuta.
Il regolatore dispone di 1 ingresso seriale, a cui è possibile colle‐
gare 1 sensore CTFS.
1.
Scoprire le estremità del cavo come indicato nella e premervi
sopra i puntali adatti.
2.
Fare passare il cavo attraverso un passacavo filettato.
