Fila superiore e inferiore destra
Legenda:
FO1, FO2
PO1, PO2
Relè a potenziale zero
e alimentati
Relè a potenziale zero
e alimentati

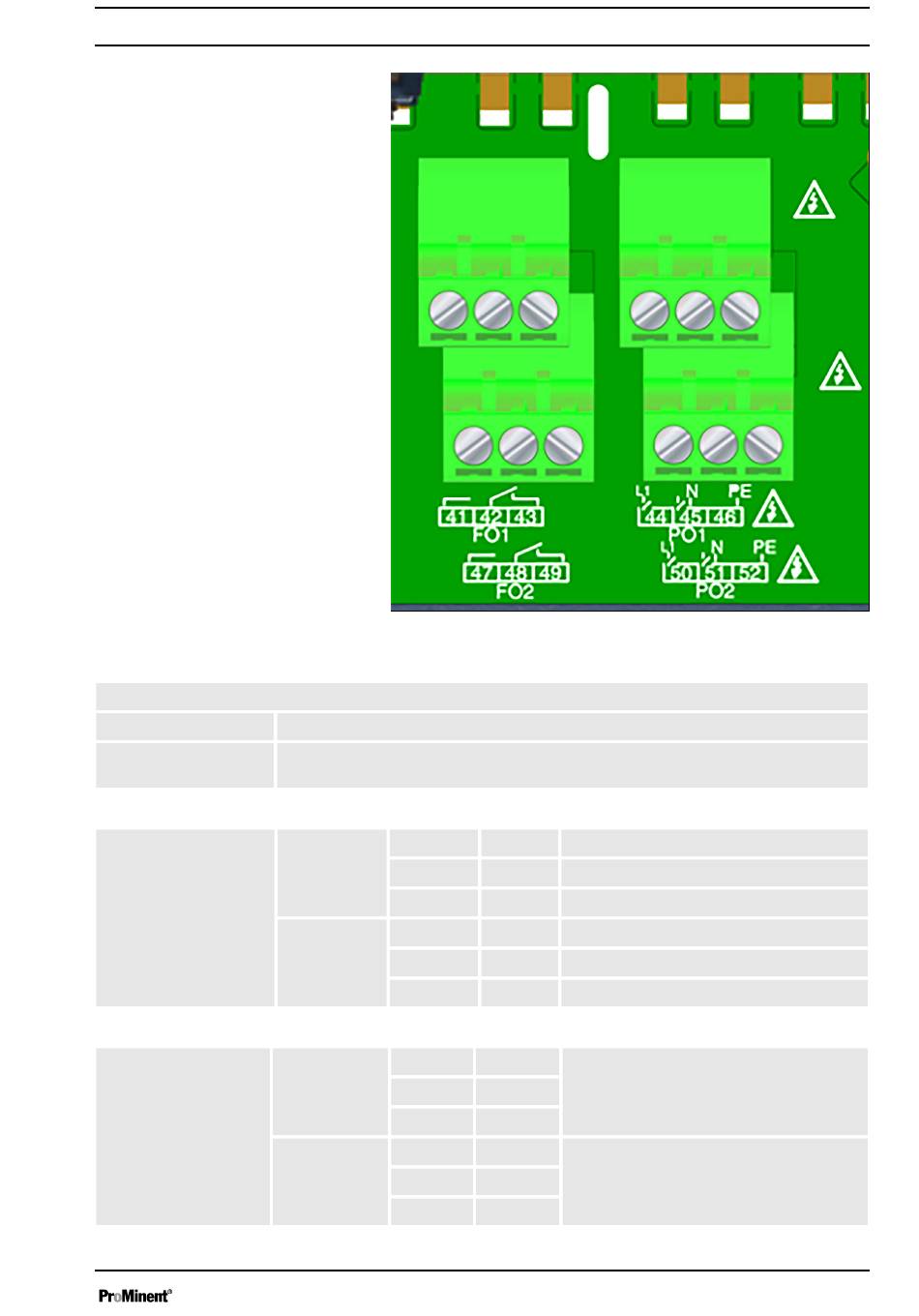

Fig. 11: Fila superiore e inferiore destra
Uscite relè a potenziale zero, massimo 180/ min.
Uscite relè di potenza alimentate PO1 e PO2, dosaggio, allarme,
timer, 100 - 240 V CA
F01 41
42
43
PO1 44
45
46
F02 47
48
49
PO2 50
51
52
NO Ad es. BT4b, impulso, sensore di pH
COM
NC
L1 Ad es. DF2a, riduzione pH
N
PE
NO Ad es. BT4b, impulso, aumento del
valore del cloro
COM
NC
L1 Ad es. DF2a, aumento del valore del
cloro
N
PE
Installazione e montaggio
A3862
