Installazione e montaggio
4.3.8 Uscite relè elettroniche (RO1 e RO2)
Fig. 31: Uscita relè elettronica RO1
Fig. 32: Uscita relè elettronica RO2

4.3.9 Collegamenti uscite da 4 - 20 mA (AO1 - AO4)

36
Le uscite relè elettroniche sono previste principalmente per il con‐
trollo delle pompe dosatrici in funzionamento a impulsi. A seconda
delle esigenze le uscite relè elettroniche possono servire anche
come relè allarme o in modalità timer.
Le uscite relè elettroniche utilizzano componenti elettronici per atti‐
vare i contatti. Le uscite relè elettroniche vengono impiegate per
azionare le pompe tramite il loro ingresso impulsi o per controllare
un relè di potenza esterno. Questi relè possono attivare una ten‐
sione massima di 48 V CA e una corrente massima di 50 mA.

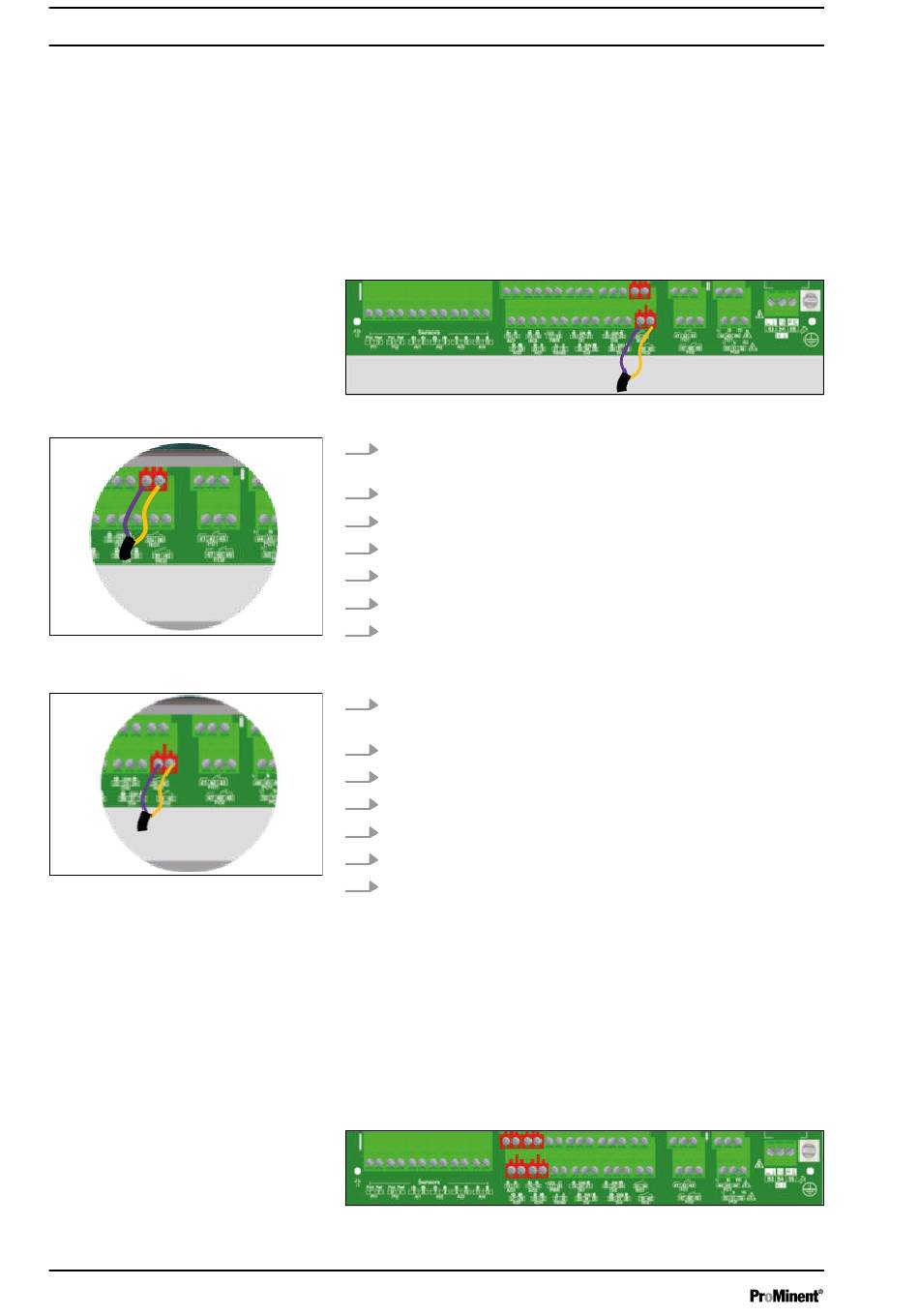

Fig. 30: Uscite relè elettroniche (RO1 e RO2)
1.
Utilizzare un cavo a 2 fili in una versione idonea per la ten‐
RO1
sione e la corrente.
2.
Rimuovere la guaina di protezione del cavo.
3.
Rimuovere l'isolamento dai fili fino a 7 mm di lunghezza.
4.
Fare passare il cavo attraverso il passacavo filettato.
5.
Collegare il conduttore a COMMON (25) della morsettiera.
6.
Collegare il conduttore a WORK (26) della morsettiera.
7.
Serrare saldamente il passacavo filettato per chiudere a
A3014
tenuta.
1.
Utilizzare un cavo a 2 fili in una versione idonea per la ten‐
RO2
sione e la corrente.
2.
Rimuovere la guaina di protezione del cavo.
3.
Rimuovere l'isolamento dai fili fino a 7 mm di lunghezza.
4.
Fare passare il cavo attraverso il passacavo filettato.
5.
Collegare il conduttore a COMMON (39) della morsettiera.
6.
Collegare il conduttore a WORK (40) della morsettiera.
A3016
7.
Serrare saldamente il passacavo filettato per chiudere a
tenuta.
Le uscite da 4 - 20 mA vengono utilizzate per inviare informazioni a
un sistema di gestione dell'edificio o per gestire un dispositivo di
dosaggio tramite un segnale da 4 - 20 mA. Le uscite analogiche
sono generative e lavorano con una tensione interna di 12 V CC. Il
carico massimo è di 500 Ω. Le uscite da 4 - 20 mA sono completa‐
mente configurabili. In modalità regolazione o trasmissione dati è
possibile assegnare ogni parametro (misurato o calcolato).
Fig. 33: Uscite da 4 - 20 mA (AO1 - AO4)
A3015
A3017
