Installation et montage
4.3.5.8 Branchement d'une sonde de débitmètre sur Dl3 :
4.3.5.9 Entrée sérielle SI1
Branchement d'une sonde CTFS sur
SI1 :
34

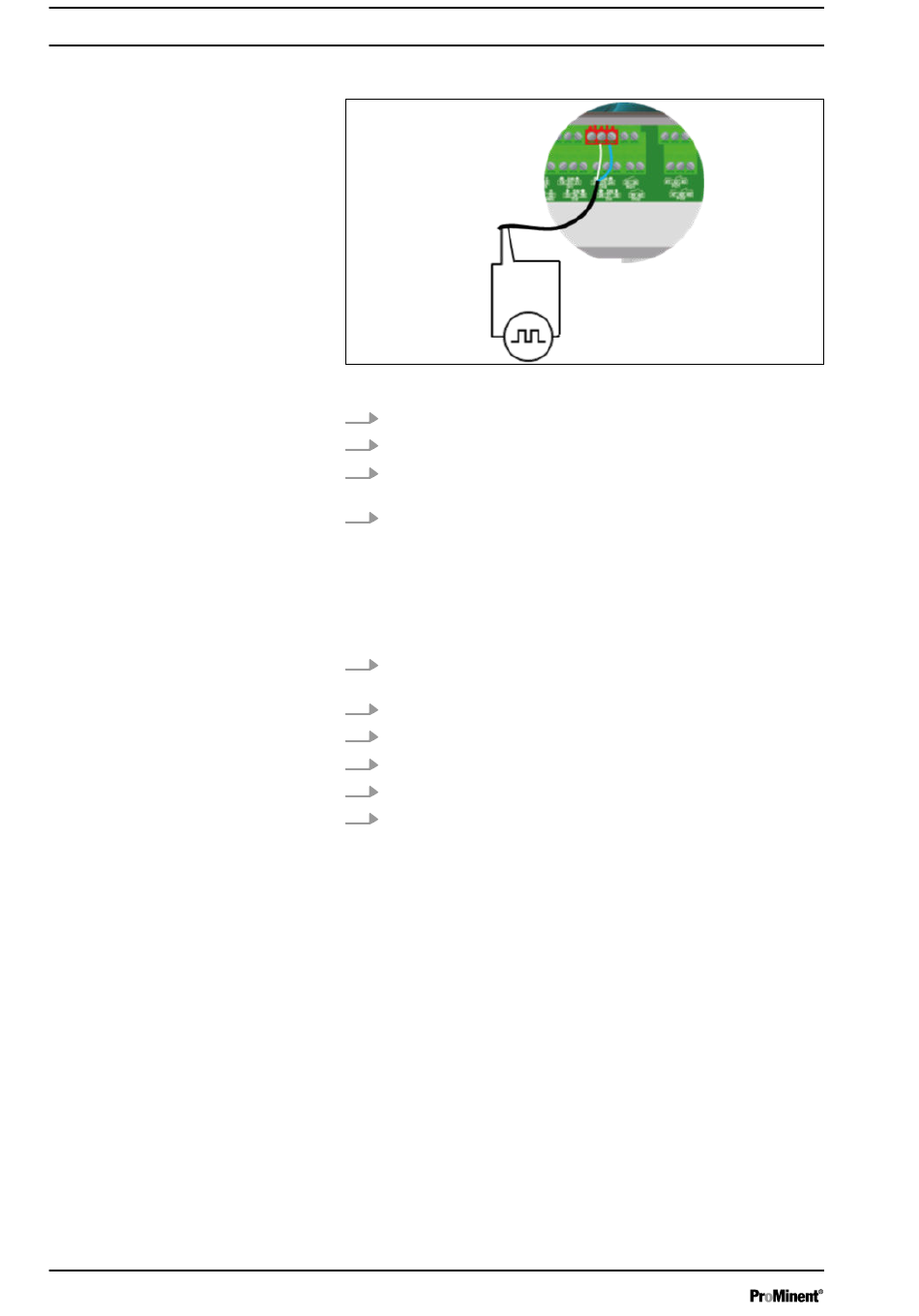

Fig. 23 : Branchement d'une sonde de débitmètre sur Dl3
1. Utilisez un câble à deux fils.
2. Raccordez un cordon de sonde au raccord DI3 (SW) (23).
3. Raccordez l'autre cordon de sonde au raccord DI3 (moins)
(24).
4. Resserrez le presse-étoupe pour assurer l'étanchéité.
Le régulateur dispose d'une entrée sérielle, à laquelle peut être
raccordée une sonde CTFS.
1. Isolez les extrémités des câbles conformément à et insérer
des douilles d'extrémité adaptées.
2. Faites passer le câble à travers un presse-étoupe.
3. Raccordez le toron rouge sur SI1 + (9).
4. Raccordez le toron noir sur SI1 - (10).
5. Raccordez le toron vert sur SI1 (11).
6. Resserrez le presse-étoupe pour assurer l'étanchéité.
A3007
