4.3.6 Подключения для автономных выходов реле (PO1 или PO2)

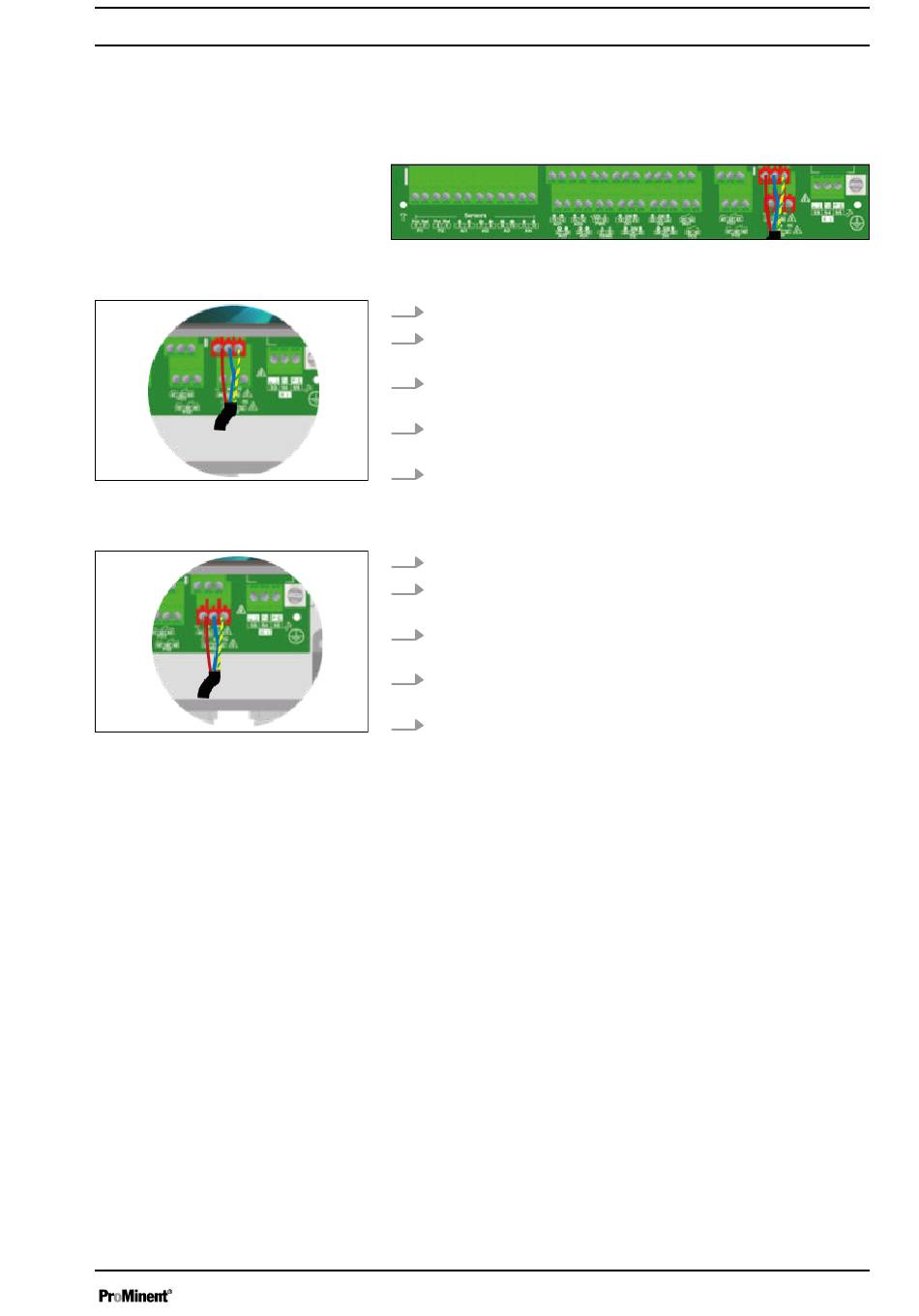

Рис. 25: Панель электрических
клемм PO1
Рис. 26: Панель электрических
клемм PO2
Автономный выход реле мощности PO1 (напряжение первич‐
ного контура = напряжение подается на P3) можно использо‐
вать для дозирования, аварийных сигналов, таймера и т.п.
Рис. 24: Подключения для автономных выходов реле (PO1 или
PO2)
1. Снимите на 3 жилах кабеля устройства 7 мм изоляции.
PO1
2. Пропустите 3-полюсный кабель через кабельное резь‐
бовое соединение.
3. Подключите фазу L1 (44) и нейтральный проводник к N
(45) панель электрических клемм PO1.
4. Подключите землю к PE (46) панели электрических
клемм PO1.
5. Затяните кабельное резьбовое соединение для уплот‐
A3009
нения.
1. Снимите на 3 жилах кабеля устройства 7 мм изоляции.
PO2
2. Пропустите 3-полюсный кабель через кабельное резь‐
бовое соединение.
3. Подключите фазу L1 (50) и нейтральный проводник к N
(51) панель электрических клемм PO2.
4. Подключите землю к PE (52) панели электрических
клемм PO2.
5. Затяните кабельное резьбовое соединение для уплот‐
A3010
нения.
Подключение и монтаж
A3008
