Функциональное описание
1 Функциональное описание
ECU

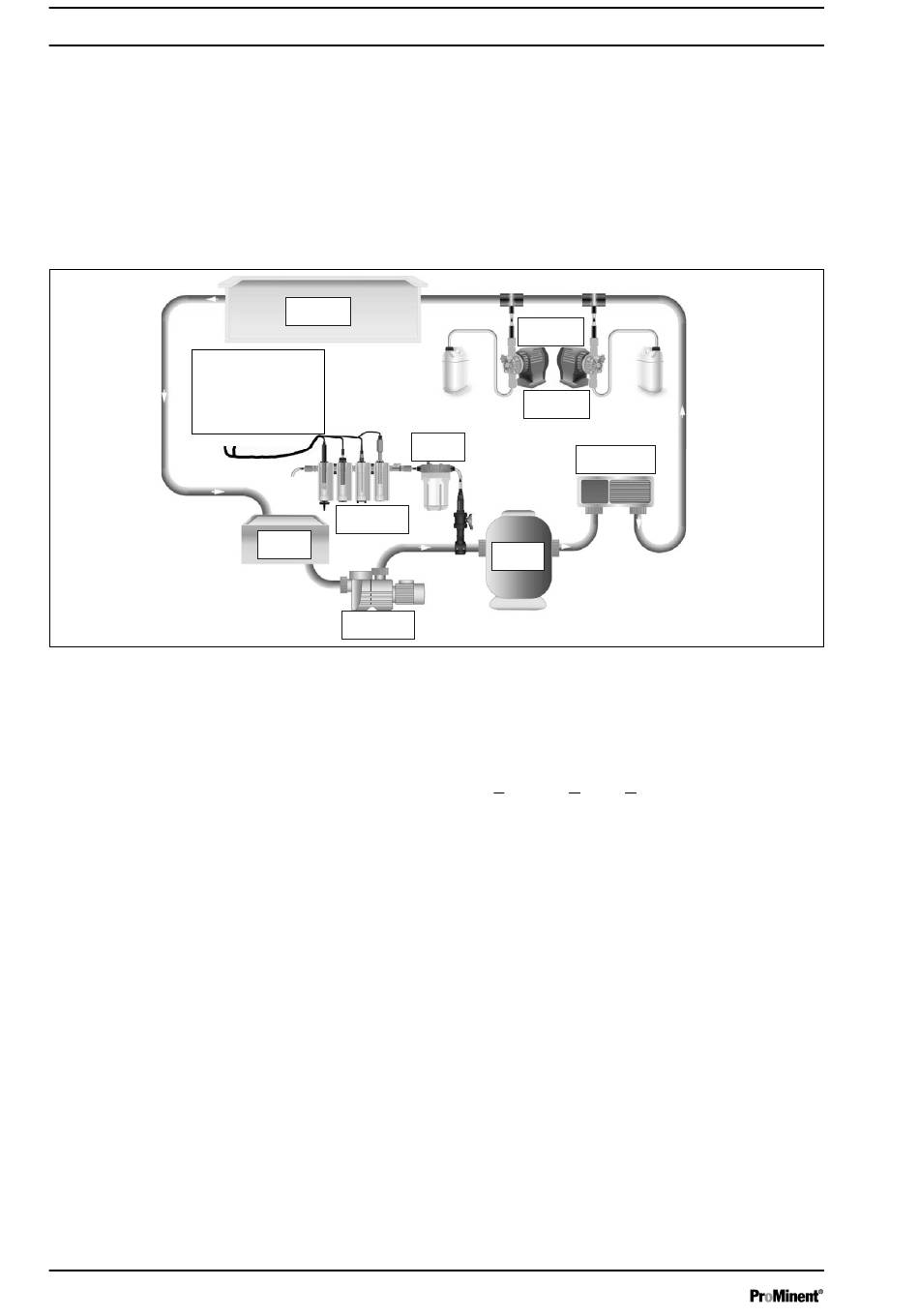

Рис. 1: Функциональные элементы всей установки
1. Ванна плавательного бассейна
2. Дозирующий насос для хлора
3. Дозирующий насос для кислоты (pH)
4. Теплообменник
5. Фильтр побочного потока для байпасной
арматуры
6. Проточный анализатор
6
Контроллер плавательных бассейнов предназначен для изме‐
рения и регулирования температуры, pH, концентрации хлора
или брома с помощью датчиков или системы управления в
сочетании с соответствующими исполнительными элементами
всей установки.
В дальнейшем тексте данного руководства по эксплуатации
контроллер плавательных бассейнов будет называться
«Регулятор» .
1.
5.
6.
9.
8.
7.
8.
9.
ECU Электронный блок управления
2.
3.
4.
7.
Фильтр главного потока для ванны плава‐
тельного бассейна
Циркуляционный насос
Уравнительная цистерна
[Electronic Control Unit]
A1532
