Защитный предохранитель вышел
из строя

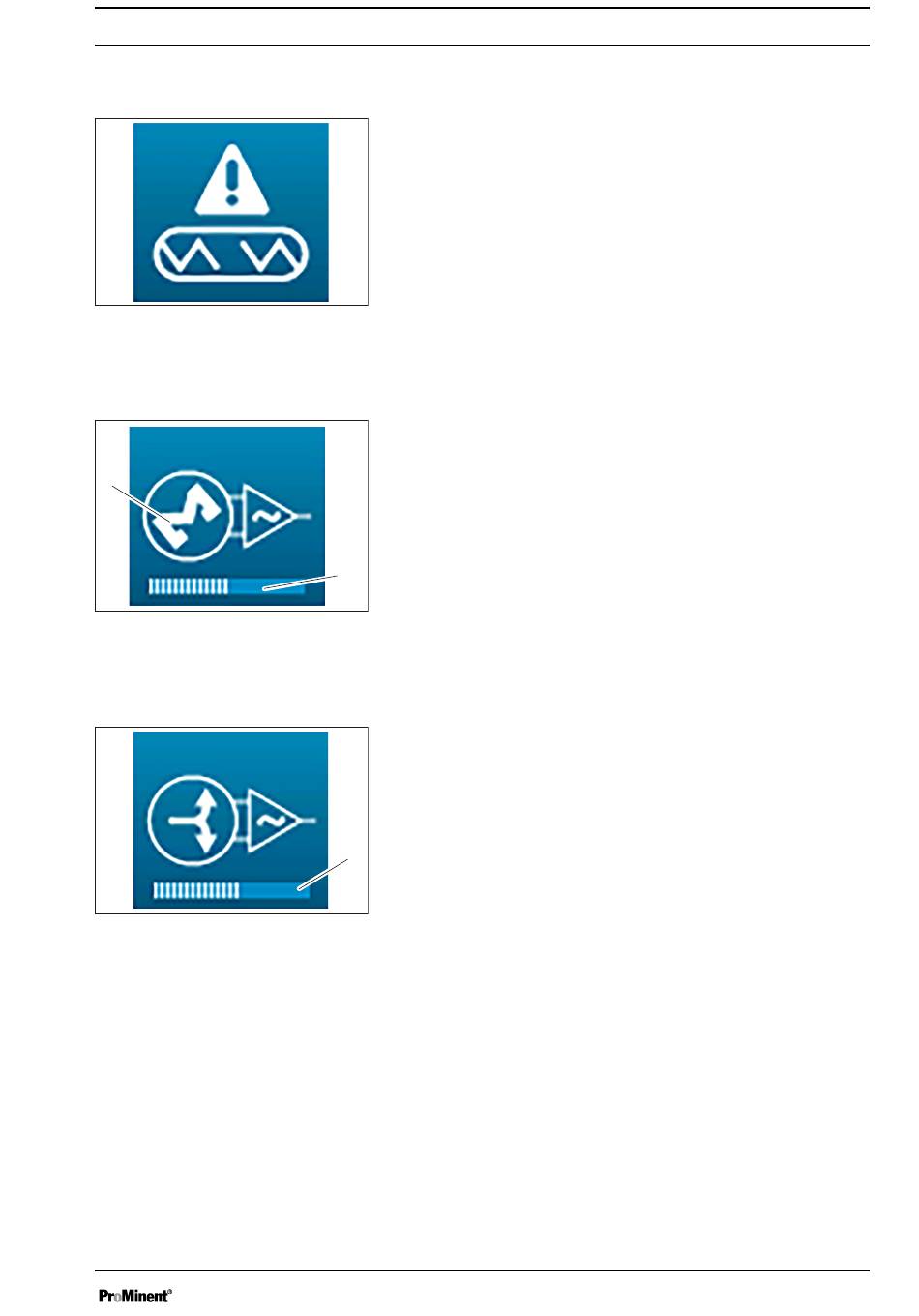

Рис. 41: Защитный предохранитель
вышел из строя
Выход 4 ... 20 мА в режиме дозиро‐
вания
2
Рис. 42: Выход 4 ... 20 мА в режиме
дозирования
Выход 4 ... 20 мА в режиме пере‐
дачи
Рис. 43: Выход 4 ... 20 мА в режиме
передачи
Автономные реле PO1 и PO2 оснащены предохранителем
TR5. При повреждении предохранителя отображается спе‐
циальный символ (см. рис. рядом) на соответствующем
выходе.
A3028
Столбцовая диаграмма (1) для отображения производитель‐
ности дозирования выхода 4 ... 20 мА. От 0 до 100 %.
Вращение (2) в соответствии с производительностью доза‐
тора.
1
A3029
Столбцовая диаграмма (1) для отображения уровня выхода
4 ... 20 мА. От 0/4 мА до 20 мА.
1
A3030
Концепция управления и управление
43
