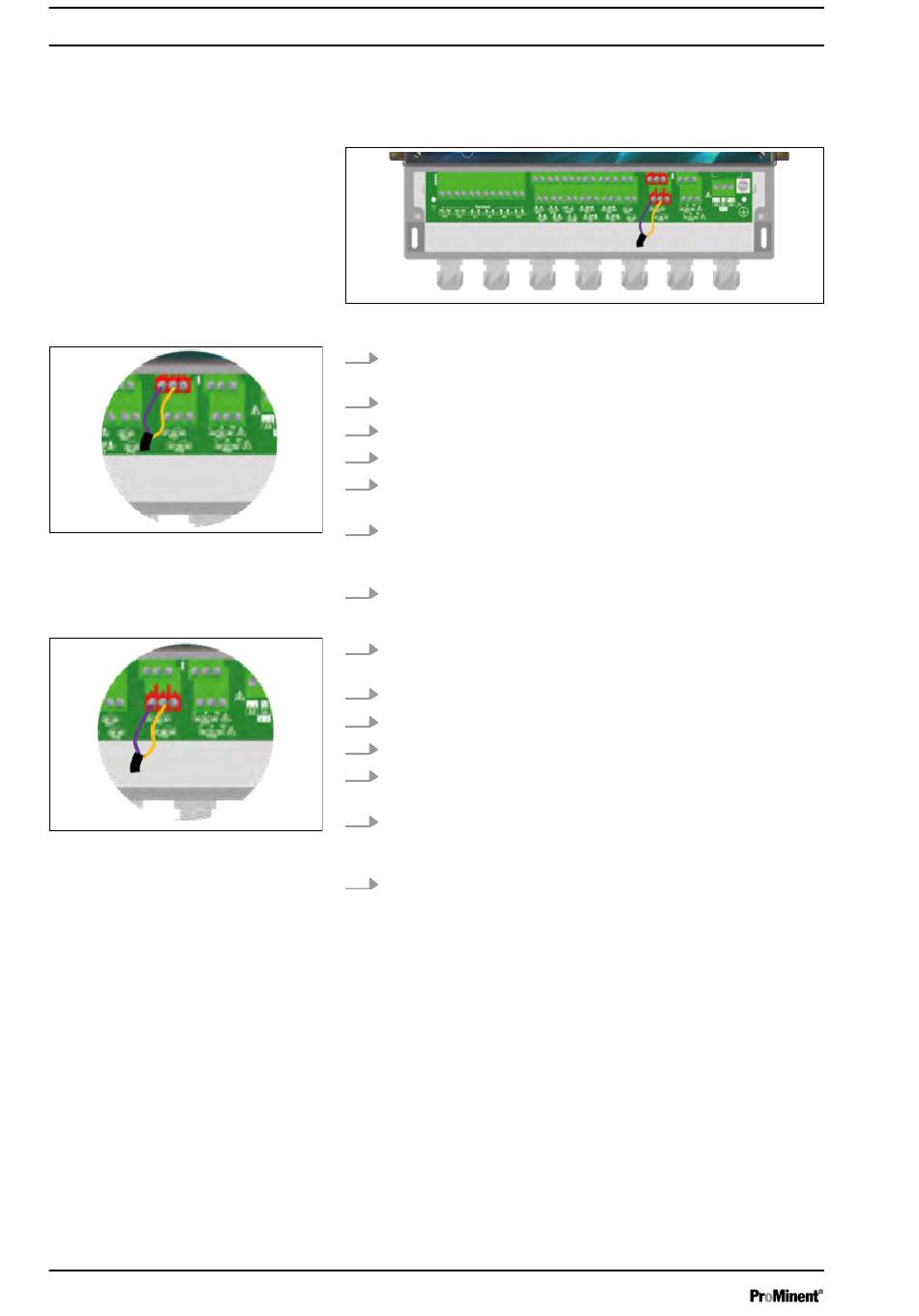

4.3.9 Potentialfreie Relaisverbindungen (FO1 und FO2)
Abb. 21: Potentialfreie Relaisverbin‐
dungen FO1
Abb. 22: Potentialfreie Relaisverbin‐
dungen FO2
28
Die potentialfreien Relaisausgänge können je nach Bedarf als
Alarmrelais, zur Regelung oder im Timer-Modus gesteuert werden.
Abb. 20: Potentialfreie Relaisverbindungen (FO1 und FO2)
1.
Verwenden Sie ein 2-adriges Kabel in einer für die Spannung
FO1
und den Strom geeigneten Ausführung.
2.
Entfernen Sie die Schutzhülle des Kabels.
3.
Isolieren Sie die Drähte auf 7 mm Länge ab.
4.
Führen Sie das Kabel durch die Kabelverschraubung.
5.
Schließen Sie die Ader an den COMMON (42) des Klem‐
menblocks an.
6.
Schließen Sie die Ader an die WORK (41) der Klemmleiste
A3012
oder an die REST (43) an, je nach der auszuführenden Funk‐
tion.
7.
Ziehen Sie die Kabelverschraubung zum Abdichten fest.
1.
Verwenden Sie ein 2-adriges Kabel in einer für die Spannung
FO2
und den Strom geeigneten Ausführung.
2.
Entfernen Sie die Schutzhülle des Kabels.
3.
Isolieren Sie die Drähte auf 7 mm Länge ab.
4.
Führen Sie das Kabel durch die Kabelverschraubung.
5.
Schließen Sie die Ader an den COMMON (48) des Klem‐
menblocks an.
6.
Schließen Sie die Ader an die WORK (47) der Klemmleiste
A3013
an oder die REST (49) an, je nach der auszuführenden Funk‐
tion.
7.
Ziehen Sie die Kabelverschraubung zum Abdichten fest.
