«Utente» - «TEST USCITE»
9.7 Menu
«Utente» - «INFO»
9.8 Menu

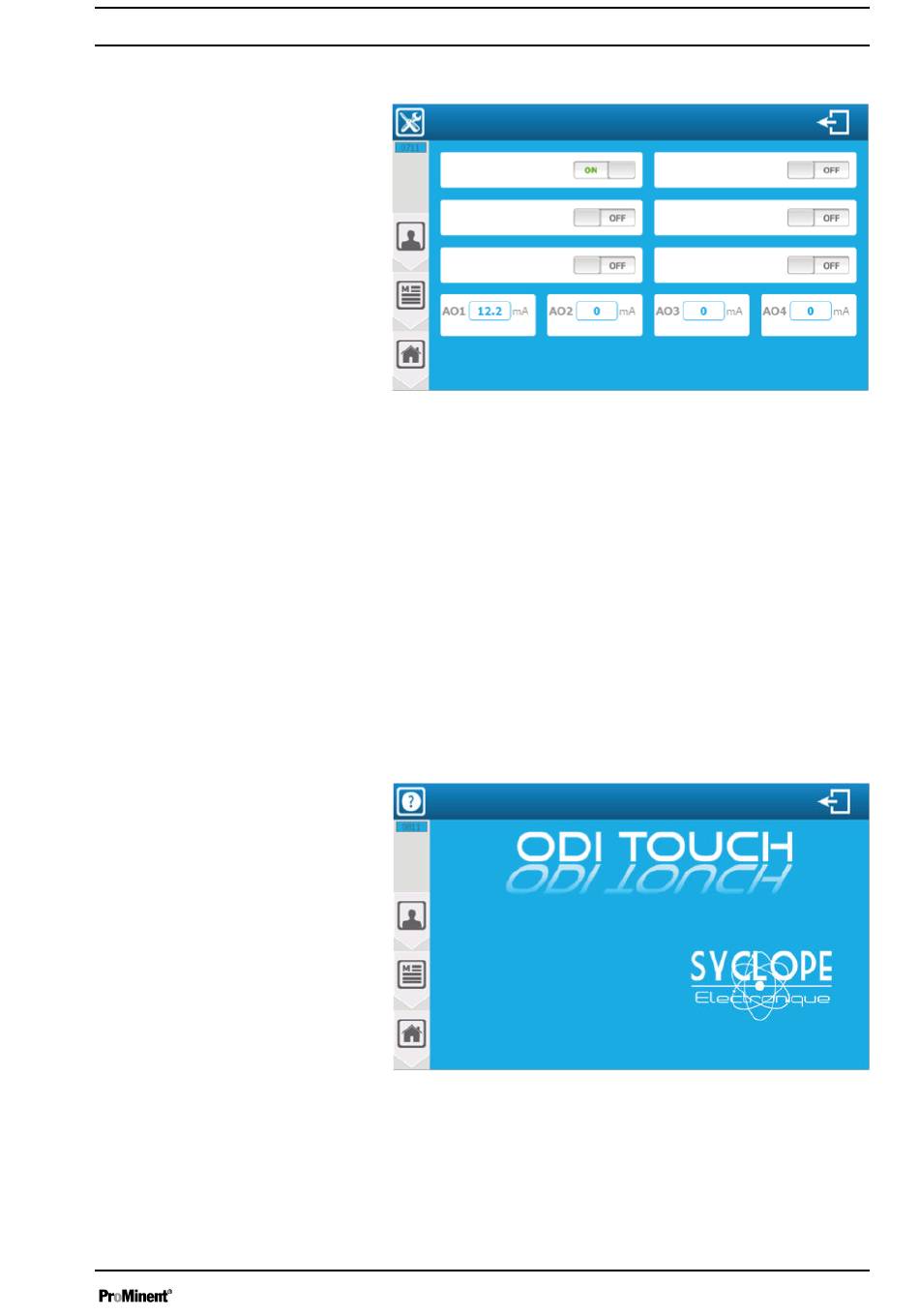

Schermata di programmazione
Test delle uscite
PO1 Dosaggio
FO1 Allarme
RO1 Non utilizzato
Trasmissione
Non utilizzato
Fig. 131: Menu «Utente» - «TEST USCITE» in versione esemplifi‐
cativa
« PO1-Dosaggio» : se sono interessati nome e funzione dell'uscita
corrispondente, premere sulla relativa indicazione per attivare e
disattivare il relè. Ogni pressione inverte lo stato.
«OFF» = Uscita relè inattiva.
«ON» = Uscita relè attiva.
« AO1-Trasmissione» : inserire nome e funzione interessata dell'u‐
scita, quindi premere sulla relativa indicazione per aprire il tastie‐
rino numerico e inserire il valore desiderato.
Possono essere testate anche uscite non coinvolte.
«INFO» è possibile visualizzare le diverse versioni dei
Nel menu
moduli installati nonché il numero di serie del dispositivo.
Info
Versioni software:
Interfaccia: 1,08 beta
WiFi: xxxxx
Controller: xxxxx
Ingresso PI1: xxxxx
Ingresso PI2: xxxxx
Ingresso AI1: xxxxx
Ingresso AI2: xxxxx
Uscite PO1&2: xxxxx
Uscite PO3&4: xxxxx
Modulo MO1: xxxxx
Fig. 132: Menu «Utente» - «INFO»
Il regolatore è costituito da diversi firmware; in questa schermata è
possibile vedere i moduli installati e le rispettive versioni.
Numero di serie - Il numero di serie del regolatore (univoco).
Se un elemento è disattivato (sfondo grigio), la funzione non è
disponibile.
