4.3.8 Anschlüsse für selbstversorgte Relaisausgänge (PO1 und PO2)

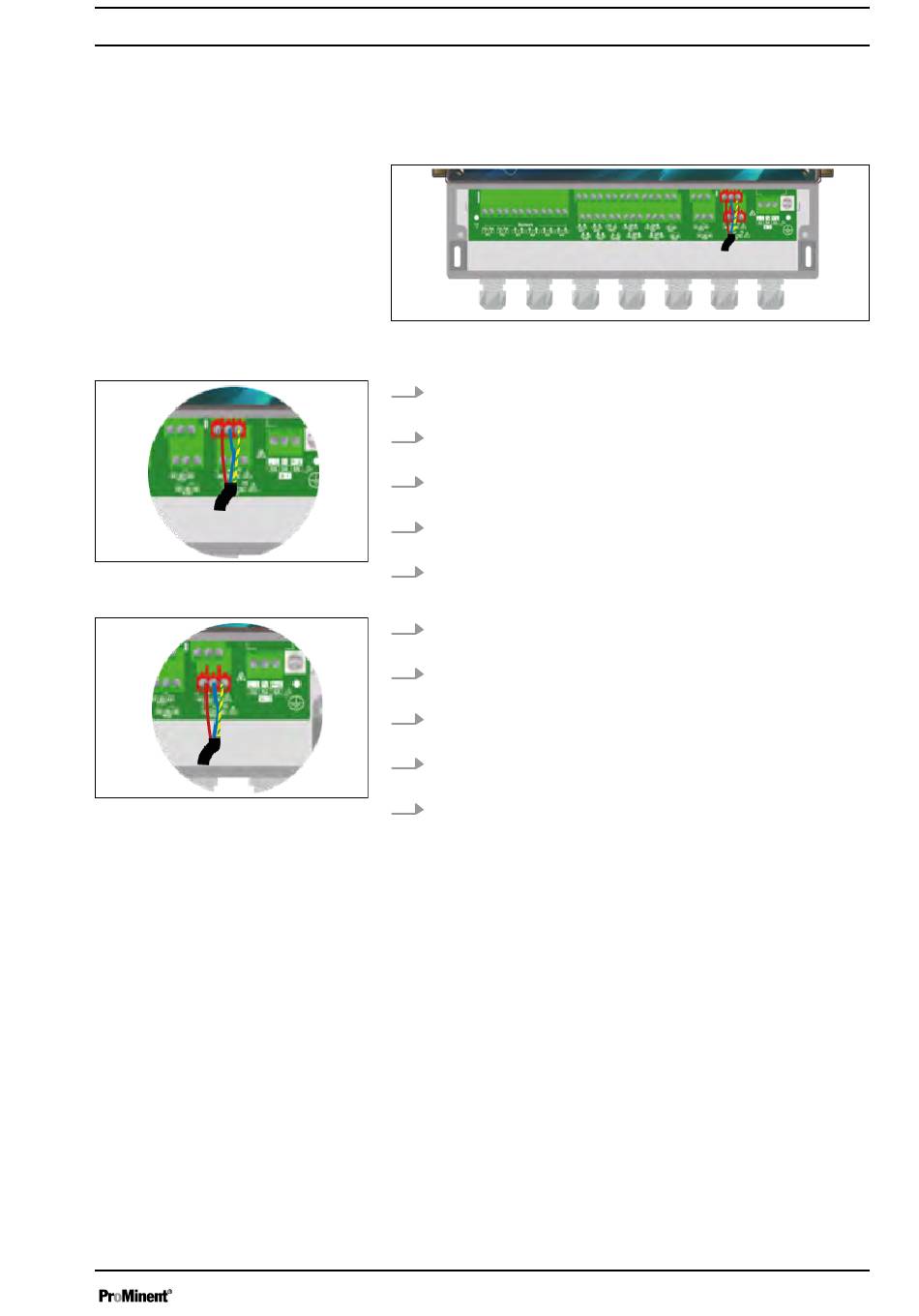

Abb. 18: Netzklemmenleiste PO1
Abb. 19: Netzklemmenleiste PO2
Der selbstversorgte PO1-Leistungsrelaisausgang (Primärversor‐
gungsspannung = Spannung an P3 verfügbar) kann für Dosierung,
Alarm, Timer... verwendet werden.
Abb. 17: Anschlüsse für selbstversorgte Relaisausgänge (PO1 und
PO2)
1. Isolieren Sie die 3 Adern des Stromkabels des Gerätes auf 7
PO1
mm ab.
2. Führen Sie das 3-polige-Kabel durch eine Kabelverschrau‐
bung.
3. Schließen Sie die Phase an L1 (44) und den Nulleiter an N
(45) der Netzklemmenleiste PO1 an.
4. Schließen Sie die Erde an PE (46) der Netzklemmenleiste
PO1 an.
A3009
5. Ziehen Sie die Kabelverschraubung zum Abdichten fest.
1. Isolieren Sie die 3 Adern des Stromkabels des Gerätes auf 7
PO2
mm ab.
2. Führen Sie das 3-polige-Kabel durch eine Kabelverschrau‐
bung.
3. Schließen Sie die Phase an L1 (50) und den Nulleiter an N
(51) der Netzklemmenleiste PO2 an.
4. Schließen Sie die Erde an PE (52) der Netzklemmenleiste
PO2 an.
A3010
5. Ziehen Sie die Kabelverschraubung zum Abdichten fest.
Installation und Montage
A3008
