DIAGNOSETABELLE MIT STÖRUNGSCODE
Airbag-System (Störungsbeseitigung)
C: STÖRUNGSCODE 15
S002630C41
DIAGNOSE:
¼ Stromkreis für Hauptkabelstrang des Airbag-Systems (Fahrer) ist mit Spannungsversorgung kurzgeschlossen.
¼ Kabelstrang für Airbag-Modul (Fahrer) ist mit Spannungsversorgung kurzgeschlossen.
¼ Rollenkontakt ist mit Spannungsversorgung kurzgeschlossen.
¼ Airbag-Moduls/Fahrer ist defekt.
¼ Airbag-Steuergerät defekt.
VORSICHT:
¼ Vor der Diagnose des Airbag-Systems unbedingt den Zündschalter auf OFF drehen, das Massekabel
von der Batterie abklemmen und vor Beginn der Arbeit mindestens 20 Sekunden warten.
¼ Vor dem Auswechseln von Airbag-Modul, Rollenkontakt, Steuergerät und Sensoren jedes Teil wieder
anschließen und prüfen, ob die Warnleuchte einwandfrei funktioniert.
¼ Beim Prüfen des Airbag-Hauptkabelstrangs sind Airbag-Moduls/Fahrer und Airbag-Moduls/Beifahrer
aus Sicherheitsgründen abzuklemmen.

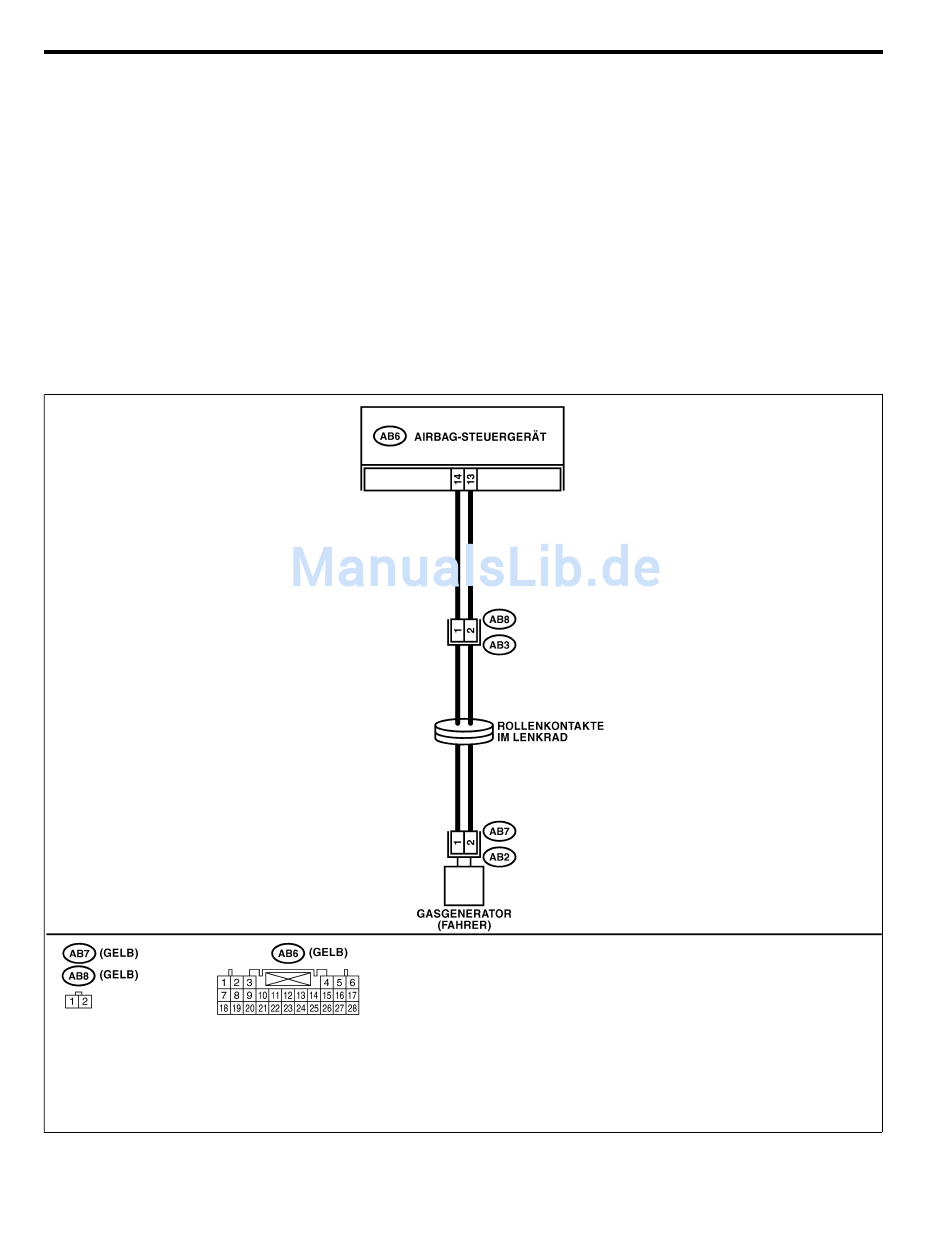

VERDRAHTUNGSDIAGRAMM:
B5M1098
AB-38
