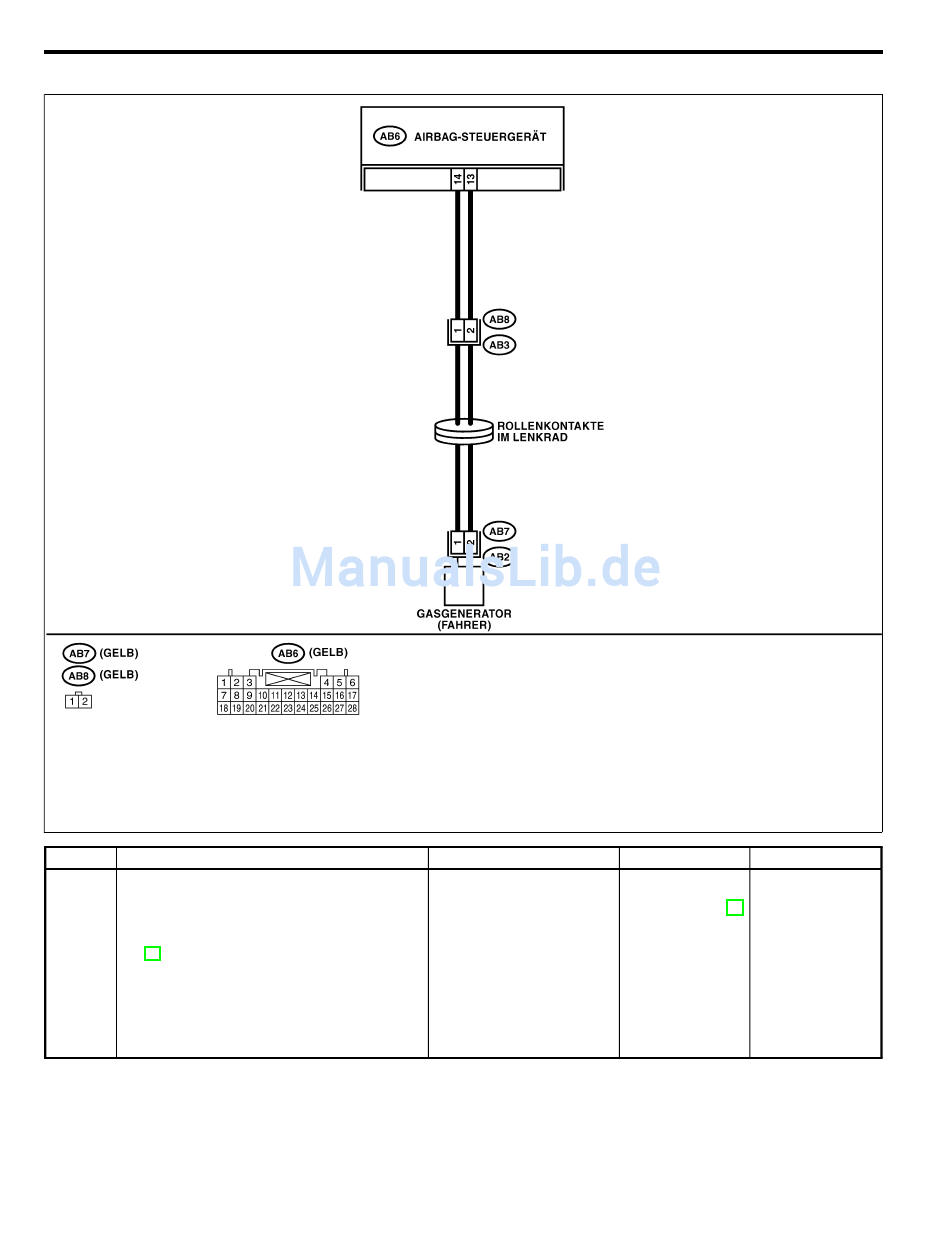

VERDRAHTUNGSDIAGRAMM:
Nr.
1
AIRBAG-MODULS/FAHRER PRÜFEN.
1) Zündschalter auf OFF drehen, das Masseka-
bel der Batterie abklemmen und mindestens 20
Sekunden warten.
2) Airbag-Moduls/Fahrer ausbauen. <Siehe
AB-12 Airbag-Moduls/Fahrer.>
3) Steckverbinder (1F) in Testkabel F an Steck-
verbinder (AB7) anschließen.
4) Airbag-Widerstand an Steckverbinder (3F) in
Testkabel F anschließen.
5) Massekabel der Batterie anklemmen und den
Zündschalter auf ON drehen.
DIAGNOSETABELLE MIT STÖRUNGSCODE
Schritt
Prüfen
Funktioniert die Airbag-Warn-
leuchte einwandfrei?
AB-33
Airbag-System (Störungsbeseitigung)
Ja
Nein
Airbag-Moduls/
Weiter bei Schritt
Fahrer auswech-
2.
seln. <Siehe AB-12
Airbag-Moduls/
Fahrer.>
B5M1098
