Montage und Installation
Anschluss des externen S -Ports am NTBA
0
Der externe S -Port der Tk-Anlage ist für den Anschluss an einen
0
oder mehrere NTBAs mit dem europäischen Protokoll DSS1 (Euro-
ISDN) und folgenden Anschlussarten ausgelegt:
Basisanschluss als Tk-Anlagenanschluss
Basisanschluss als Mehrgeräteanschluss
Je nach Anschlussart – Tk-Anlagenanschluss oder
Mehrgeräteanschluss – müssen Sie bezüglich des
Hinweis
NTBAs einige Unterschiede beachten:
– Am NTBA mit Mehrgeräteanschluss dürfen zusätzlich zur
Tk-Anlage auch noch andere ISDN-Geräte betrieben werden.
Wenn der NTBA mit einem 230-V-Netzkabel ausgerüstet ist und
parallel zur Tk-Anlage passive Geräte am NTBA angeschlossen
werden, muss der NTBA mit einer 230-V-Netzsteckdose verbun-
den werden.
– Am NTBA mit Tk-Anlagenanschluss darf nur ein ISDN-Gerät, in
diesem Fall also nur die Tk-Anlage betrieben werden. Alle weite-
ren ISDN-Geräte werden als interne Teilnehmer der Tk-Anlage
betrieben.
Folgende Anschlussvarianten sind möglich:
Bei geringer Entfernung zwischen den Geräten und Verwendung
des S -Ports auf der Basisplatine – Verbindung über das im Lie-
0
ferumfang der Tk-Anlage enthaltene ISDN-Kabel
Bei geringer Entfernung zwischen den Geräten und Verwendung
eines S -Ports auf dem COMpact 2ISDN-Modul – Verbindung
0
über das im Lieferumfang des Moduls enthaltene Kabel
Bei großer Entfernung zwischen den Geräten – Verbindung über
fest verlegtes Installationskabel (siehe
fest verlegen auf Seite 16)
Überspannungen, wie sie bei Gewitter auftreten, kön-
nen zu einem lebensgefährlichen elektrischen Schlag
oder zur Beschädigung bzw. Zerstörung der Anlage
Warnung
führen.
– Alle Kabel müssen innerhalb des Gebäudes verlegt werden.
Verbinden Sie die beiden Geräte bei geringer Entfernung wie folgt:
1. Basisplatine: Stecken Sie ein Ende des ISDN-Kabels in die
Westernbuchse mit der Bezeichnung „S
COMpact 2ISDN-Modul: Legen Sie die Adern an den vier Klem-
men des betreffenden S
Kabelfarben und die dazu passende Beschriftung der Klemmen
(gelb=ye, grün=gn, braun=bn, weiß=wh).
2. Stecken Sie das andere Ende des ISDN-Kabels in die Western-
buchse des NTBAs.
Beachten Sie folgende Hinweise bei der Verbindung
über das im Lieferumfang enthaltene Kabel:
Hinweis
– Schalten Sie die Abschlusswiderstände an beiden Enden der
Verbindung ein, also im NTBA und in der Tk-Anlage am betref-
fenden externen S -Port (siehe auch
0
– Möchten Sie den Westernstecker wieder aus der Buchse heraus-
ziehen, müssen Sie, um ihn zu lösen, gleichzeitig auf die Rast-
nase drücken.

Installationskabel fest verlegen

Für die Verbindung von NTBA und Tk-Anlage benötigen Sie folgen-
des Installationskabel:
Ungeschirmtes 4-adriges Installationskabel
(z. B. J-YY 2x2x0,6 St III Bd)
16
Anschluss des externen S
(Abb.
(Abb.
Kapitel Installationskabel
1/U 1".
0 P0
-Ports auf. Beachten Sie dabei die
0
Seite 15).
-Ports am NTBA
0

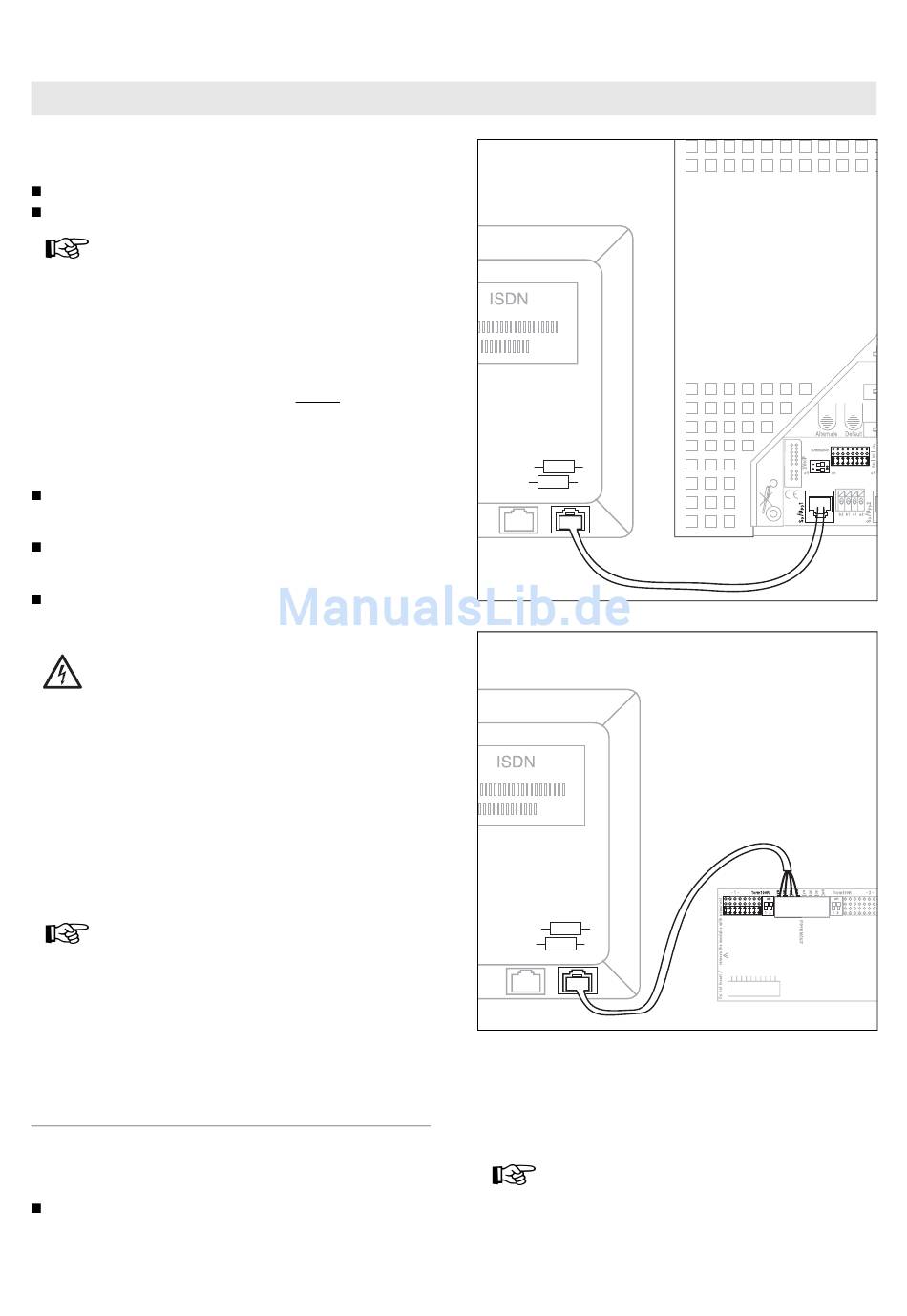

Abb. 12: NTBA an der
Basisplatine
12)
13)
Abb. 13: NTBA am COMpact 2ISDN-Modul
Verbinden Sie die beiden Geräte wie folgt:
1. Legen Sie die Adern an den vier Klemmen des NTBAs auf.
2. Verbinden Sie den NTBA wie in
des externen S
Beachten Sie folgende Hinweise bei der Verbindung
über fest verlegtes Installationskabel:
Hinweis
– Verwenden Sie bei ungünstigen Bedingungen (z. B. die Nähe
eines starken Senders oder einer Starkstromleitung) ein
geschirmtes Kabel.
Abb. 14 mit den vier Klemmen
-Ports.
0
