3.5.10 Mechanisches Antriebssystem
Das Pedelec wird wie ein Fahrrad mit Muskelkraft
angetrieben.
Die Kraft, die durch das Treten der Pedale in
Fahrtrichtung aufgewendet wird, treibt das vordere
Kettenrad an. Über die Kette oder den Riemen wird die
Kraft auf das hintere Kettenrad und dann auf das
Hinterrad übertragen.
2

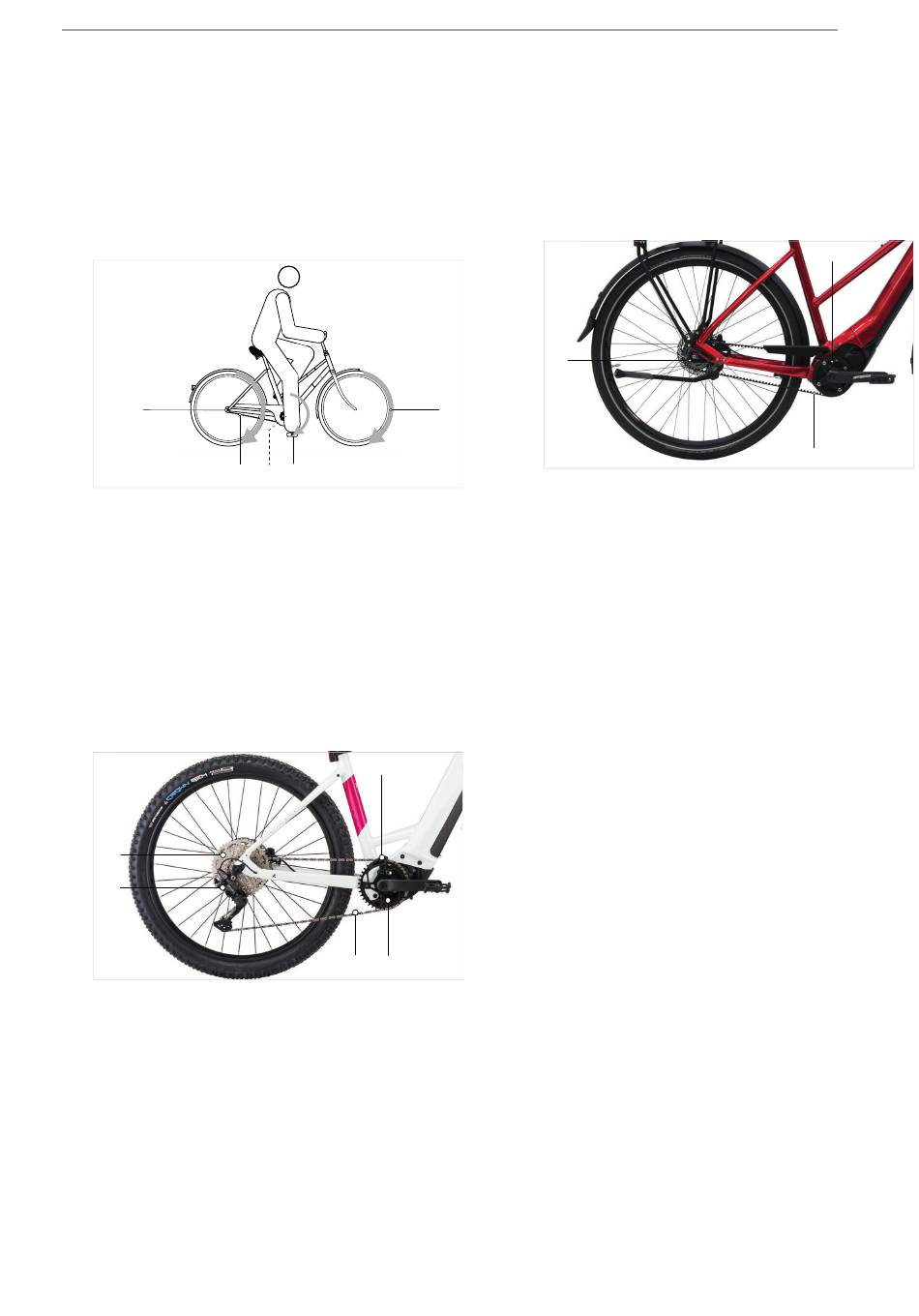

Abbildung 46: Schema mechanisches Antriebssystem
1 Fahrtrichtung
2 Kette oder Riemen
3 hinteres Kettenblatt oder Riemenscheibe
4 vorderes Kettenblatt oder Riemenscheibe
5 Pedal
Das Pedelec ist entweder mit Ketten- oder
Riemenantrieb ausgestattet.
3.5.10.1 Aufbau Kettenantrieb
2
1
Abbildung 47: Schema Kettenantrieb mit Kettenschaltung
1 Umwerfer
2 Kassette, Zahnkranz
3 Schaltwerk
4 Kette
5 Kettenrad
MY23I0a - 51_3.0_12.11.2024
3 4 5
1
3 4
Der Kettenantrieb ist kompatibel mit einer
• Rücktrittbremse,
• Nabenschaltung oder
• Kettenschaltung.
3.5.10.2 Aufbau Riemenantrieb
2
1
Abbildung 48: Schema Riemenantrieb
1 vordere Riemenscheibe
2 hintere Riemenscheibe
3 Riemen
Der Riemenantrieb ist kompatibel mit
• Rücktrittbremse und
• Nabenschaltung.
Der Riemenantrieb ist nicht kompatibel mit einer
Kettenschaltung.
