3.5.4 Bremse
Das Bremssystem eines Pedelec wird primär über
die Bremshebel am Lenker bedient.
• Wird der linke Bremshebel gezogen, wird die
Bremse am Vorderrad aktiviert.
• Wird der rechte Bremshebel gezogen, wird die
Bremse am Hinterrad aktiviert.
Die Bremsen dienen der Regulierung der
Geschwindigkeit und auch als Not-Halt. Im Notfall
führt das Anziehen der Bremsen zu einem
schnellen und sicheren Halt.
Die Aktivierung der Bremse über die Bremshebel
erfolgt entweder
• per Bremshebel und Bremszug (mechanische
Bremse) oder
• per Bremshebel und hydraulischer Bremsleitung
(hydraulische Bremse).
3.5.4.1 Mechanische Bremse
Über einen Draht im Inneren des Bremszugs
(auch Bowdenzug genannt) ist der Bremshebel
mit der Bremse verbunden.

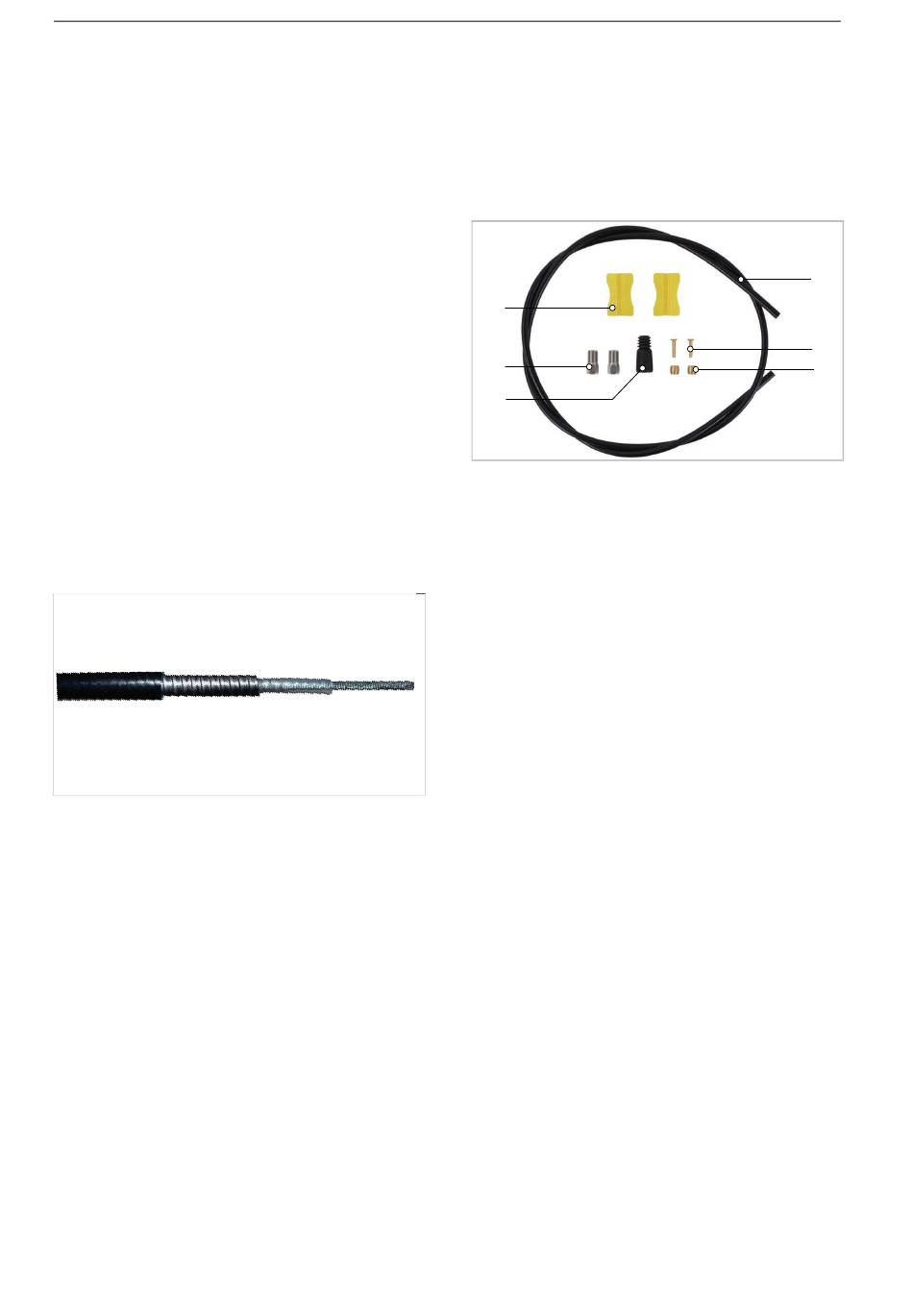

Abbildung 32: Aufbau Bowdenzug
MY23I0a - 51_3.0_12.11.2024
2
3.5.4.2 Hydraulische Bremse
In einem geschlossenen Schlauchsystem befindet
sich Bremsflüssigkeit. Wird der Bremshebel
gezogen, wird über die Bremsflüssigkeit die
Bremse am Rad aktiviert.
2
3
4
Abbildung 33: Bestandteile der Bremsleitung
1 Bremsleitung
2 Leitungshalter
3 Überwurfmutter
4 Abdeckkappe
5 Olive
6 Insert Pin
Beschreibung
1
6
5
