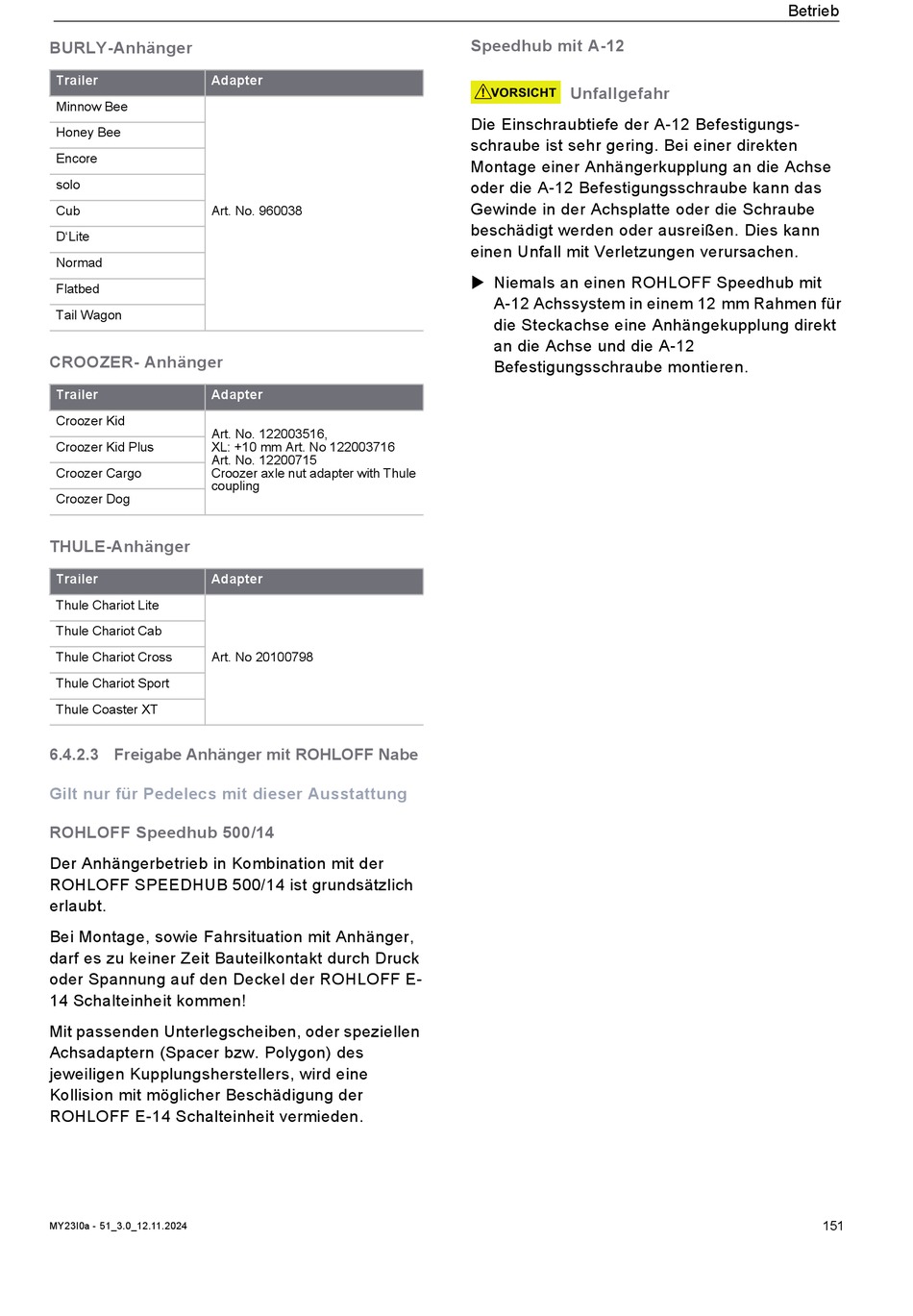

I:SY E5 ZR F ADVENTURE Abbildungen Zur Bedienungsanleitung Seite 151

BURLY-Anhänger
Trailer Adapter
Minnow Bee
Honey Bee
Encore
solo
Cub Art. No. 960038
D'Lite
Normad
Flatbed
Tail Wagon
CROOZER- Anhänger
Trailer Adapter
Croozer Kid
Art. No. 122003516,
Croozer Kid Plus XL: +10 mm Art. No 122003716
Art. No. 12200715
Croozer Cargo Croozer axle nut adapter with Thule
coupling
Croozer Dog
THULE-Anhänger
Trailer Adapter
Thule Chariot Lite
Thule Chariot Cab
Thule Chariot Cross Art. No 20100798
Thule Chariot Sport
Thule Coaster XT
6.4.2.3 Freigabe Anhänger mit ROHLOFF Nabe
Gilt nur für Pedelecs mit dieser Ausstattung
ROHLOFF Speedhub 500/14
Der Anhängerbetrieb in Kombination mit der
ROHLOFF SPEEDHUB 500/14 ist grundsätzlich
erlaubt.
Bei Montage, sowie Fahrsituation mit Anhänger,
darf es zu keiner Zeit Bauteilkontakt durch Druck
oder Spannung auf den Deckel der ROHLOFF E-
14 Schalteinheit kommen!
Mit passenden Unterlegscheiben, oder speziellen
Achsadaptern (Spacer bzw. Polygon) des
jeweiligen Kupplungsherstellers, wird eine
Kollision mit möglicher Beschädigung der
ROHLOFF E-14 Schalteinheit vermieden.
MY23I0a - 51_3.0_12.11.2024
Speedhub mit A-12
Unfallgefahr
! VORSICHT
Die Einschraubtiefe der A-12 Befestigungs-
schraube ist sehr gering. Bei einer direkten
Montage einer Anhängerkupplung an die Achse
oder die A-12 Befestigungsschraube kann das
Gewinde in der Achsplatte oder die Schraube
beschädigt werden oder ausreißen. Dies kann
einen Unfall mit Verletzungen verursachen.
 Niemals an einen ROHLOFF Speedhub mit
A-12 Achssystem in einem 12 mm Rahmen für
die Steckachse eine Anhängekupplung direkt
an die Achse und die A-12
Befestigungsschraube montieren.
Betrieb
151
