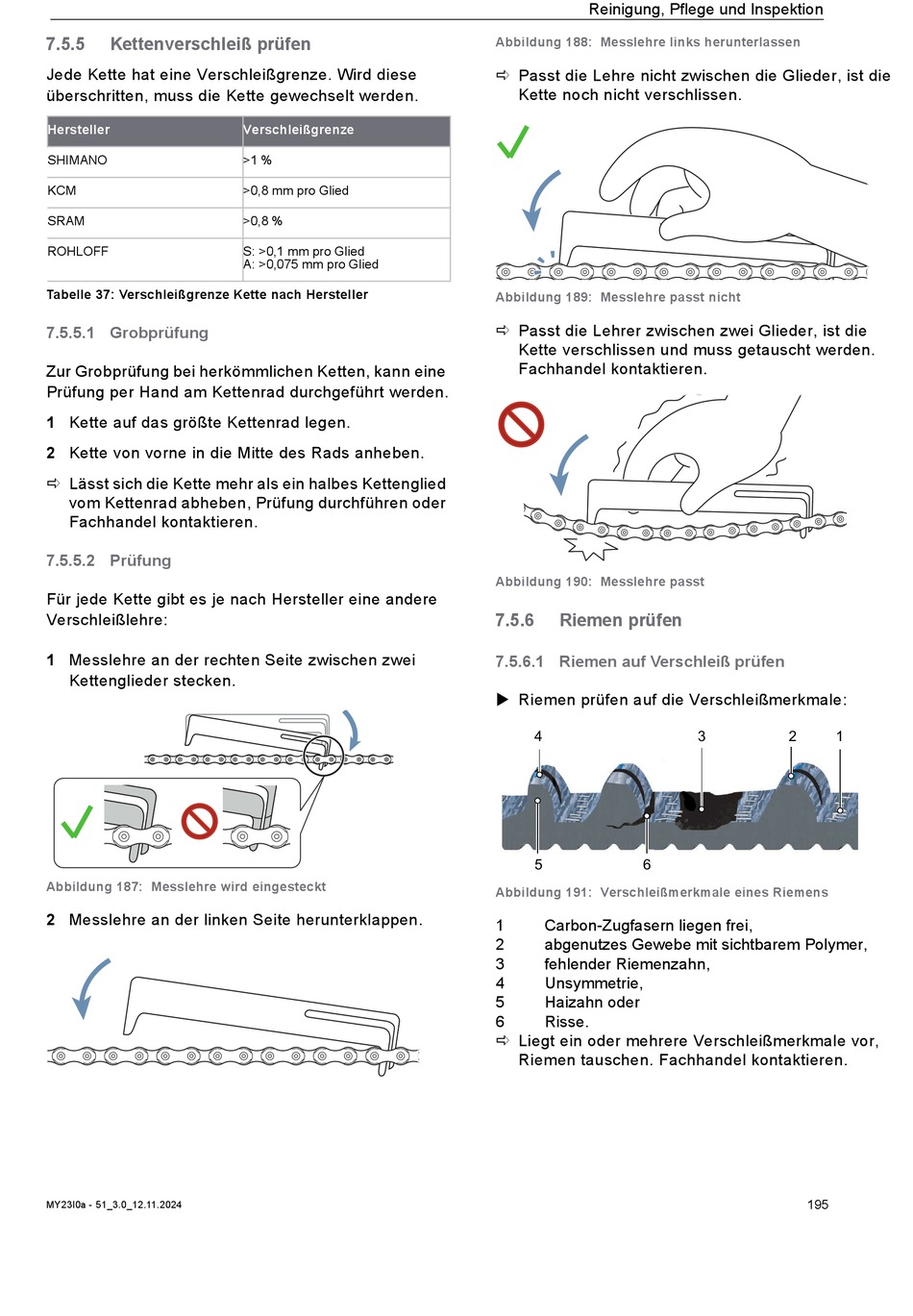

I:SY E5 ZR F ADVENTURE Abbildungen Zur Bedienungsanleitung Seite 195

7.5.5 Kettenverschleiß prüfen
Jede Kette hat eine Verschleißgrenze. Wird diese
überschritten, muss die Kette gewechselt werden.
Hersteller
SHIMANO
KCM
SRAM
ROHLOFF
Tabelle 37: Verschleißgrenze Kette nach Hersteller
7.5.5.1 Grobprüfung
Zur Grobprüfung bei herkömmlichen Ketten, kann eine
Prüfung per Hand am Kettenrad durchgeführt werden.
1 Kette auf das größte Kettenrad legen.
2 Kette von vorne in die Mitte des Rads anheben.
 Lässt sich die Kette mehr als ein halbes Kettenglied
vom Kettenrad abheben, Prüfung durchführen oder
Fachhandel kontaktieren.
7.5.5.2 Prüfung
Für jede Kette gibt es je nach Hersteller eine andere
Verschleißlehre:
1 Messlehre an der rechten Seite zwischen zwei
Kettenglieder stecken.
Abbildung 187: Messlehre wird eingesteckt
2 Messlehre an der linken Seite herunterklappen.
MY23I0a - 51_3.0_12.11.2024
Verschleißgrenze
>1 %
>0,8 mm pro Glied
>0,8 %
S: >0,1 mm pro Glied
A: >0,075 mm pro Glied
Reinigung, Pflege und Inspektion
Abbildung 188: Messlehre links herunterlassen
 Passt die Lehre nicht zwischen die Glieder, ist die
Kette noch nicht verschlissen.
Abbildung 189: Messlehre passt nicht
 Passt die Lehrer zwischen zwei Glieder, ist die
Kette verschlissen und muss getauscht werden.
Fachhandel kontaktieren.
Abbildung 190: Messlehre passt
7.5.6 Riemen prüfen
7.5.6.1 Riemen auf Verschleiß prüfen
 Riemen prüfen auf die Verschleißmerkmale:
4
5 6
Abbildung 191: Verschleißmerkmale eines Riemens
1 Carbon-Zugfasern liegen frei,
2 abgenutzes Gewebe mit sichtbarem Polymer,
3 fehlender Riemenzahn,
4 Unsymmetrie,
5 Haizahn oder
6 Risse.
 Liegt ein oder mehrere Verschleißmerkmale vor,
Riemen tauschen. Fachhandel kontaktieren.
3 2 1
