I:SY E5 ZR F ADVENTURE Abbildungen Zur Bedienungsanleitung Seite 51

1

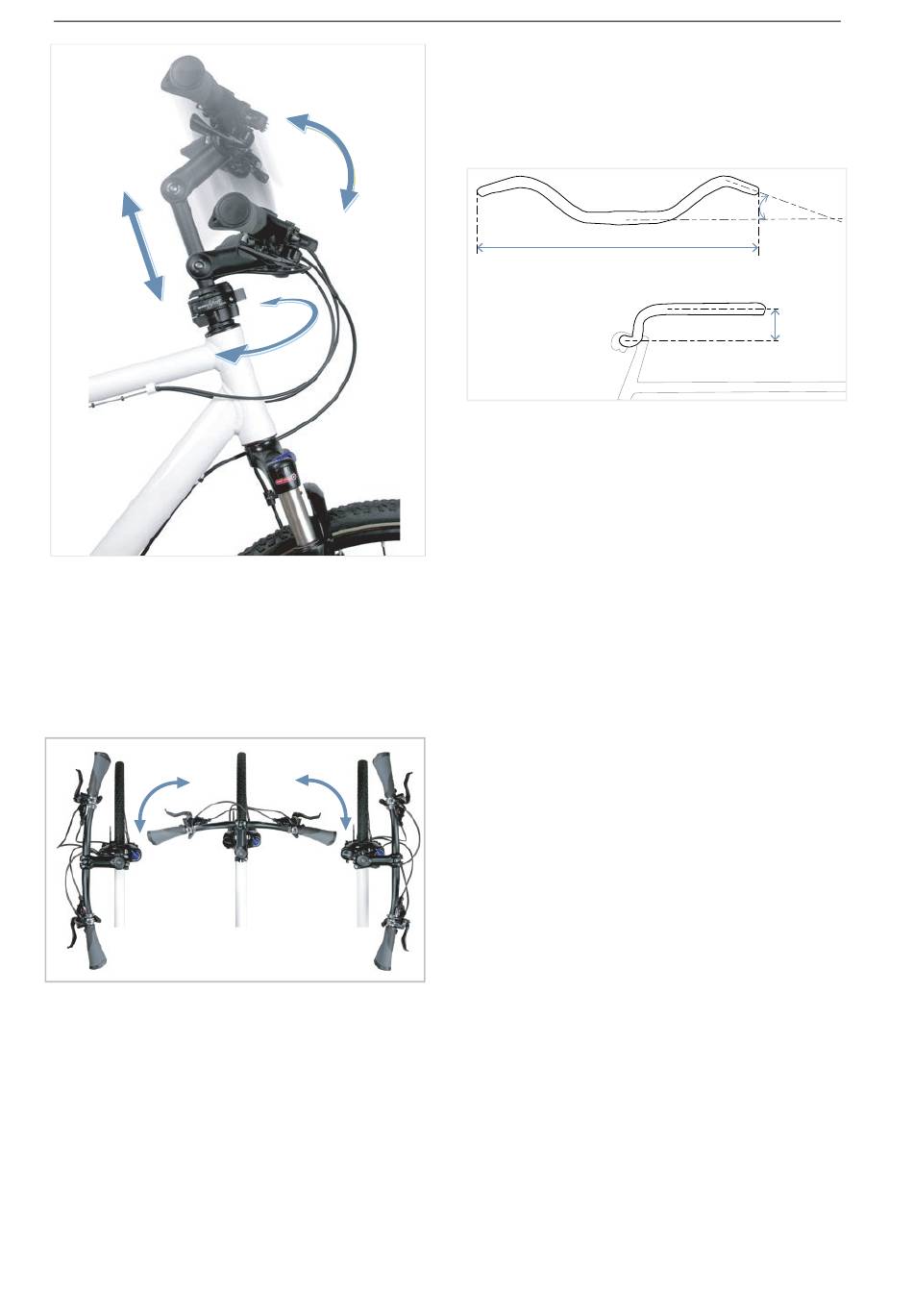

Abbildung 5: Beispiel BY.SCHULZ Speedlifter Twist Pro
SDS
Die Verstellung der Höhe und des Vorbau-
Winkels erhöhen den Fahrkomfort, indem auf
längeren Touren unterschiedliche Fahrpositionen
eingenommen werden können. Die Twist-
Funktion dient zum raumsparenden Parken.
Abbildung 6: Twist-Funktion, Beispiel BY.SCHULZ
MY23I0a - 51_3.0_12.11.2024
3
2
3.5.1.5 Lenker
Das Pedelec wird über den Lenker gesteuert. Der
Lenker dient zum Abstützen des Oberkörpers und
ist Halterung der Bedien- und Ablesebauteile
(siehe Kapitel 3.5.1).
2
Abbildung 7: Maße Lenker
Die wichtigsten Maße eines Lenkers sind:
1 Höhe (engl. rise)
2 Breite
3 Griffwinkel
Beschreibung
3
1
51
