6.3.16.5 Griffweite MAGURA Scheibenbremse der
Handbremse
Gilt nur für Pedelecs mit dieser Ausstattung
Sturz durch Fehleinstellung der
WARNUNG
!
Griffweite
Bei falsch eingestellten oder falsch montierten
Bremszylindern kann die Bremsleistung jederzeit
vollständig verloren gehen. Ein Sturz mit Verletzungen
kann die Folge sein.
Sicherstellen, dass die fest gezogene Handbremse
einen Mindestabstand von 20 mm zum Lenker
besitzt.

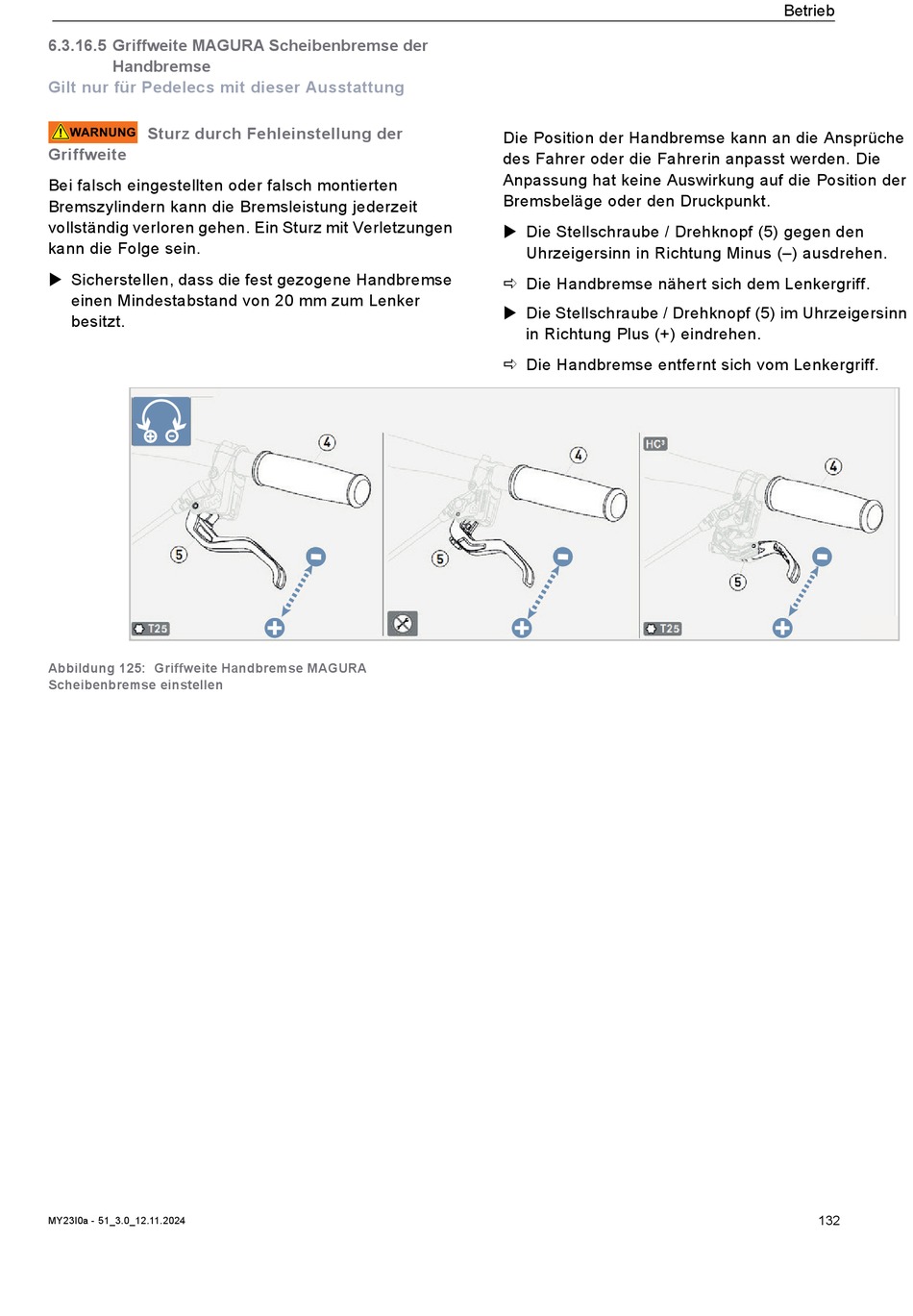

Abbildung 125: Griffweite Handbremse MAGURA
Scheibenbremse einstellen
MY23I0a - 51_3.0_12.11.2024
Die Position der Handbremse kann an die Ansprüche
des Fahrer oder die Fahrerin anpasst werden. Die
Anpassung hat keine Auswirkung auf die Position der
Bremsbeläge oder den Druckpunkt.
Die Stellschraube / Drehknopf (5) gegen den
Uhrzeigersinn in Richtung Minus (–) ausdrehen.
Die Handbremse nähert sich dem Lenkergriff.
Die Stellschraube / Drehknopf (5) im Uhrzeigersinn
in Richtung Plus (+) eindrehen.
Die Handbremse entfernt sich vom Lenkergriff.
Betrieb
132
