3.5.4.3 Scheibenbremse
4

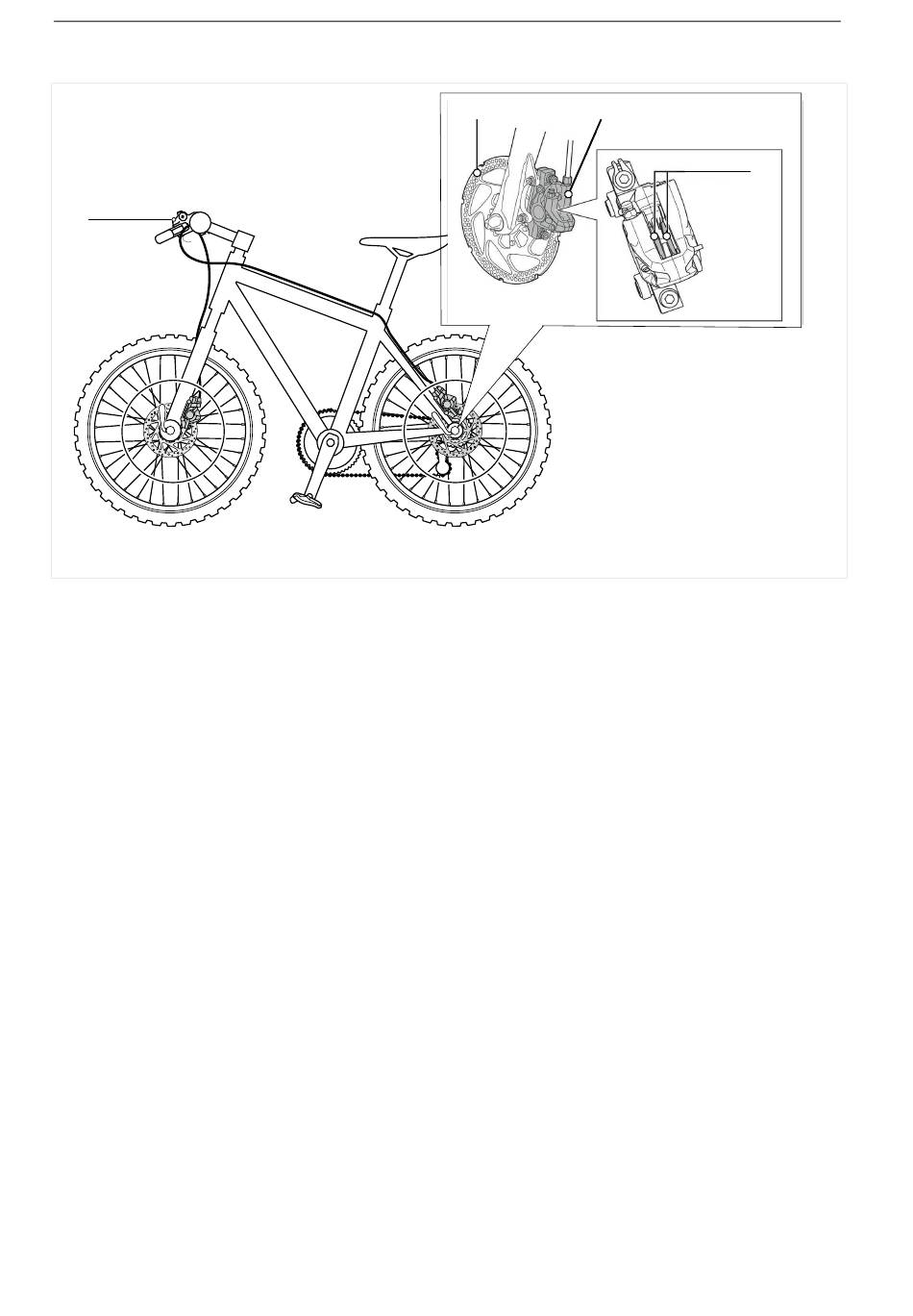

Abbildung 34: Bremssystem mit Scheibenbremse, Beispiel
1 Bremsbelag
2 Bremsadapter
3 Bremsscheibe
4 Bremshebel
Bei einem Pedelec mit einer Scheibenbremse ist
die Bremsscheibe mit der Nabe fest verschraubt.
Der Bremsdruck wird durch Ziehen des
Bremshebels aufgebaut. Über die
Bremsflüssigkeit wird der Druck durch die
Bremsleitungen an die Zylinder im Bremssattel
weitergeleitet.
Die Bremskraft wird durch eine Untersetzung
verstärkt und auf die Bremsbeläge übertragen.
Diese bremsen mechanisch die Bremsscheibe ab.
Wird der Bremshebel gezogen, werden die
Bremsbeläge auf die Bremsscheibe gepresst und
die Bewegung des Rads bis zum Stillstand
verzögert.
