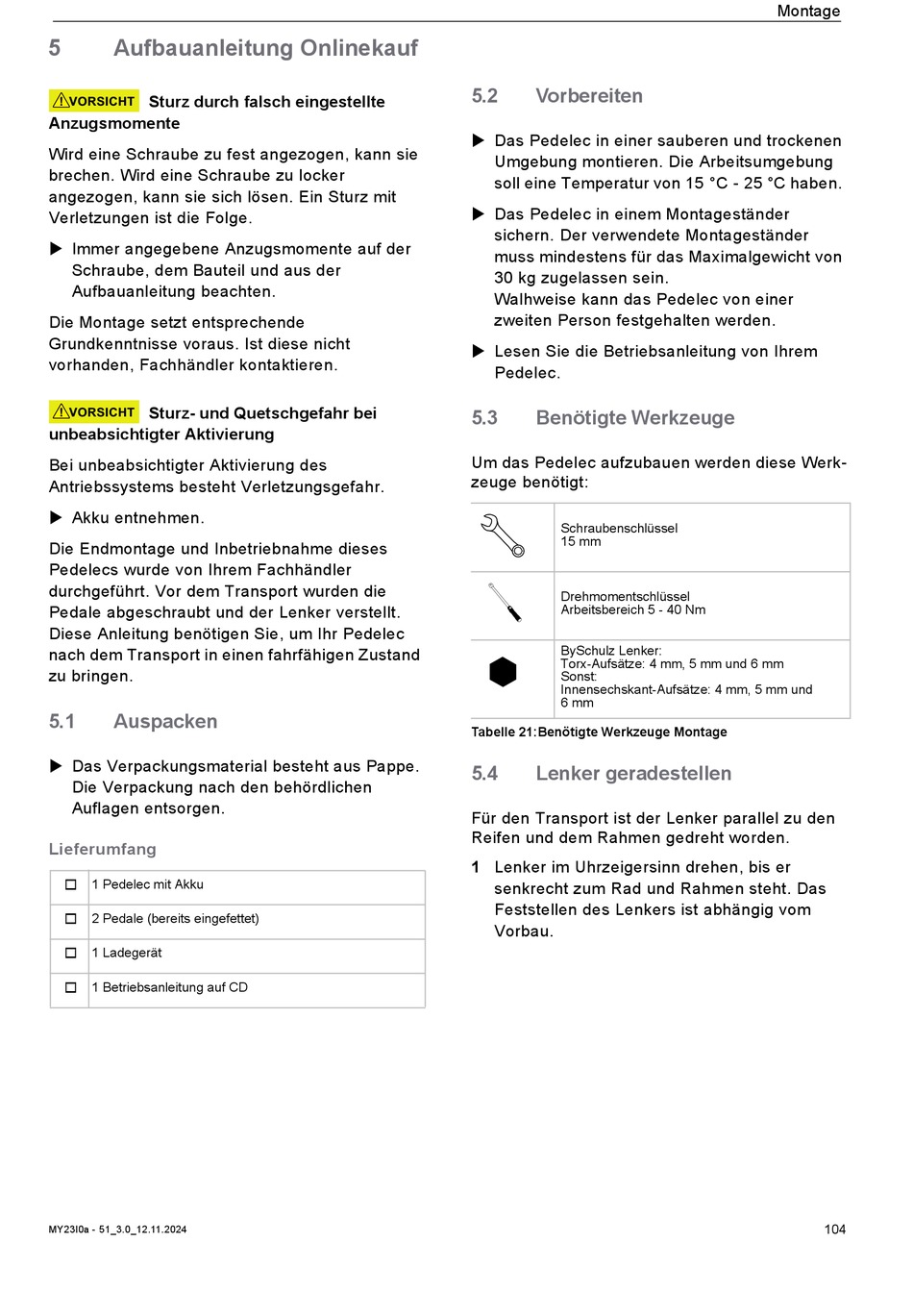

I:SY E5 ZR F ADVENTURE Abbildungen Zur Bedienungsanleitung Seite 104

5 Aufbauanleitung Onlinekauf
Sturz durch falsch eingestellte
! VORSICHT
Anzugsmomente
Wird eine Schraube zu fest angezogen, kann sie
brechen. Wird eine Schraube zu locker
angezogen, kann sie sich lösen. Ein Sturz mit
Verletzungen ist die Folge.
 Immer angegebene Anzugsmomente auf der
Schraube, dem Bauteil und aus der
Aufbauanleitung beachten.
Die Montage setzt entsprechende
Grundkenntnisse voraus. Ist diese nicht
vorhanden, Fachhändler kontaktieren.
Sturz- und Quetschgefahr bei
! VORSICHT
unbeabsichtigter Aktivierung
Bei unbeabsichtigter Aktivierung des
Antriebssystems besteht Verletzungsgefahr.
 Akku entnehmen.
Die Endmontage und Inbetriebnahme dieses
Pedelecs wurde von Ihrem Fachhändler
durchgeführt. Vor dem Transport wurden die
Pedale abgeschraubt und der Lenker verstellt.
Diese Anleitung benötigen Sie, um Ihr Pedelec
nach dem Transport in einen fahrfähigen Zustand
zu bringen.
5.1 Auspacken
 Das Verpackungsmaterial besteht aus Pappe.
Die Verpackung nach den behördlichen
Auflagen entsorgen.
Lieferumfang
1 Pedelec mit Akku

2 Pedale (bereits eingefettet)

1 Ladegerät

1 Betriebsanleitung auf CD

MY23I0a - 51_3.0_12.11.2024
5.2 Vorbereiten
 Das Pedelec in einer sauberen und trockenen
Umgebung montieren. Die Arbeitsumgebung
soll eine Temperatur von 15 °C - 25 °C haben.
 Das Pedelec in einem Montageständer
sichern. Der verwendete Montageständer
muss mindestens für das Maximalgewicht von
30 kg zugelassen sein.
Walhweise kann das Pedelec von einer
zweiten Person festgehalten werden.
 Lesen Sie die Betriebsanleitung von Ihrem
Pedelec.
5.3 Benötigte Werkzeuge
Um das Pedelec aufzubauen werden diese Werk-
zeuge benötigt:
Schraubenschlüssel
15 mm
Drehmomentschlüssel
Arbeitsbereich 5 - 40 Nm
BySchulz Lenker:
Torx-Aufsätze: 4 mm, 5 mm und 6 mm
Sonst:
Innensechskant-Aufsätze: 4 mm, 5 mm und
6 mm
Tabelle 21:Benötigte Werkzeuge Montage
5.4 Lenker geradestellen
Für den Transport ist der Lenker parallel zu den
Reifen und dem Rahmen gedreht worden.
1 Lenker im Uhrzeigersinn drehen, bis er
senkrecht zum Rad und Rahmen steht. Das
Feststellen des Lenkers ist abhängig vom
Vorbau.
Montage
104
