6.3.19.1 SAG SR SUNTOUR Stahl-Federgabel einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
Die Gabel kann mittels Vorspannung der
Stahlfeder auf das Gewicht des Fahrers und den
bevorzugten Fahrstil eingestellt werden. Es wird

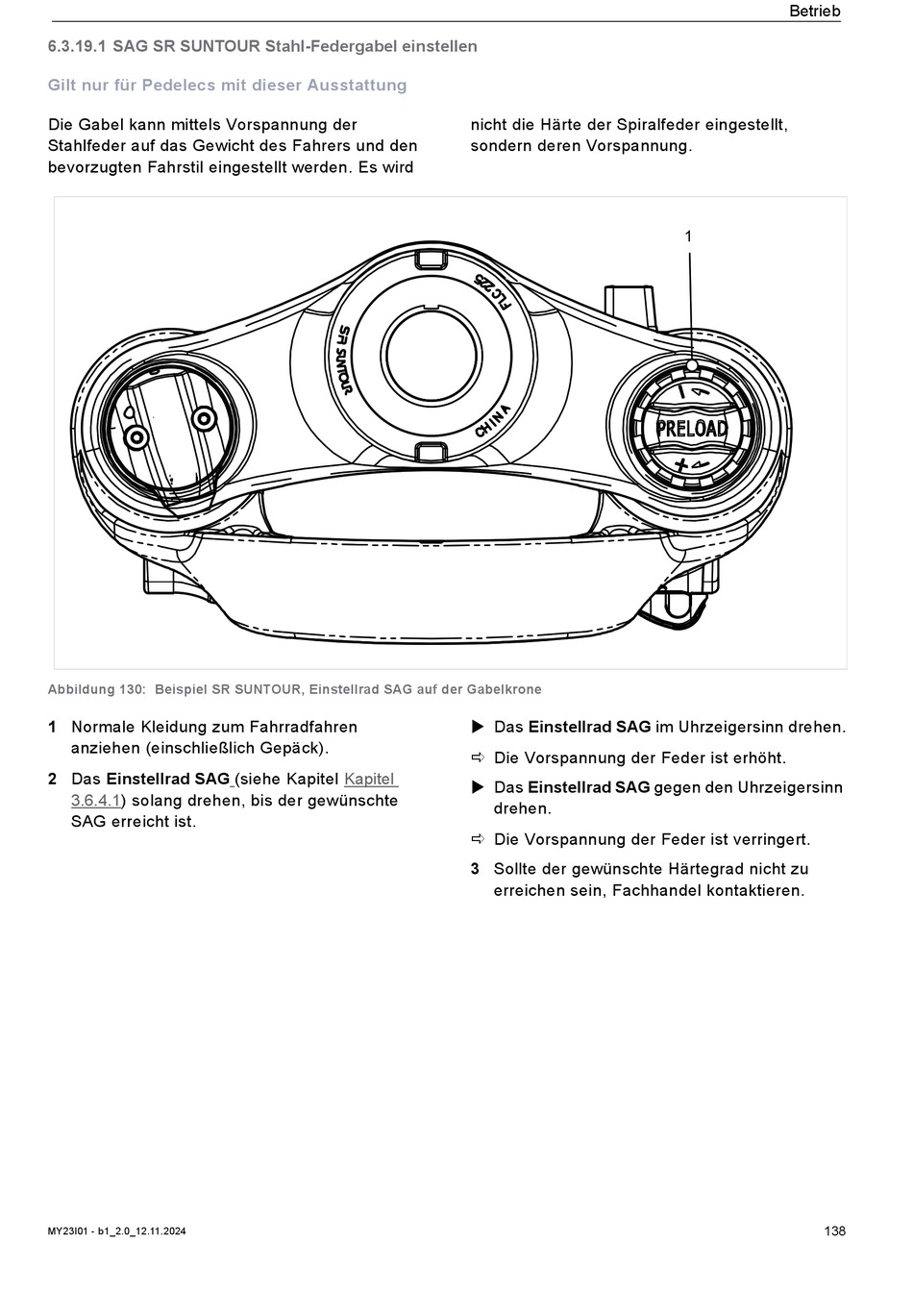

Abbildung 130: Beispiel SR SUNTOUR, Einstellrad SAG auf der Gabelkrone
1 Normale Kleidung zum Fahrradfahren
anziehen (einschließlich Gepäck).
2 Das Einstellrad SAG (siehe Kapitel
3.6.4.1) solang drehen, bis der gewünschte
SAG erreicht ist.
MY23I01 - b1_2.0_12.11.2024
nicht die Härte der Spiralfeder eingestellt,
sondern deren Vorspannung.
 Das Einstellrad SAG im Uhrzeigersinn drehen.
 Die Vorspannung der Feder ist erhöht.
Kapitel
 Das Einstellrad SAG gegen den Uhrzeigersinn
drehen.
 Die Vorspannung der Feder ist verringert.
3 Sollte der gewünschte Härtegrad nicht zu
erreichen sein, Fachhandel kontaktieren.
