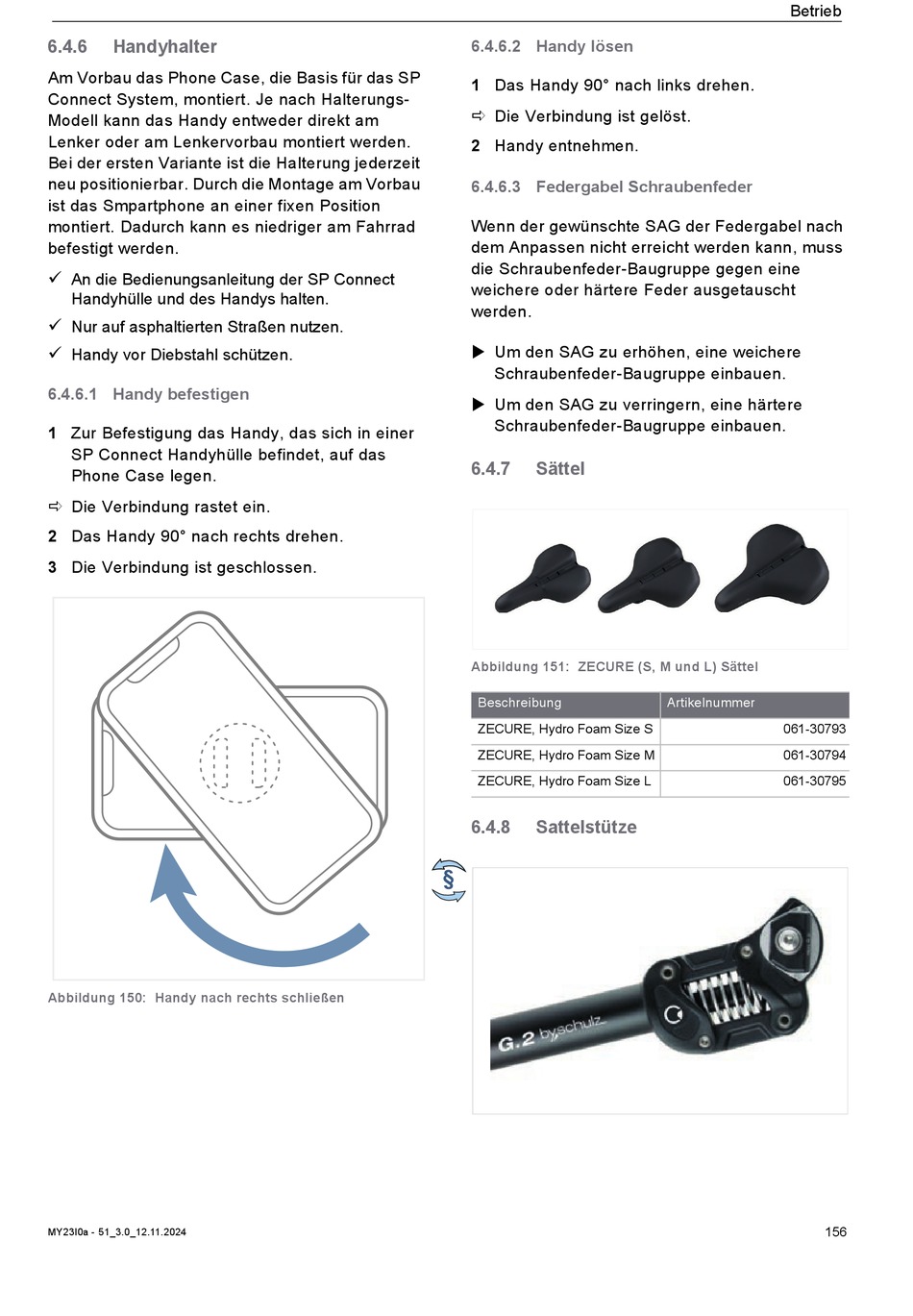

I:SY E5 ZR F ADVENTURE Abbildungen Zur Bedienungsanleitung Seite 156

6.4.6 Handyhalter
Am Vorbau das Phone Case, die Basis für das SP
Connect System, montiert. Je nach Halterungs-
Modell kann das Handy entweder direkt am
Lenker oder am Lenkervorbau montiert werden.
Bei der ersten Variante ist die Halterung jederzeit
neu positionierbar. Durch die Montage am Vorbau
ist das Smpartphone an einer fixen Position
montiert. Dadurch kann es niedriger am Fahrrad
befestigt werden.
An die Bedienungsanleitung der SP Connect

Handyhülle und des Handys halten.
 Nur auf asphaltierten Straßen nutzen.
Handy vor Diebstahl schützen.

6.4.6.1 Handy befestigen
1 Zur Befestigung das Handy, das sich in einer
SP Connect Handyhülle befindet, auf das
Phone Case legen.
 Die Verbindung rastet ein.
2 Das Handy 90° nach rechts drehen.
3 Die Verbindung ist geschlossen.
Abbildung 150: Handy nach rechts schließen
MY23I0a - 51_3.0_12.11.2024
6.4.6.2 Handy lösen
1 Das Handy 90° nach links drehen.
 Die Verbindung ist gelöst.
2 Handy entnehmen.
6.4.6.3 Federgabel Schraubenfeder
Wenn der gewünschte SAG der Federgabel nach
dem Anpassen nicht erreicht werden kann, muss
die Schraubenfeder-Baugruppe gegen eine
weichere oder härtere Feder ausgetauscht
werden.
 Um den SAG zu erhöhen, eine weichere
Schraubenfeder-Baugruppe einbauen.
 Um den SAG zu verringern, eine härtere
Schraubenfeder-Baugruppe einbauen.
6.4.7 Sättel
Abbildung 151: ZECURE (S, M und L) Sättel
Beschreibung
ZECURE, Hydro Foam Size S
ZECURE, Hydro Foam Size M
ZECURE, Hydro Foam Size L
6.4.8 Sattelstütze
§
Betrieb
Artikelnummer
061-30793
061-30794
061-30795
156
