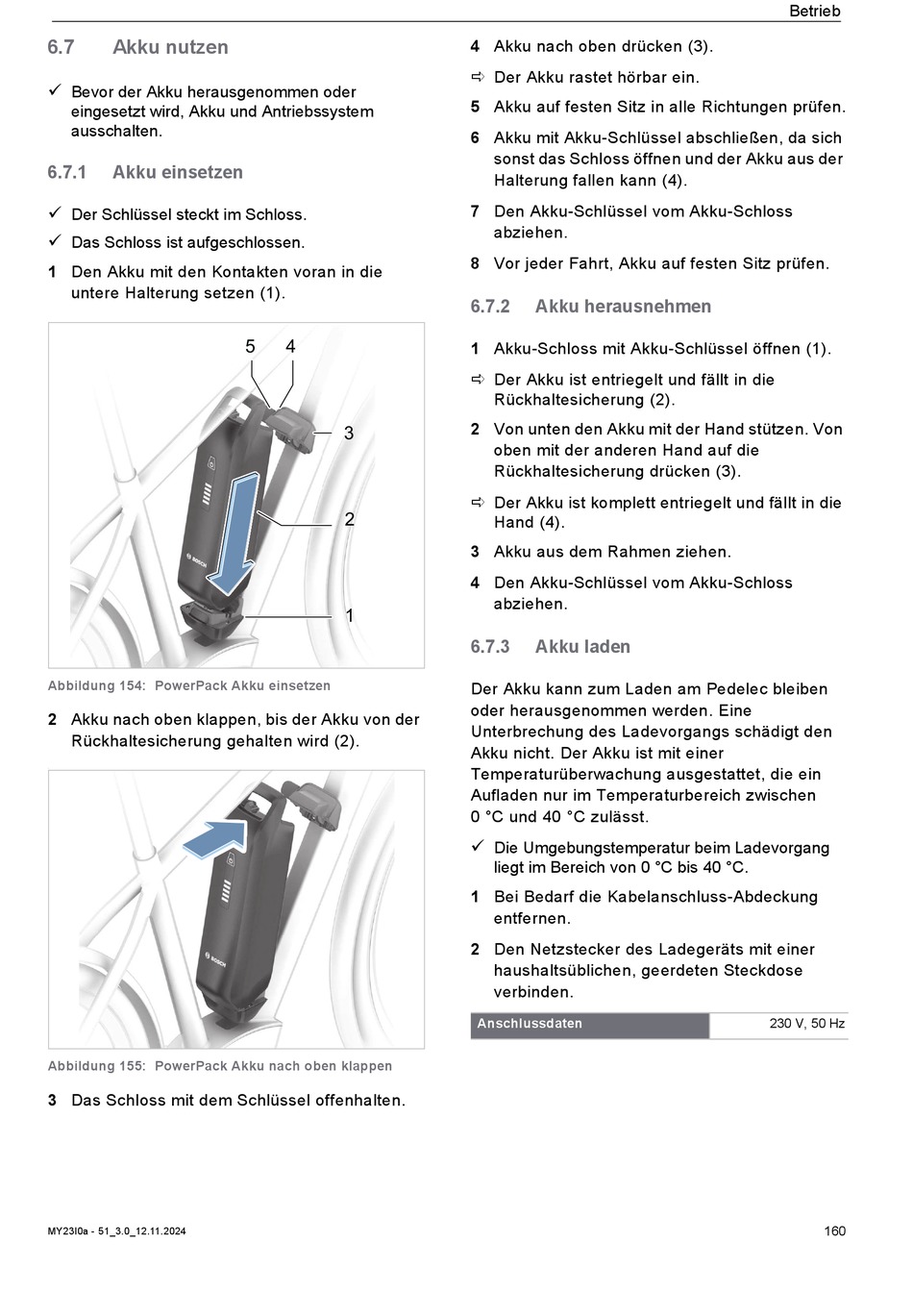

6.7 Akku nutzen
Bevor der Akku herausgenommen oder

eingesetzt wird, Akku und Antriebssystem
ausschalten.
6.7.1 Akku einsetzen
Der Schlüssel steckt im Schloss.

Das Schloss ist aufgeschlossen.

1 Den Akku mit den Kontakten voran in die
untere Halterung setzen (1).
Abbildung 154: PowerPack Akku einsetzen
2 Akku nach oben klappen, bis der Akku von der
Rückhaltesicherung gehalten wird (2).
.
4)
5)
6)
Abbildung 155: PowerPack Akku nach oben klappen
3 Das Schloss mit dem Schlüssel offenhalten.
MY23I0a - 51_3.0_12.11.2024
5 4
3
2
1
4 Akku nach oben drücken (3).
 Der Akku rastet hörbar ein.
5 Akku auf festen Sitz in alle Richtungen prüfen.
6 Akku mit Akku-Schlüssel abschließen, da sich
sonst das Schloss öffnen und der Akku aus der
Halterung fallen kann (4).
7 Den Akku-Schlüssel vom Akku-Schloss
abziehen.
8 Vor jeder Fahrt, Akku auf festen Sitz prüfen.
6.7.2 Akku herausnehmen
1 Akku-Schloss mit Akku-Schlüssel öffnen (1).
 Der Akku ist entriegelt und fällt in die
Rückhaltesicherung (2).
2 Von unten den Akku mit der Hand stützen. Von
oben mit der anderen Hand auf die
Rückhaltesicherung drücken (3).
 Der Akku ist komplett entriegelt und fällt in die
Hand (4).
3 Akku aus dem Rahmen ziehen.
4 Den Akku-Schlüssel vom Akku-Schloss
abziehen.
6.7.3 Akku laden
Der Akku kann zum Laden am Pedelec bleiben
oder herausgenommen werden. Eine
Unterbrechung des Ladevorgangs schädigt den
Akku nicht. Der Akku ist mit einer
Temperaturüberwachung ausgestattet, die ein
Aufladen nur im Temperaturbereich zwischen
0 °C und 40 °C zulässt.
Die Umgebungstemperatur beim Ladevorgang

liegt im Bereich von 0 °C bis 40 °C.
1 Bei Bedarf die Kabelanschluss-Abdeckung
entfernen.
2 Den Netzstecker des Ladegeräts mit einer
haushaltsüblichen, geerdeten Steckdose
verbinden.
Anschlussdaten
Betrieb
230 V, 50 Hz
