5.7 Pedale montieren
Damit sich die Pedale beim Pedalieren nicht
lösen, haben diese zwei unterschiedliche
Gewinde.
• Das in Fahrtrichtung linke Pedal hat ein
Linksgewinde und ist mit L gekennzeichnet.
• Das in Fahrtrichtung rechte Pedal hat ein
Rechtsgewinde und ist mit R gekennzeichnet.
Die Markierung befindet sich entweder auf dem
Kopfende, der Achse oder dem Pedalkörper.
L

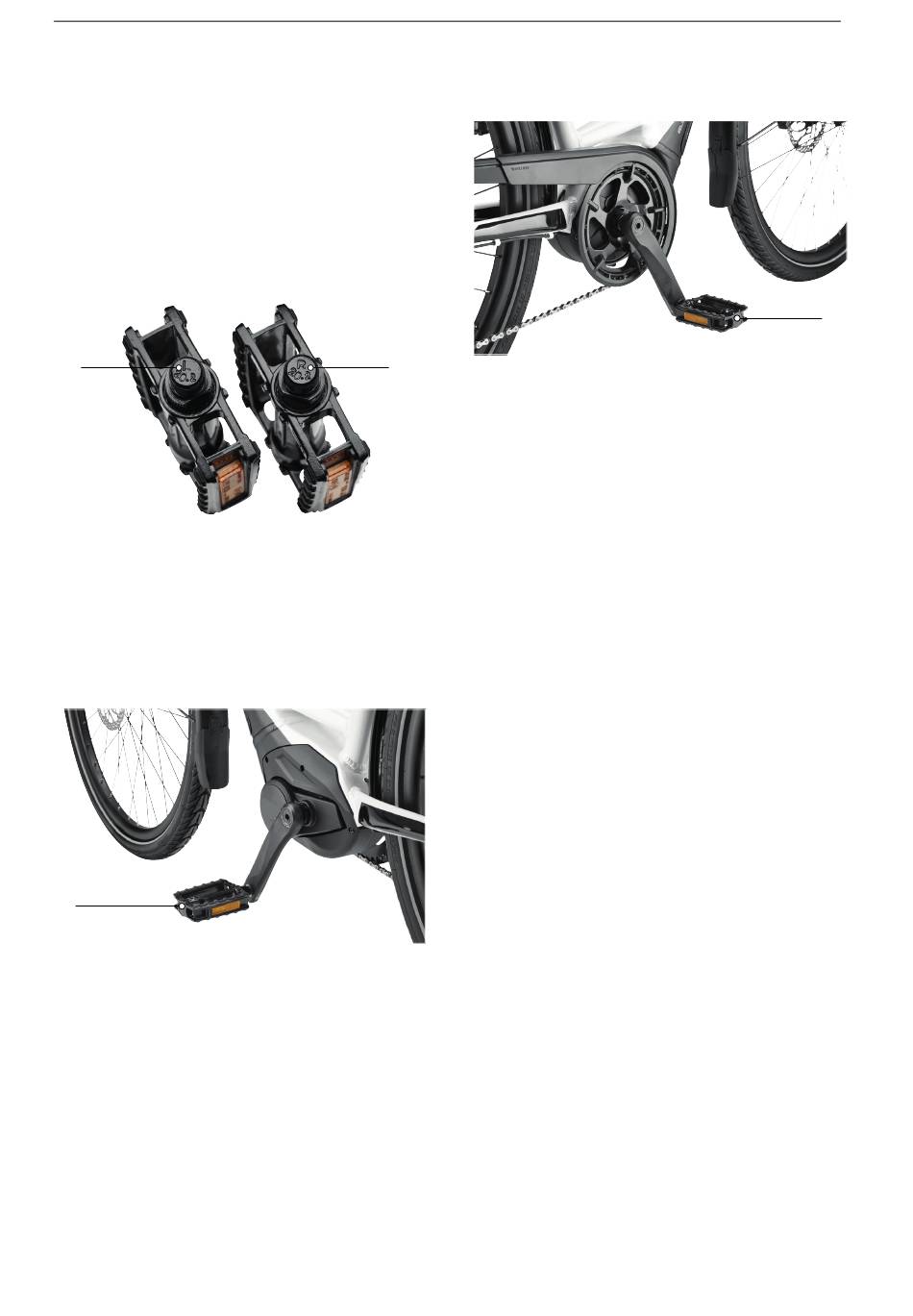

Abbildung 78: Beispiel Kennzeichnung von Pedalen
1 Gewinde beider Pedale mit wasserresistentem
Fett bestreichen.
2 Das mit L gekennzeichnete Pedal mit der Hand
gegen den Uhrzeigersinn in den in
Fahrtrichtung gesehenen linken Kurbelarm
drehen.
L
Abbildung 79: L Pedal im linken Kurbelarm
MY23I0a - 51_3.0_12.11.2024
R
L
3 Das mit R gekennzeichnete Pedal mit der
Hand im Uhrzeigersinn in den in Fahrtrichtung
gesehen rechten Kurbelarm drehen.
Abbildung 80: R Pedal im rechten Kurbelarm
4 Mit einem 15 mm Schraubenschlüssel das
linke Pedalgewinde gegen den Uhrzeigersinn
und das rechte Pedalgewinde im
Uhrzeigersinn mit einem Anzugswert von
33 - 35 Nm festdrehen.
Montage
R
