6.3.16.6 Druckpunkt MAGURA der Handbremse
Gilt nur für Pedelecs mit dieser Ausstattung
Bremsversagen bei Fehleinstellung
! WARNUNG
Wird der Druckpunkt mit Bremsbelägen eingestellt,
deren Bremsbeläge und Bremsscheibe die
Verschleißgrenze erreicht haben, kann es zu einem
Bremsversagen und ein Unfall mit Verletzungen
führen.
 Vor dem Einstellen des Druckpunkts sicherstellen,
dass die Verschleißgrenze der Bremsbeläge und
Bremsscheibe nicht erreicht sind.
1

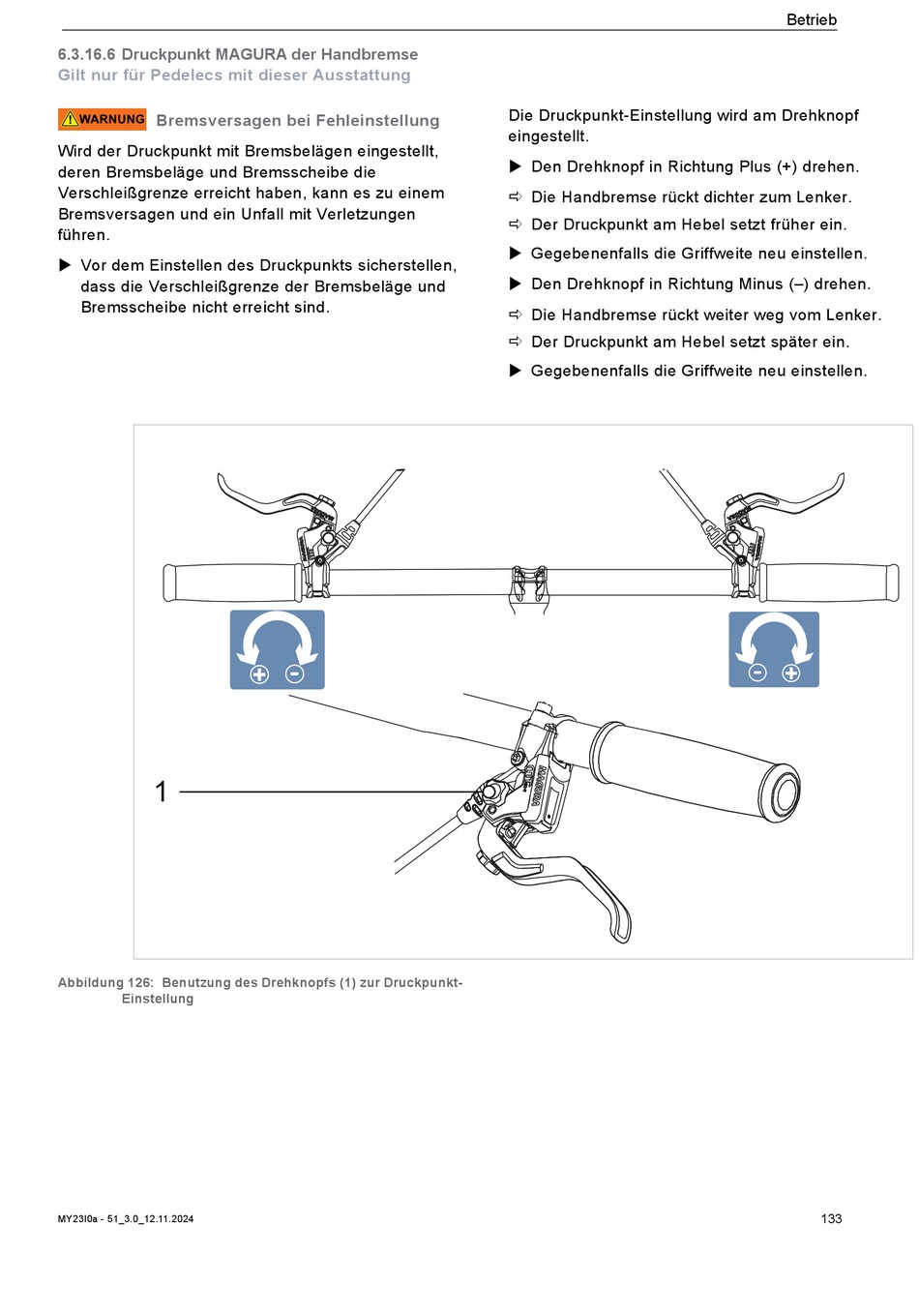

Abbildung 126: Benutzung des Drehknopfs (1) zur Druckpunkt-
Einstellung
MY23I0a - 51_3.0_12.11.2024
Die Druckpunkt-Einstellung wird am Drehknopf
eingestellt.
 Den Drehknopf in Richtung Plus (+) drehen.
 Die Handbremse rückt dichter zum Lenker.
 Der Druckpunkt am Hebel setzt früher ein.
 Gegebenenfalls die Griffweite neu einstellen.
 Den Drehknopf in Richtung Minus (–) drehen.
 Die Handbremse rückt weiter weg vom Lenker.
 Der Druckpunkt am Hebel setzt später ein.
 Gegebenenfalls die Griffweite neu einstellen.
