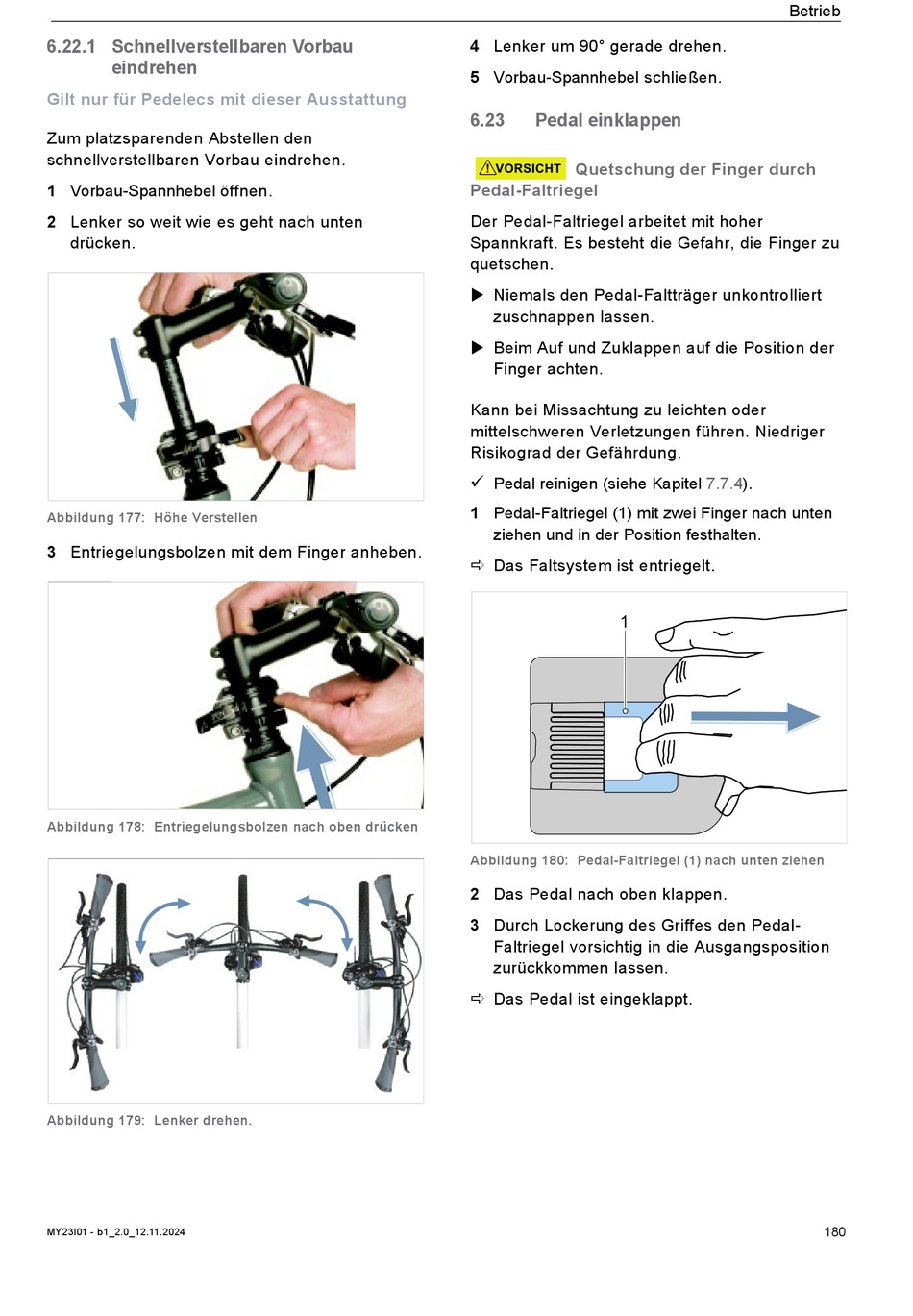

6.22.1 Schnellverstellbaren Vorbau
eindrehen
Gilt nur für Pedelecs mit dieser Ausstattung
Zum platzsparenden Abstellen den
schnellverstellbaren Vorbau eindrehen.
1 Vorbau-Spannhebel öffnen.
2 Lenker so weit wie es geht nach unten
drücken.
Abbildung 177: Höhe Verstellen
3 Entriegelungsbolzen mit dem Finger anheben.
Abbildung 178: Entriegelungsbolzen nach oben drücken
Abbildung 179: Lenker drehen.
MY23I01 - b1_2.0_12.11.2024
4 Lenker um 90° gerade drehen.
5 Vorbau-Spannhebel schließen.
6.23 Pedal einklappen
Quetschung der Finger durch
! VORSICHT
Pedal-Faltriegel
Der Pedal-Faltriegel arbeitet mit hoher
Spannkraft. Es besteht die Gefahr, die Finger zu
quetschen.
 Niemals den Pedal-Faltträger unkontrolliert
zuschnappen lassen.
 Beim Auf und Zuklappen auf die Position der
Finger achten.
Kann bei Missachtung zu leichten oder
mittelschweren Verletzungen führen. Niedriger
Risikograd der Gefährdung.
Pedal reinigen (siehe Kapitel 7.7.4).

1 Pedal-Faltriegel (1) mit zwei Finger nach unten
ziehen und in der Position festhalten.
 Das Faltsystem ist entriegelt.
Abbildung 180: Pedal-Faltriegel (1) nach unten ziehen
2 Das Pedal nach oben klappen.
3 Durch Lockerung des Griffes den Pedal-
Faltriegel vorsichtig in die Ausgangsposition
zurückkommen lassen.
 Das Pedal ist eingeklappt.
