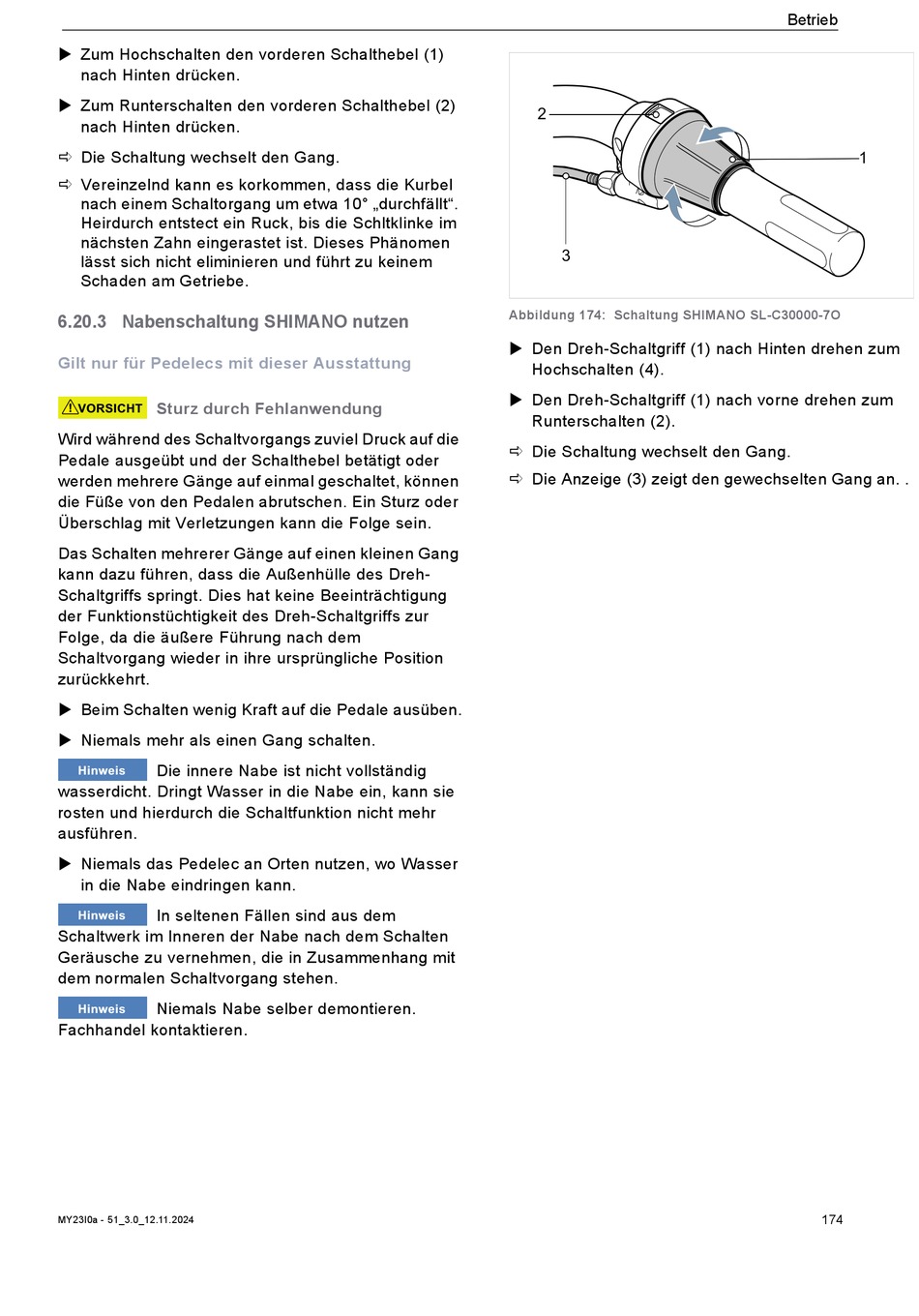

I:SY E5 ZR F ADVENTURE Abbildungen Zur Bedienungsanleitung Seite 174

 Zum Hochschalten den vorderen Schalthebel (1)
nach Hinten drücken.
 Zum Runterschalten den vorderen Schalthebel (2)
nach Hinten drücken.
 Die Schaltung wechselt den Gang.
 Vereinzelnd kann es korkommen, dass die Kurbel
nach einem Schaltorgang um etwa 10° „durchfällt".
Heirdurch entstect ein Ruck, bis die Schltklinke im
nächsten Zahn eingerastet ist. Dieses Phänomen
lässt sich nicht eliminieren und führt zu keinem
Schaden am Getriebe.
6.20.3 Nabenschaltung SHIMANO nutzen
Gilt nur für Pedelecs mit dieser Ausstattung
Sturz durch Fehlanwendung
! VORSICHT
Wird während des Schaltvorgangs zuviel Druck auf die
Pedale ausgeübt und der Schalthebel betätigt oder
werden mehrere Gänge auf einmal geschaltet, können
die Füße von den Pedalen abrutschen. Ein Sturz oder
Überschlag mit Verletzungen kann die Folge sein.
Das Schalten mehrerer Gänge auf einen kleinen Gang
kann dazu führen, dass die Außenhülle des Dreh-
Schaltgriffs springt. Dies hat keine Beeinträchtigung
der Funktionstüchtigkeit des Dreh-Schaltgriffs zur
Folge, da die äußere Führung nach dem
Schaltvorgang wieder in ihre ursprüngliche Position
zurückkehrt.
 Beim Schalten wenig Kraft auf die Pedale ausüben.
 Niemals mehr als einen Gang schalten.
Die innere Nabe ist nicht vollständig
Hinweis
wasserdicht. Dringt Wasser in die Nabe ein, kann sie
rosten und hierdurch die Schaltfunktion nicht mehr
ausführen.
 Niemals das Pedelec an Orten nutzen, wo Wasser
in die Nabe eindringen kann.
In seltenen Fällen sind aus dem
Hinweis
Schaltwerk im Inneren der Nabe nach dem Schalten
Geräusche zu vernehmen, die in Zusammenhang mit
dem normalen Schaltvorgang stehen.
Niemals Nabe selber demontieren.
Hinweis
Fachhandel kontaktieren.
MY23I0a - 51_3.0_12.11.2024
2
3
Abbildung 174: Schaltung SHIMANO SL-C30000-7O
 Den Dreh-Schaltgriff (1) nach Hinten drehen zum
Hochschalten (4).
 Den Dreh-Schaltgriff (1) nach vorne drehen zum
Runterschalten (2).
 Die Schaltung wechselt den Gang.
 Die Anzeige (3) zeigt den gewechselten Gang an. .
Betrieb
1
174
