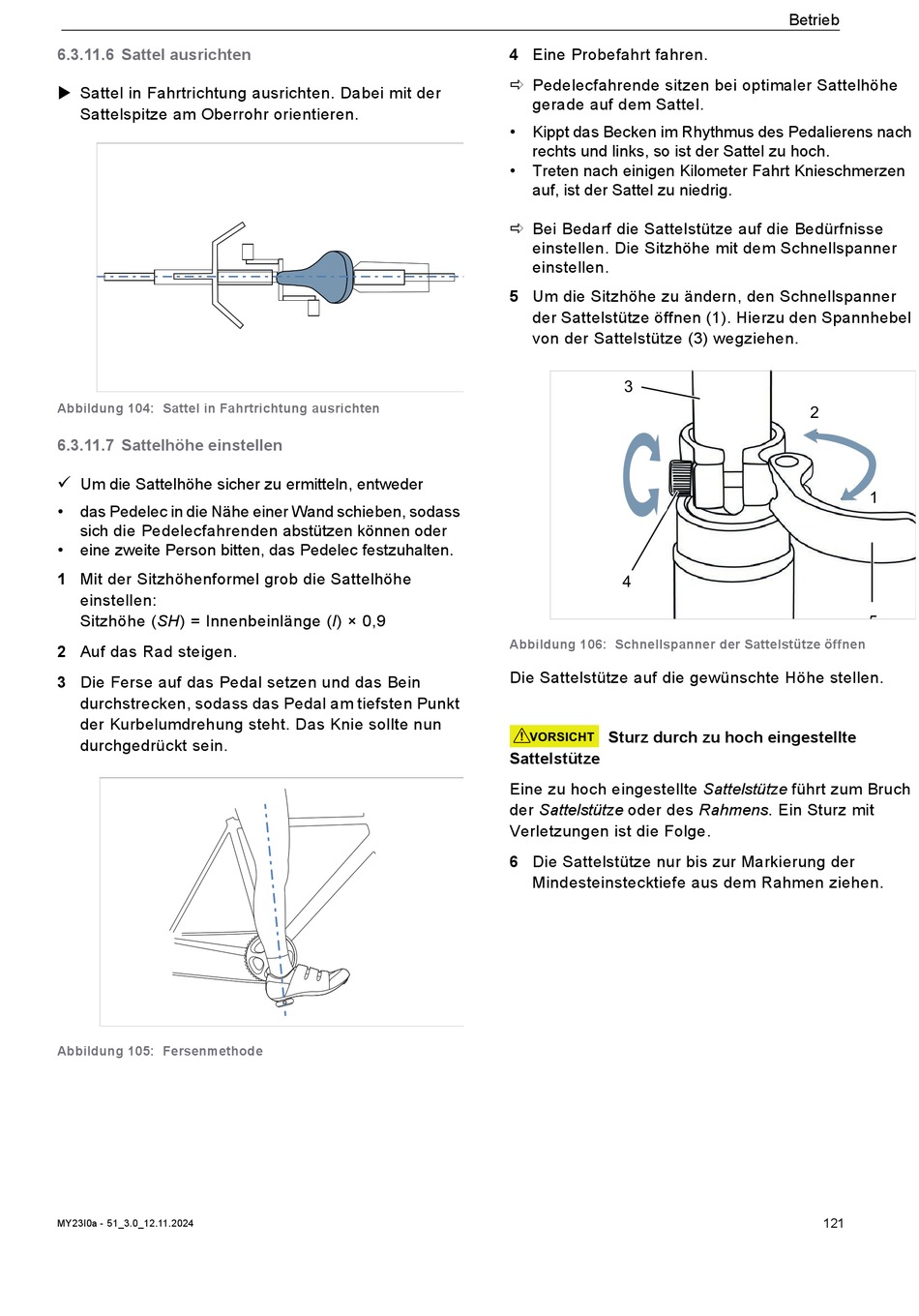

6.3.11.6 Sattel ausrichten
 Sattel in Fahrtrichtung ausrichten. Dabei mit der
Sattelspitze am Oberrohr orientieren.
Abbildung 104: Sattel in Fahrtrichtung ausrichten
6.3.11.7 Sattelhöhe einstellen
 Um die Sattelhöhe sicher zu ermitteln, entweder
• das Pedelec in die Nähe einer Wand schieben, sodass
sich die Pedelecfahrenden abstützen können oder
• eine zweite Person bitten, das Pedelec festzuhalten.
1 Mit der Sitzhöhenformel grob die Sattelhöhe
einstellen:
Sitzhöhe (SH) = Innenbeinlänge (I) × 0,9
2 Auf das Rad steigen.
3 Die Ferse auf das Pedal setzen und das Bein
durchstrecken, sodass das Pedal am tiefsten Punkt
der Kurbelumdrehung steht. Das Knie sollte nun
durchgedrückt sein.
Abbildung 105: Fersenmethode
MY23I0a - 51_3.0_12.11.2024
4 Eine Probefahrt fahren.
 Pedelecfahrende sitzen bei optimaler Sattelhöhe
gerade auf dem Sattel.
• Kippt das Becken im Rhythmus des Pedalierens nach
rechts und links, so ist der Sattel zu hoch.
• Treten nach einigen Kilometer Fahrt Knieschmerzen
auf, ist der Sattel zu niedrig.
 Bei Bedarf die Sattelstütze auf die Bedürfnisse
einstellen. Die Sitzhöhe mit dem Schnellspanner
einstellen.
5 Um die Sitzhöhe zu ändern, den Schnellspanner
der Sattelstütze öffnen (1). Hierzu den Spannhebel
von der Sattelstütze (3) wegziehen.
3
4
Abbildung 106: Schnellspanner der Sattelstütze öffnen
Die Sattelstütze auf die gewünschte Höhe stellen.
Sturz durch zu hoch eingestellte
! VORSICHT
Sattelstütze
Eine zu hoch eingestellte Sattelstütze führt zum Bruch
der Sattelstütze oder des Rahmens. Ein Sturz mit
Verletzungen ist die Folge.
6 Die Sattelstütze nur bis zur Markierung der
Mindesteinstecktiefe aus dem Rahmen ziehen.
Betrieb
2
1
5
