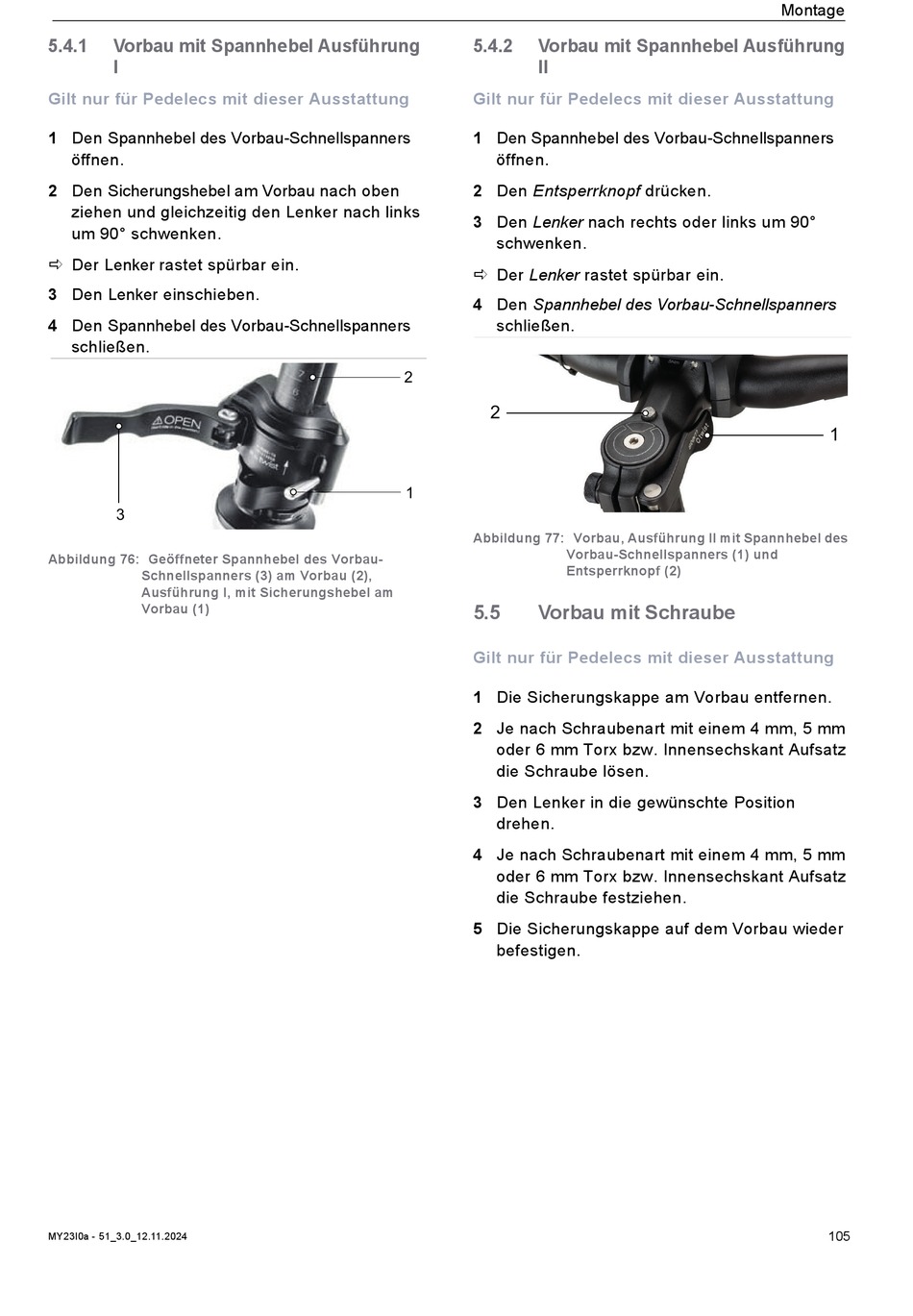

I:SY E5 ZR F ADVENTURE Abbildungen Zur Bedienungsanleitung Seite 105

5.4.1 Vorbau mit Spannhebel Ausführung
I
Gilt nur für Pedelecs mit dieser Ausstattung
1 Den Spannhebel des Vorbau-Schnellspanners
öffnen.
2 Den Sicherungshebel am Vorbau nach oben
ziehen und gleichzeitig den Lenker nach links
um 90° schwenken.
 Der Lenker rastet spürbar ein.
3 Den Lenker einschieben.
4 Den Spannhebel des Vorbau-Schnellspanners
schließen.
3
Abbildung 76: Geöffneter Spannhebel des Vorbau-
Schnellspanners (3) am Vorbau (2),
Ausführung I, mit Sicherungshebel am
Vorbau (1)
MY23I0a - 51_3.0_12.11.2024
5.4.2 Vorbau mit Spannhebel Ausführung
II
Gilt nur für Pedelecs mit dieser Ausstattung
1 Den Spannhebel des Vorbau-Schnellspanners
öffnen.
2 Den Entsperrknopf drücken.
3 Den Lenker nach rechts oder links um 90°
schwenken.
 Der Lenker rastet spürbar ein.
4 Den Spannhebel des Vorbau-Schnellspanners
schließen.
2
2
1
Abbildung 77: Vorbau, Ausführung II mit Spannhebel des
Vorbau-Schnellspanners (1) und
Entsperrknopf (2)
5.5 Vorbau mit Schraube
Gilt nur für Pedelecs mit dieser Ausstattung
1 Die Sicherungskappe am Vorbau entfernen.
2 Je nach Schraubenart mit einem 4 mm, 5 mm
oder 6 mm Torx bzw. Innensechskant Aufsatz
die Schraube lösen.
3 Den Lenker in die gewünschte Position
drehen.
4 Je nach Schraubenart mit einem 4 mm, 5 mm
oder 6 mm Torx bzw. Innensechskant Aufsatz
die Schraube festziehen.
5 Die Sicherungskappe auf dem Vorbau wieder
befestigen.
Montage
1
