6.3.16.7 Griffweite TEKTRO Handbremse einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
Durch das vollständige Entfernen der
Hinweis
Stellschraube werden Bauteile im Inneren der
Handbremse unwiederbringlich mitabgedreht. Die
Handbremse ist zerstört.
 Niemals Stellschrauben vollständig entfernen

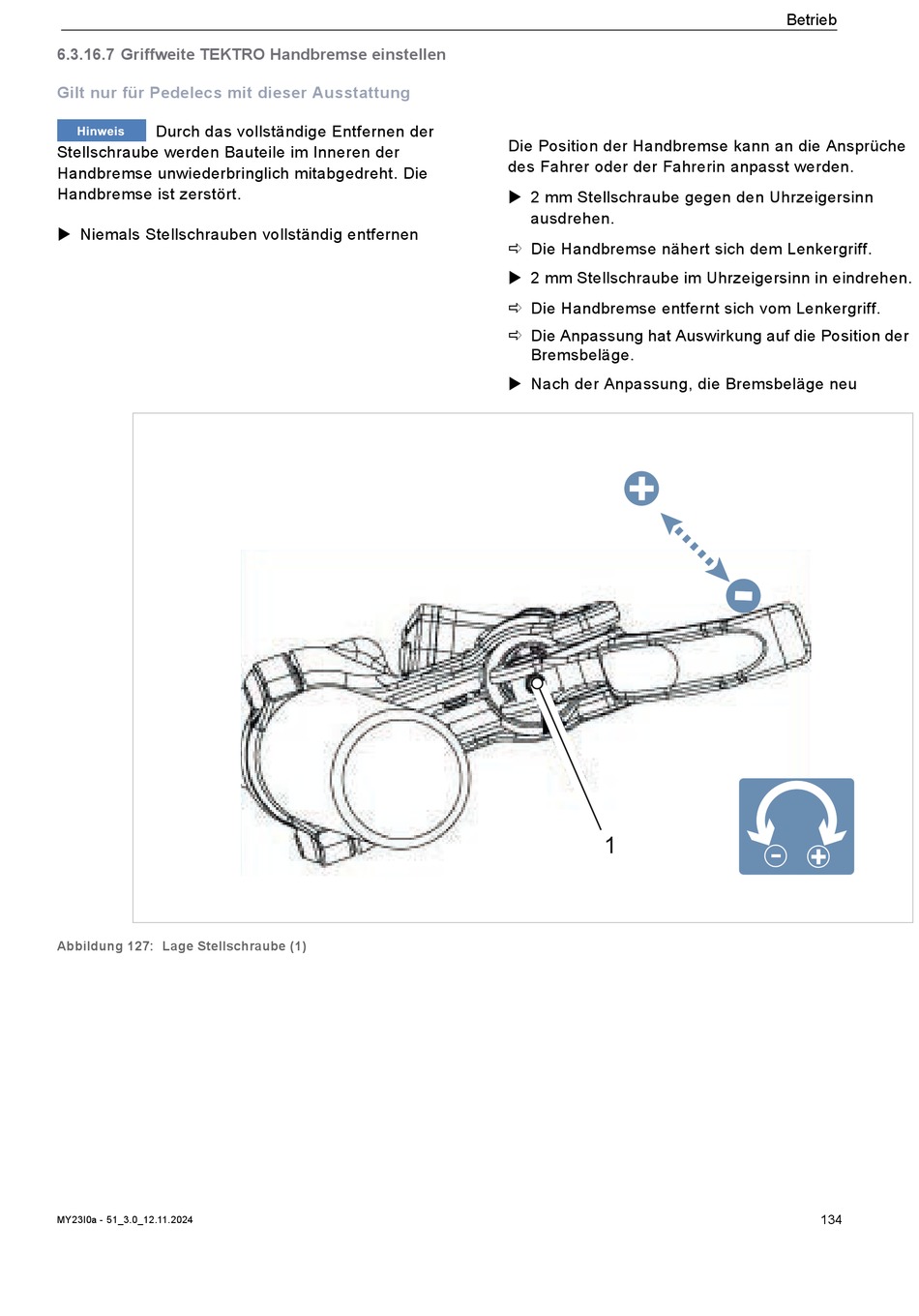

Abbildung 127: Lage Stellschraube (1)
MY23I0a - 51_3.0_12.11.2024
Die Position der Handbremse kann an die Ansprüche
des Fahrer oder der Fahrerin anpasst werden.
 2 mm Stellschraube gegen den Uhrzeigersinn
ausdrehen.
 Die Handbremse nähert sich dem Lenkergriff.
 2 mm Stellschraube im Uhrzeigersinn in eindrehen.
 Die Handbremse entfernt sich vom Lenkergriff.
 Die Anpassung hat Auswirkung auf die Position der
Bremsbeläge.
 Nach der Anpassung, die Bremsbeläge neu
1
