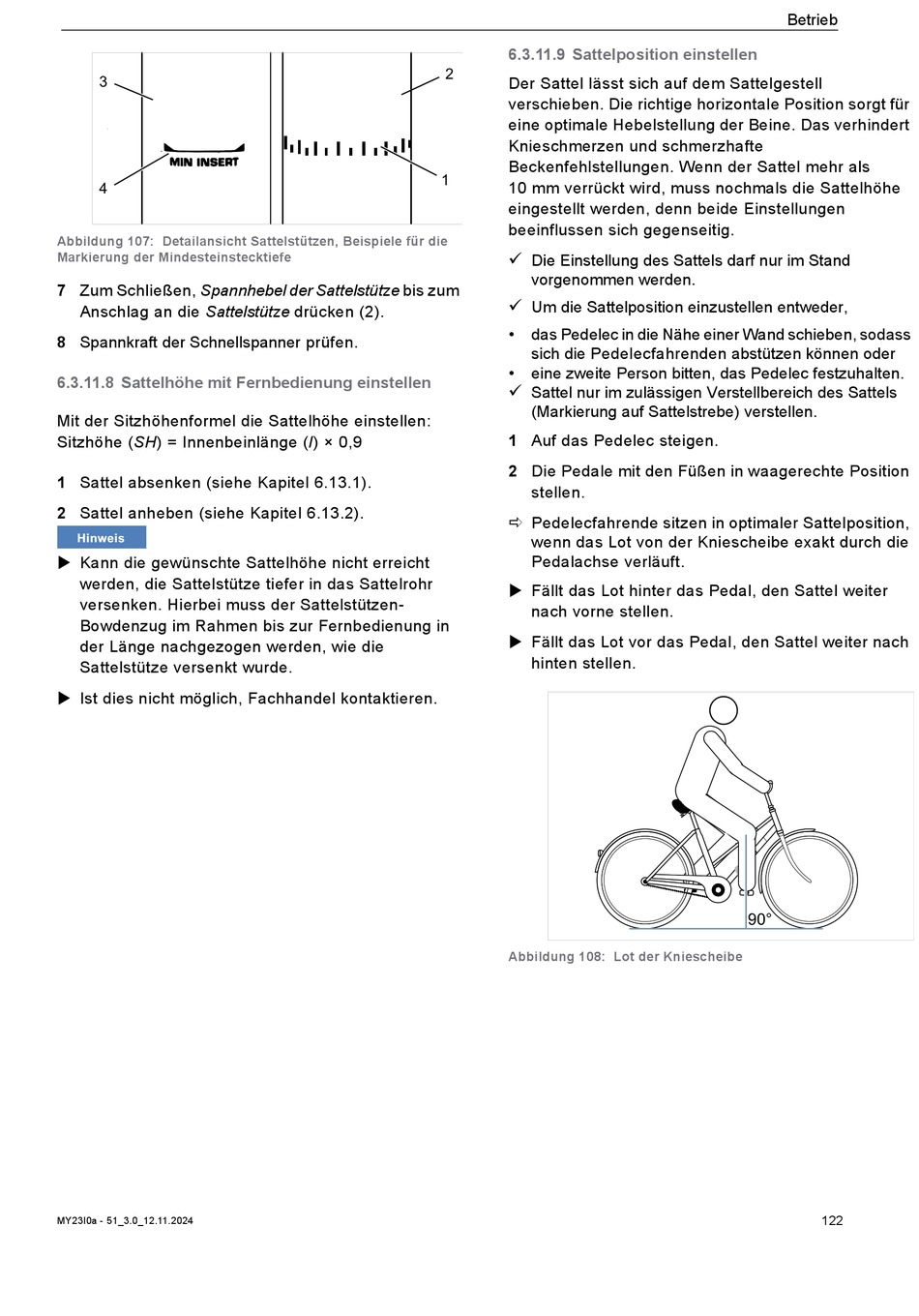

Abbildung 107: Detailansicht Sattelstützen, Beispiele für die
Markierung der Mindesteinstecktiefe
7 Zum Schließen, Spannhebel der Sattelstütze bis zum
Anschlag an die Sattelstütze drücken (2).
8 Spannkraft der Schnellspanner prüfen.
6.3.11.8 Sattelhöhe mit Fernbedienung einstellen
Mit der Sitzhöhenformel die Sattelhöhe einstellen:
Sitzhöhe (SH) = Innenbeinlänge (I) × 0,9
1 Sattel absenken (siehe Kapitel 6.13.1).
2 Sattel anheben (siehe Kapitel 6.13.2).
Hinweis
 Kann die gewünschte Sattelhöhe nicht erreicht
werden, die Sattelstütze tiefer in das Sattelrohr
versenken. Hierbei muss der Sattelstützen-
Bowdenzug im Rahmen bis zur Fernbedienung in
der Länge nachgezogen werden, wie die
Sattelstütze versenkt wurde.
 Ist dies nicht möglich, Fachhandel kontaktieren.
MY23I0a - 51_3.0_12.11.2024
6.3.11.9 Sattelposition einstellen
2
Der Sattel lässt sich auf dem Sattelgestell
verschieben. Die richtige horizontale Position sorgt für
eine optimale Hebelstellung der Beine. Das verhindert
Knieschmerzen und schmerzhafte
Beckenfehlstellungen. Wenn der Sattel mehr als
1
10 mm verrückt wird, muss nochmals die Sattelhöhe
eingestellt werden, denn beide Einstellungen
beeinflussen sich gegenseitig.
Die Einstellung des Sattels darf nur im Stand

vorgenommen werden.
Um die Sattelposition einzustellen entweder,

• das Pedelec in die Nähe einer Wand schieben, sodass
sich die Pedelecfahrenden abstützen können oder
• eine zweite Person bitten, das Pedelec festzuhalten.
Sattel nur im zulässigen Verstellbereich des Sattels

(Markierung auf Sattelstrebe) verstellen.
1 Auf das Pedelec steigen.
2 Die Pedale mit den Füßen in waagerechte Position
stellen.
 Pedelecfahrende sitzen in optimaler Sattelposition,
wenn das Lot von der Kniescheibe exakt durch die
Pedalachse verläuft.
 Fällt das Lot hinter das Pedal, den Sattel weiter
nach vorne stellen.
 Fällt das Lot vor das Pedal, den Sattel weiter nach
hinten stellen.
Abbildung 108: Lot der Kniescheibe
