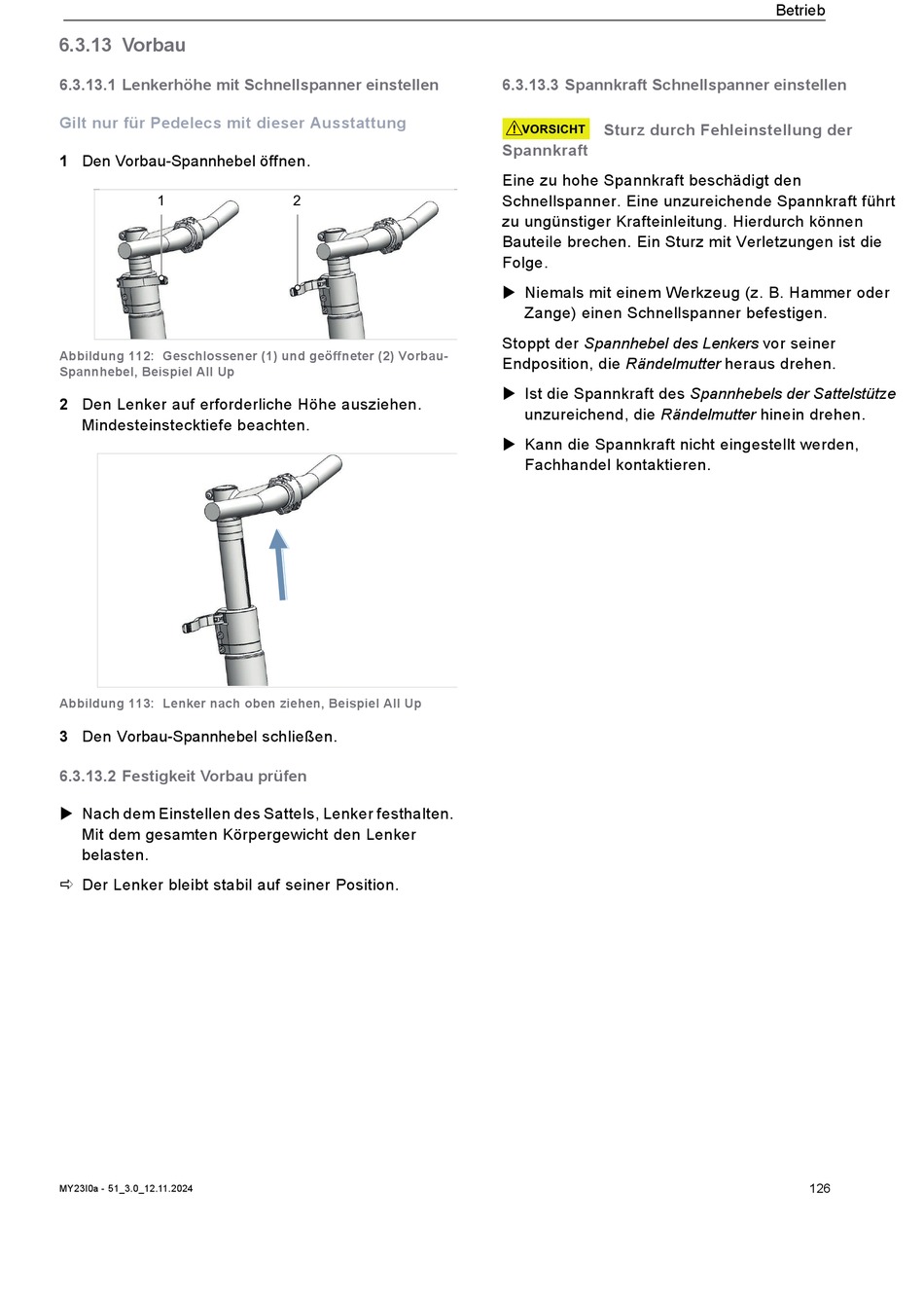

6.3.13 Vorbau
6.3.13.1 Lenkerhöhe mit Schnellspanner einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
1 Den Vorbau-Spannhebel öffnen.
1
Abbildung 112: Geschlossener (1) und geöffneter (2) Vorbau-
Spannhebel, Beispiel All Up
2 Den Lenker auf erforderliche Höhe ausziehen.
Mindesteinstecktiefe beachten.
Abbildung 113: Lenker nach oben ziehen, Beispiel All Up
3 Den Vorbau-Spannhebel schließen.
6.3.13.2 Festigkeit Vorbau prüfen
 Nach dem Einstellen des Sattels, Lenker festhalten.
Mit dem gesamten Körpergewicht den Lenker
belasten.
 Der Lenker bleibt stabil auf seiner Position.
MY23I0a - 51_3.0_12.11.2024
2
6.3.13.3 Spannkraft Schnellspanner einstellen
Sturz durch Fehleinstellung der
! VORSICHT
Spannkraft
Eine zu hohe Spannkraft beschädigt den
Schnellspanner. Eine unzureichende Spannkraft führt
zu ungünstiger Krafteinleitung. Hierdurch können
Bauteile brechen. Ein Sturz mit Verletzungen ist die
Folge.
 Niemals mit einem Werkzeug (z. B. Hammer oder
Zange) einen Schnellspanner befestigen.
Stoppt der Spannhebel des Lenkers vor seiner
Endposition, die Rändelmutter heraus drehen.
 Ist die Spannkraft des Spannhebels der Sattelstütze
unzureichend, die Rändelmutter hinein drehen.
 Kann die Spannkraft nicht eingestellt werden,
Fachhandel kontaktieren.
Betrieb
