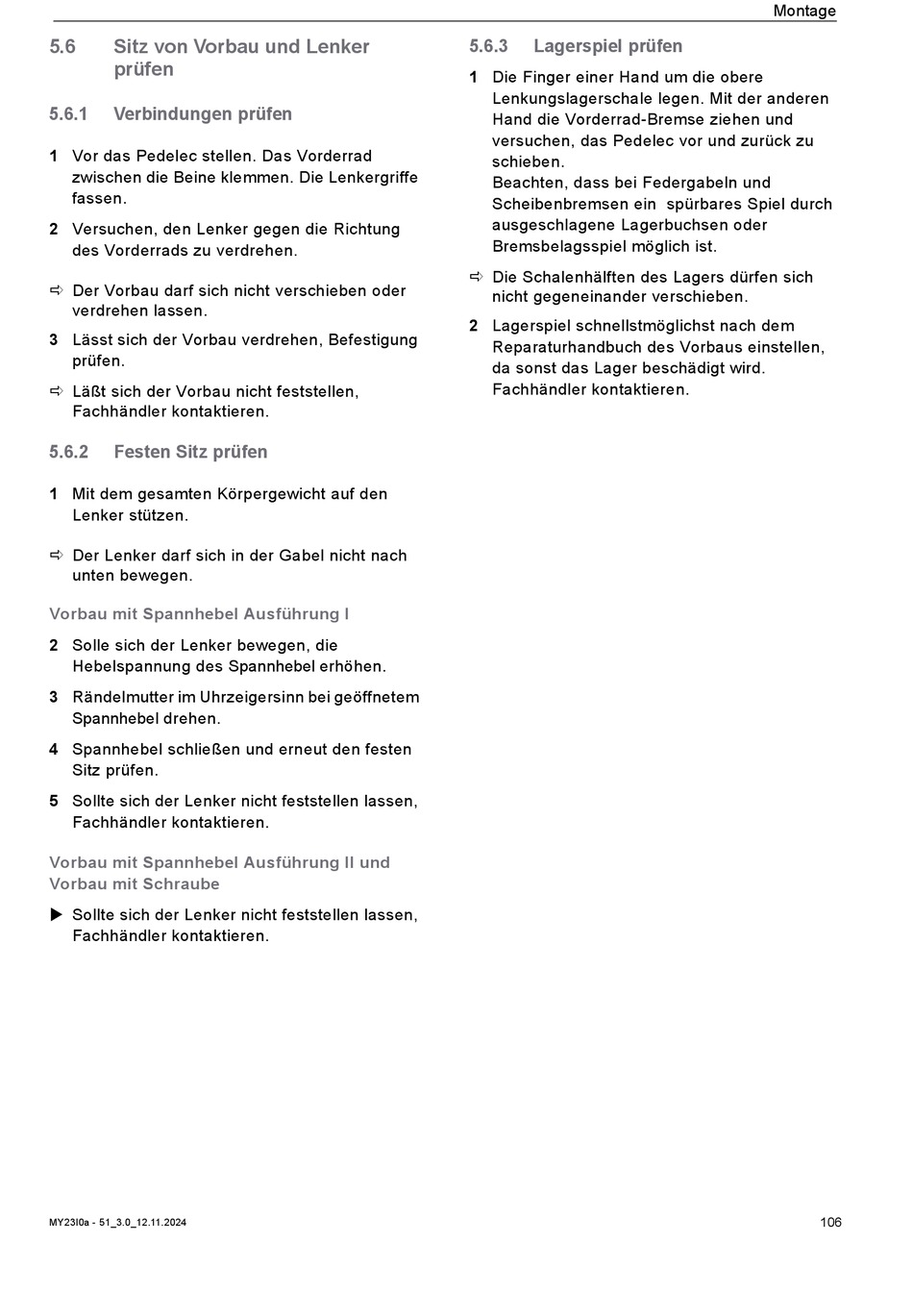

I:SY E5 ZR F ADVENTURE Abbildungen Zur Bedienungsanleitung Seite 106

5.6 Sitz von Vorbau und Lenker
prüfen
5.6.1 Verbindungen prüfen
1 Vor das Pedelec stellen. Das Vorderrad
zwischen die Beine klemmen. Die Lenkergriffe
fassen.
2 Versuchen, den Lenker gegen die Richtung
des Vorderrads zu verdrehen.
 Der Vorbau darf sich nicht verschieben oder
verdrehen lassen.
3 Lässt sich der Vorbau verdrehen, Befestigung
prüfen.
 Läßt sich der Vorbau nicht feststellen,
Fachhändler kontaktieren.
5.6.2 Festen Sitz prüfen
1 Mit dem gesamten Körpergewicht auf den
Lenker stützen.
 Der Lenker darf sich in der Gabel nicht nach
unten bewegen.
Vorbau mit Spannhebel Ausführung I
2 Solle sich der Lenker bewegen, die
Hebelspannung des Spannhebel erhöhen.
3 Rändelmutter im Uhrzeigersinn bei geöffnetem
Spannhebel drehen.
4 Spannhebel schließen und erneut den festen
Sitz prüfen.
5 Sollte sich der Lenker nicht feststellen lassen,
Fachhändler kontaktieren.
Vorbau mit Spannhebel Ausführung II und
Vorbau mit Schraube
 Sollte sich der Lenker nicht feststellen lassen,
Fachhändler kontaktieren.
MY23I0a - 51_3.0_12.11.2024
5.6.3 Lagerspiel prüfen
1 Die Finger einer Hand um die obere
Lenkungslagerschale legen. Mit der anderen
Hand die Vorderrad-Bremse ziehen und
versuchen, das Pedelec vor und zurück zu
schieben.
Beachten, dass bei Federgabeln und
Scheibenbremsen ein spürbares Spiel durch
ausgeschlagene Lagerbuchsen oder
Bremsbelagsspiel möglich ist.
 Die Schalenhälften des Lagers dürfen sich
nicht gegeneinander verschieben.
2 Lagerspiel schnellstmöglichst nach dem
Reparaturhandbuch des Vorbaus einstellen,
da sonst das Lager beschädigt wird.
Fachhändler kontaktieren.
