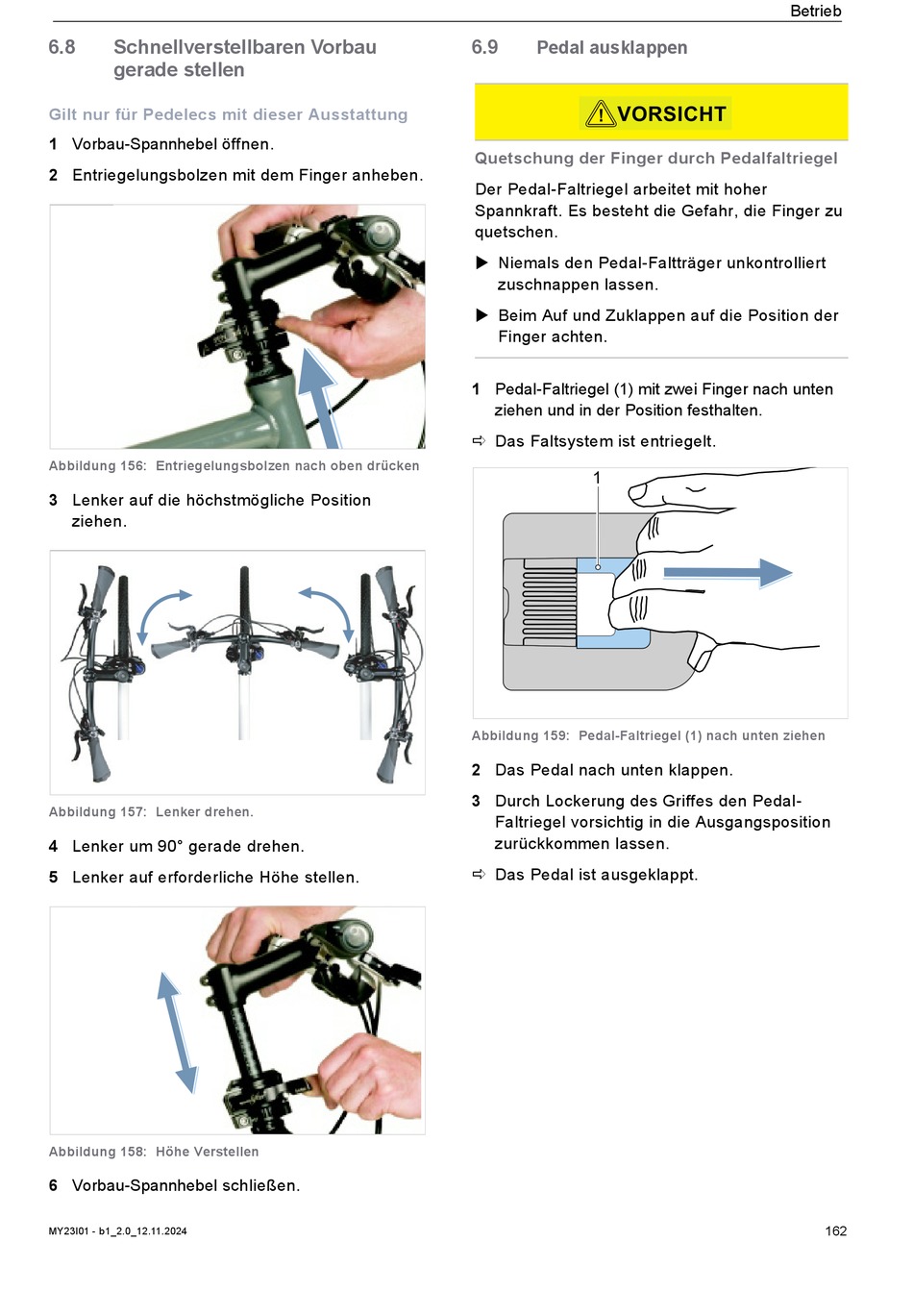

I:SY E5 ZR F ADVENTURE Abbildungen Zur Bedienungsanleitung Seite 162

6.8 Schnellverstellbaren Vorbau
gerade stellen
Gilt nur für Pedelecs mit dieser Ausstattung
1 Vorbau-Spannhebel öffnen.
2 Entriegelungsbolzen mit dem Finger anheben.
Abbildung 156: Entriegelungsbolzen nach oben drücken
3 Lenker auf die höchstmögliche Position
ziehen.
Abbildung 157: Lenker drehen.
4 Lenker um 90° gerade drehen.
5 Lenker auf erforderliche Höhe stellen.
Abbildung 158: Höhe Verstellen
6 Vorbau-Spannhebel schließen.
MY23I01 - b1_2.0_12.11.2024
6.9
Pedal ausklappen
VORSICHT
!
Quetschung der Finger durch Pedalfaltriegel
Der Pedal-Faltriegel arbeitet mit hoher
Spannkraft. Es besteht die Gefahr, die Finger zu
quetschen.
 Niemals den Pedal-Faltträger unkontrolliert
zuschnappen lassen.
 Beim Auf und Zuklappen auf die Position der
Finger achten.
1 Pedal-Faltriegel (1) mit zwei Finger nach unten
ziehen und in der Position festhalten.
 Das Faltsystem ist entriegelt.
Abbildung 159: Pedal-Faltriegel (1) nach unten ziehen
2 Das Pedal nach unten klappen.
3 Durch Lockerung des Griffes den Pedal-
Faltriegel vorsichtig in die Ausgangsposition
zurückkommen lassen.
 Das Pedal ist ausgeklappt.
