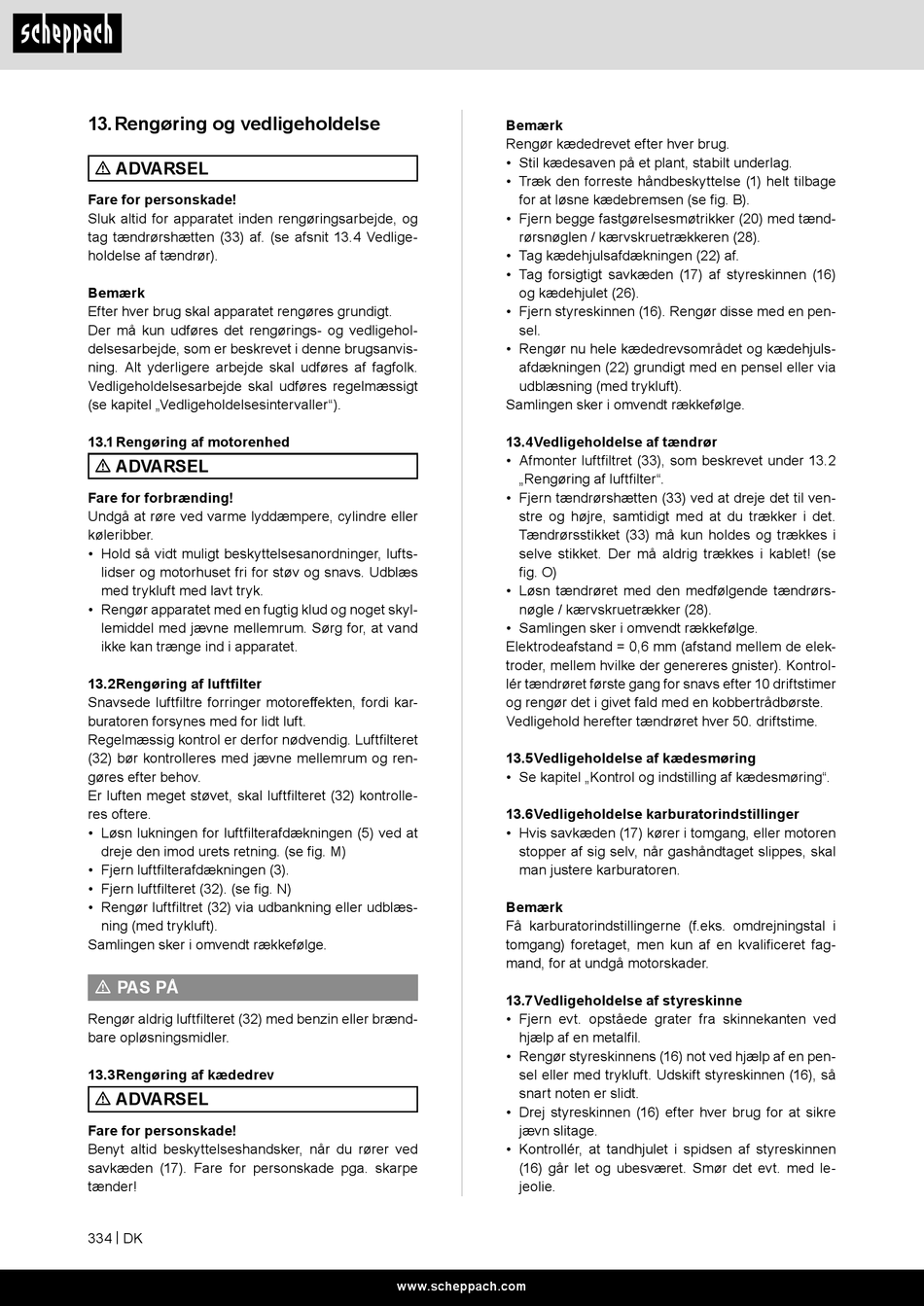

Scheppach CSP50 Originalbetriebsanleitung Seite 334

13. Rengøring og vedligeholdelse
m ADVARSEL
Fare for personskade!
Sluk altid for apparatet inden rengøringsarbejde, og
tag tændrørshætten (33) af. (se afsnit 13.4 Vedlige-
holdelse af tændrør).
Bemærk
Efter hver brug skal apparatet rengøres grundigt.
Der må kun udføres det rengørings- og vedligehol-
delsesarbejde, som er beskrevet i denne brugsanvis-
ning. Alt yderligere arbejde skal udføres af fagfolk.
Vedligeholdelsesarbejde skal udføres regelmæssigt
(se kapitel „Vedligeholdelsesintervaller").
13.1 Rengøring af motorenhed
m ADVARSEL
Fare for forbrænding!
Undgå at røre ved varme lyddæmpere, cylindre eller
køleribber.
• Hold så vidt muligt beskyttelsesanordninger, lufts-
lidser og motorhuset fri for støv og snavs. Udblæs
med trykluft med lavt tryk.
• Rengør apparatet med en fugtig klud og noget skyl-
lemiddel med jævne mellemrum. Sørg for, at vand
ikke kan trænge ind i apparatet.
13.2 Rengøring af luftfilter
Snavsede luftfiltre forringer motoreffekten, fordi kar-
buratoren forsynes med for lidt luft.
Regelmæssig kontrol er derfor nødvendig. Luftfilteret
(32) bør kontrolleres med jævne mellemrum og ren-
gøres efter behov.
Er luften meget støvet, skal luftfilteret (32) kontrolle-
res oftere.
• Løsn lukningen for luftfilterafdækningen (5) ved at
dreje den imod urets retning. (se fig. M)
• Fjern luftfilterafdækningen (3).
• Fjern luftfilteret (32). (se fig. N)
• Rengør luftfiltret (32) via udbankning eller udblæs-
ning (med trykluft).
Samlingen sker i omvendt rækkefølge.
m PAS PÅ
Rengør aldrig luftfilteret (32) med benzin eller brænd-
bare opløsningsmidler.
13.3 Rengøring af kædedrev
m ADVARSEL
Fare for personskade!
Benyt altid beskyttelseshandsker, når du rører ved
savkæden (17). Fare for personskade pga. skarpe
tænder!
334 | DK
Bemærk
Rengør kædedrevet efter hver brug.
• Stil kædesaven på et plant, stabilt underlag.
• Træk den forreste håndbeskyttelse (1) helt tilbage
for at løsne kædebremsen (se fig. B).
• Fjern begge fastgørelsesmøtrikker (20) med tænd-
rørsnøglen / kærvskruetrækkeren (28).
• Tag kædehjulsafdækningen (22) af.
• Tag forsigtigt savkæden (17) af styreskinnen (16)
og kædehjulet (26).
• Fjern styreskinnen (16). Rengør disse med en pen-
sel.
• Rengør nu hele kædedrevsområdet og kædehjuls-
afdækningen (22) grundigt med en pensel eller via
udblæsning (med trykluft).
Samlingen sker i omvendt rækkefølge.
13.4 Vedligeholdelse af tændrør
• Afmonter luftfiltret (33), som beskrevet under 13.2
„Rengøring af luftfilter".
• Fjern tændrørshætten (33) ved at dreje det til ven-
stre og højre, samtidigt med at du trækker i det.
Tændrørsstikket (33) må kun holdes og trækkes i
selve stikket. Der må aldrig trækkes i kablet! (se
fig. O)
• Løsn tændrøret med den medfølgende tændrørs-
nøgle / kærvskruetrækker (28).
• Samlingen sker i omvendt rækkefølge.
Elektrodeafstand = 0,6 mm (afstand mellem de elek-
troder, mellem hvilke der genereres gnister). Kontrol-
lér tændrøret første gang for snavs efter 10 driftstimer
og rengør det i givet fald med en kobbertrådbørste.
Vedligehold herefter tændrøret hver 50. driftstime.
13.5 Vedligeholdelse af kædesmøring
• Se kapitel „Kontrol og indstilling af kædesmøring".
13.6 Vedligeholdelse karburatorindstillinger
• Hvis savkæden (17) kører i tomgang, eller motoren
stopper af sig selv, når gashåndtaget slippes, skal
man justere karburatoren.
Bemærk
Få karburatorindstillingerne (f.eks. omdrejningstal i
tomgang) foretaget, men kun af en kvalificeret fag-
mand, for at undgå motorskader.
13.7 Vedligeholdelse af styreskinne
• Fjern evt. opståede grater fra skinnekanten ved
hjælp af en metalfil.
• Rengør styreskinnens (16) not ved hjælp af en pen-
sel eller med trykluft. Udskift styreskinnen (16), så
snart noten er slidt.
• Drej styreskinnen (16) efter hver brug for at sikre
jævn slitage.
• Kontrollér, at tandhjulet i spidsen af styreskinnen
(16) går let og ubesværet. Smør det evt. med le-
jeolie.
