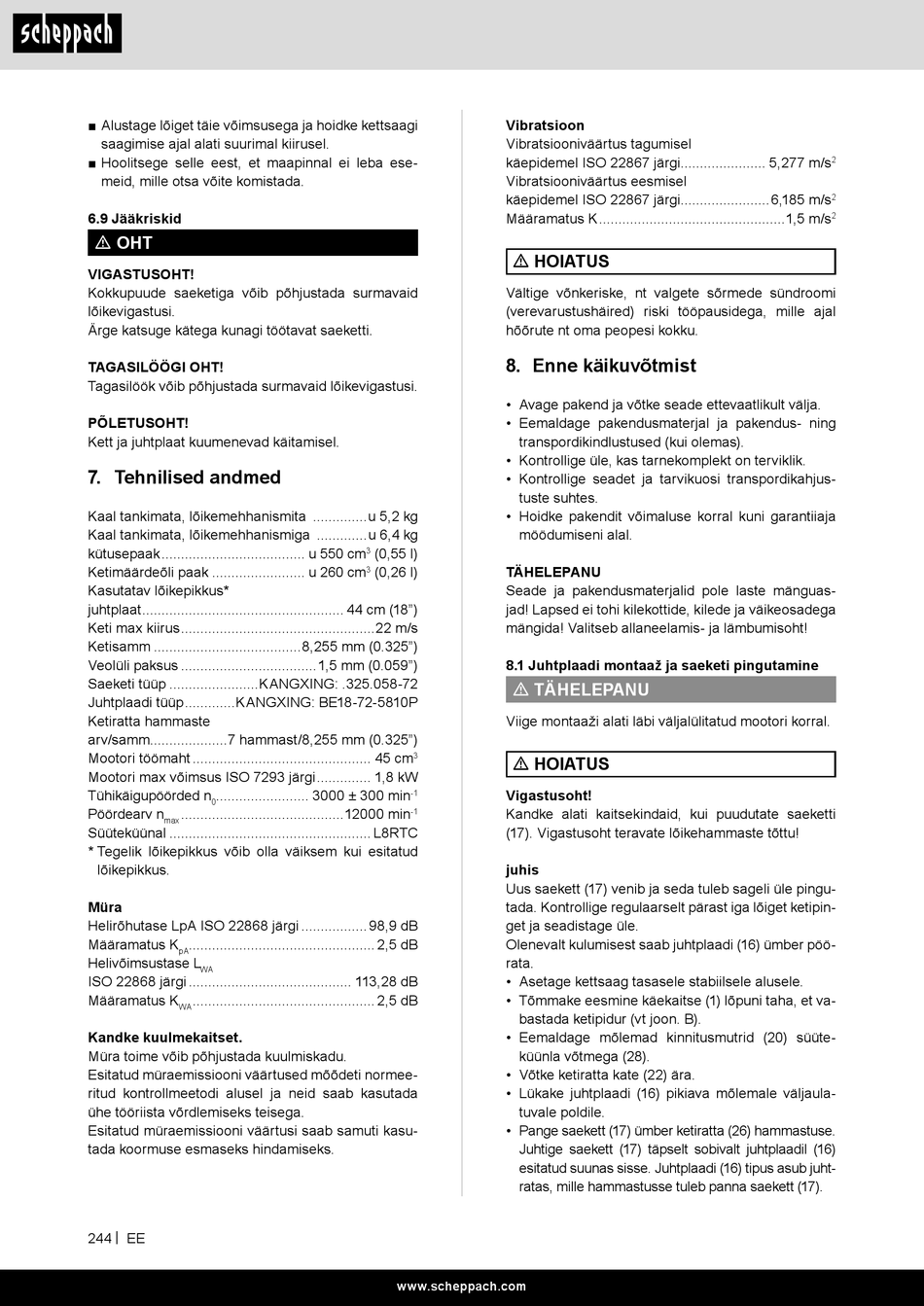

■ Alustage lõiget täie võimsusega ja hoidke kettsaagi
saagimise ajal alati suurimal kiirusel.
■ Hoolitsege selle eest, et maapinnal ei leba ese-
meid, mille otsa võite komistada.
6.9 Jääkriskid
m OHT
VIGASTUSOHT!
Kokkupuude saeketiga võib põhjustada surmavaid
lõikevigastusi.
Ärge katsuge kätega kunagi töötavat saeketti.
TAGASILÖÖGI OHT!
Tagasilöök võib põhjustada surmavaid lõikevigastusi.
PÕLETUSOHT!
Kett ja juhtplaat kuumenevad käitamisel.

7. Tehnilised andmed

Kaal tankimata, lõikemehhanismita ..............u 5,2 kg
Kaal tankimata, lõikemehhanismiga .............u 6,4 kg
kütusepaak ..................................... u 550 cm
Ketimäärdeõli paak ........................ u 260 cm
Kasutatav lõikepikkus*
juhtplaat .................................................... 44 cm (18")
Keti max kiirus ..................................................22 m/s
Ketisamm ......................................8,255 mm (0.325")
Veolüli paksus ...................................1,5 mm (0.059")
Saeketi tüüp .......................KANGXING: .325.058-72
Juhtplaadi tüüp .............KANGXING: BE18-72-5810P
Ketiratta hammaste
arv/samm ....................7 hammast/8,255 mm (0.325")
Mootori töömaht .............................................. 45 cm
Mootori max võimsus ISO 7293 järgi .............. 1,8 kW
Tühikäigupöörded n ........................ 3000 ± 300 min
0
Pöördearv n ..........................................12000 min
max
Süüteküünal .................................................... L8RTC
* Tegelik lõikepikkus võib olla väiksem kui esitatud
lõikepikkus.
Müra
Helirõhutase LpA ISO 22868 järgi ................. 98,9 dB
Määramatus K ................................................ 2,5 dB
pA
Helivõimsustase L
WA
ISO 22868 järgi .......................................... 113,28 dB
Määramatus K ............................................... 2,5 dB
WA
Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu.
Esitatud müraemissiooni väärtused mõõdeti normee-
ritud kontrollmeetodi alusel ja neid saab kasutada
ühe tööriista võrdlemiseks teisega.
Esitatud müraemissiooni väärtusi saab samuti kasu-
tada koormuse esmaseks hindamiseks.
244 | EE
Vibratsioon
Vibratsiooniväärtus tagumisel
käepidemel ISO 22867 järgi ...................... 5,277 m/s
Vibratsiooniväärtus eesmisel
käepidemel ISO 22867 järgi .......................6,185 m/s
Määramatus K ................................................1,5 m/s
m HOIATUS
Vältige võnkeriske, nt valgete sõrmede sündroomi
(verevarustushäired) riski tööpausidega, mille ajal
hõõrute nt oma peopesi kokku.
8. Enne käikuvõtmist
• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjus-
tuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
(0,55 l)
3
(0,26 l) TÄHELEPANU
3
Seade ja pakendusmaterjalid pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosadega
mängida! Valitseb allaneelamis- ja lämbumisoht!
8.1 Juhtplaadi montaaž ja saeketi pingutamine
m TÄHELEPANU
Viige montaaži alati läbi väljalülitatud mootori korral.
3
m HOIATUS
Vigastusoht!
-1
Kandke alati kaitsekindaid, kui puudutate saeketti
-1
(17). Vigastusoht teravate lõikehammaste tõttu!
juhis
Uus saekett (17) venib ja seda tuleb sageli üle pingu-
tada. Kontrollige regulaarselt pärast iga lõiget ketipin-
get ja seadistage üle.
Olenevalt kulumisest saab juhtplaadi (16) ümber pöö-
rata.
• Asetage kettsaag tasasele stabiilsele alusele.
• Tõmmake eesmine käekaitse (1) lõpuni taha, et va-
bastada ketipidur (vt joon. B).
• Eemaldage mõlemad kinnitusmutrid (20) süüte-
küünla võtmega (28).
• Võtke ketiratta kate (22) ära.
• Lükake juhtplaadi (16) pikiava mõlemale väljaula-
tuvale poldile.
• Pange saekett (17) ümber ketiratta (26) hammastuse.
Juhtige saekett (17) täpselt sobivalt juhtplaadil (16)
esitatud suunas sisse. Juhtplaadi (16) tipus asub juht-
ratas, mille hammastusse tuleb panna saekett (17).
